Sintesi della ricerca

Una sella modulare per la riabilitazione

Bentornati alla nostra esplorazione della ricerca all'avanguardia resa possibile, in parte, dalla precisione e flessibilità della tecnologia di stampa 3D SLS Sharebot Snowwhite. Oggi presentiamo lo studio «Design and fabrication of a modular ergonomic saddle for rehabilitation cycling through a combined additive manufacturing approach». Questa ricerca evidenzia come le capacità di sistema aperto di Snowwhite consentano agli scienziati di andare oltre la produzione standard, permettendo lo sviluppo di complesse strutture reticolari specifiche per il paziente in TPU. Per iniziare, forniremo una spiegazione semplice di come i ricercatori hanno ottimizzato questi materiali e i principali risultati che hanno scoperto. Dopo questa panoramica accessibile, condivideremo l'abstract originale e le citazioni pertinenti per uno sguardo più approfondito ai dati.

Sintesi della ricerca: Una sella modulare per la riabilitazione
Questo studio si concentra sulla creazione di una sella da bicicletta high-tech e personalizzabile, progettata specificamente per pazienti in riabilitazione fisica. Le selle tradizionali possono essere scomode o non fornire il supporto specifico necessario per il recupero medico, quindi i ricercatori si sono rivolti alla stampa 3D per creare una soluzione «ibrida».

L'approccio progettuale
I ricercatori hanno utilizzato un design modulare in due parti per bilanciare resistenza e comfort:

La base: Realizzata in acciaio inossidabile tramite fusione laser su letto di polvere (LPBF) per fornire un fondamento rigido e riutilizzabile.

La copertura: È qui che la tecnologia SLS brilla. I ricercatori avevano bisogno di un materiale flessibile ma durevole, scegliendo infine il TPU (poliuretano termoplastico) rispetto al polipropilene (PP).

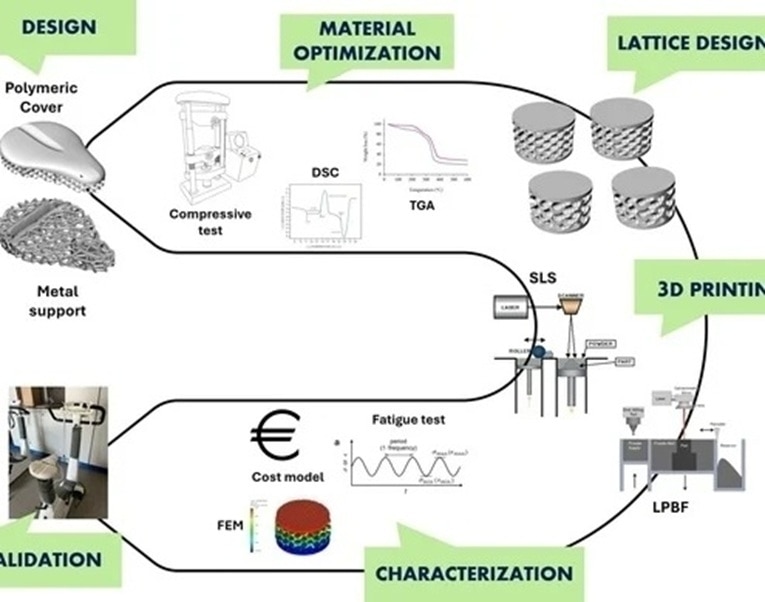

Ciclo di produzione per sella modulare

Perché l'SLS era cruciale per la ricerca
Lo studio ha utilizzato l'SLS per creare complesse strutture «a reticolo giroide». Si tratta di pattern interni porosi, simili a spugne, che consentono alla sella di essere morbida in alcune aree e ferma in altre. Utilizzando una stampante SLS di grado di ricerca, sono stati in grado di testare diverse dimensioni delle celle e spessori delle pareti per trovare il «punto ottimale» per il comfort del paziente.

Il processo di test

Selezione del materiale: Hanno utilizzato analisi termiche per dimostrare che il TPU è più facile da processare e migliore nell'assorbire l'energia.

Durabilità: Hanno «tormentato» le coperture in TPU stampate con 10.000 cicli di compressione per assicurarsi che non perdessero la loro forma durante l'uso a lungo termine.

Modellazione al computer: Hanno utilizzato simulazioni con il Metodo degli Elementi Finiti (FEM) per prevedere come la sella si sarebbe deformata sotto il peso di un ciclista.

La scoperta: Cosa hanno trovato?
I ricercatori hanno dimostrato con successo che la produzione additiva modulare è sia tecnicamente che economicamente valida per le apparecchiature mediche.

I risultati «rivoluzionari» specifici sono stati:

La geometria ottimale: Hanno identificato che un reticolo giroide con una dimensione delle celle di 8 mm e uno spessore della parete di 0,3 mm forniva il perfetto equilibrio: abbastanza flessibile per il comfort ma abbastanza stabile da non rompersi o deformarsi permanentemente.

Sostenibilità economica: Poiché la costosa base metallica è standardizzata e riutilizzabile, solo la copertura in TPU stampata in 3D deve essere personalizzata per ciascun paziente. Ciò riduce significativamente il costo delle apparecchiature mediche personalizzate.

Successo funzionale: Il prototipo finale non era solo un esperimento da laboratorio; è stato montato e testato con successo su un vero cicloergometro, dimostrando che funziona nel mondo reale.

Sviluppo di una sella modulare ergonomica prodotta additivamente per il ciclismo riabilitativo
Alberto Iglesias Calcedo1,†, Chiara Bregoli2,†, Valentina Abbate1, Marta Mondellini3, Jacopo Fiocchi2, Gennaro Rollo4, Cristina De Capitani1, Marino Lavorgna1,4, Marco Sacco3 … Alfredo Ronca1,*
1 Institute of Polymers, Composites and Biomaterials (IPCB), National Research Council (CNR), Via Gaetano Previati, 1/E, 23900 Lecco, Italy
2 Institute of Condensed Matter Chemistry and Technologies for Energy (ICMATE), National Research Council (CNR), Via Gaetano Previati, 1/E, 23900 Lecco, Italy
3 Institute of Intelligent Industrial Technologies and Systems for Advanced Manufacturing (STIIMA), National Research Council (CNR), Via Gaetano Previati, 1/E, 23900 Lecco, Italy
4 Institute of Polymers, Composites and Biomaterials (IPCB), National Research Council (CNR), P.le E Fermi 1, 80055 Portici, Italy
Ref.: https://www.mdpi.com/1996-1944/18/22/5242

Abstract
Questo lavoro riporta la progettazione, la fabbricazione e la validazione di una sella ergonomica modulare per il ciclismo riabilitativo, sviluppata attraverso un approccio combinato di produzione additiva. La sella è composta da un supporto metallico prodotto tramite fusione laser su letto di polvere (LPBF) in acciaio inossidabile AISI 316L e da una copertura polimerica ergonomica fabbricata tramite sinterizzazione laser selettiva (SLS) utilizzando poliuretano termoplastico (TPU). È stato condotto uno screening preliminare dei materiali tra TPU e polipropilene (PP), con il TPU selezionato per la sua risposta elastica superiore, la dissipazione di energia e la più favorevole processabilità SLS, come confermato da analisi termiche. Una serie di configurazioni a reticolo giroide con diverse dimensioni delle celle e spessori delle pareti è stata progettata e testata meccanicamente. Test ciclici in condizioni controllate sia da sforzo che da spostamento hanno dimostrato che la configurazione con dimensione delle celle di 8 mm e spessore della parete di 0,3 mm forniva il miglior equilibrio tra compliance e stabilità, mostrando una deformazione permanente minima dopo 10.000 cicli e una risposta della forza stabile sotto spostamenti ripetuti. Le simulazioni con il Metodo degli Elementi Finiti (FEM), parametrizzate utilizzando dati elastici e di densità derivati sperimentalmente, hanno mostrato una buona correlazione con i risultati meccanici, supportando la valutazione comparativa della rigidità. Inoltre, un modello di costo incentrato sul componente TPU personalizzabile ha confermato la sostenibilità economica dell'approccio modulare, in cui la base metallica rimane uno standard riutilizzabile. Infine, la sella modulare è stata fabbricata e montata con successo su un cicloergometro, dimostrandone la fattibilità funzionale.
