Schermi tattili capacitivi proiettati: Struttura e vantaggi
{{{sourceTextContent.subTitle}}}
Schermi tattili capacitivi proiettati: Struttura e vantaggi
{{{sourceTextContent.description}}}
I touchscreen capacitivi rilevano la corrente elettrica del corpo umano. La loro struttura multistrato "a sandwich" è costituita da materiali accuratamente laminati. Si dividono in due tipi: capacitivi di superficie e i più avanzati touchscreen capacitivi proiettati, che dominano i dispositivi moderni come smartphone e tablet.
A seguire, prenderemo come esempio i touchscreen capacitivi proiettati per esaminarne i componenti strutturali.

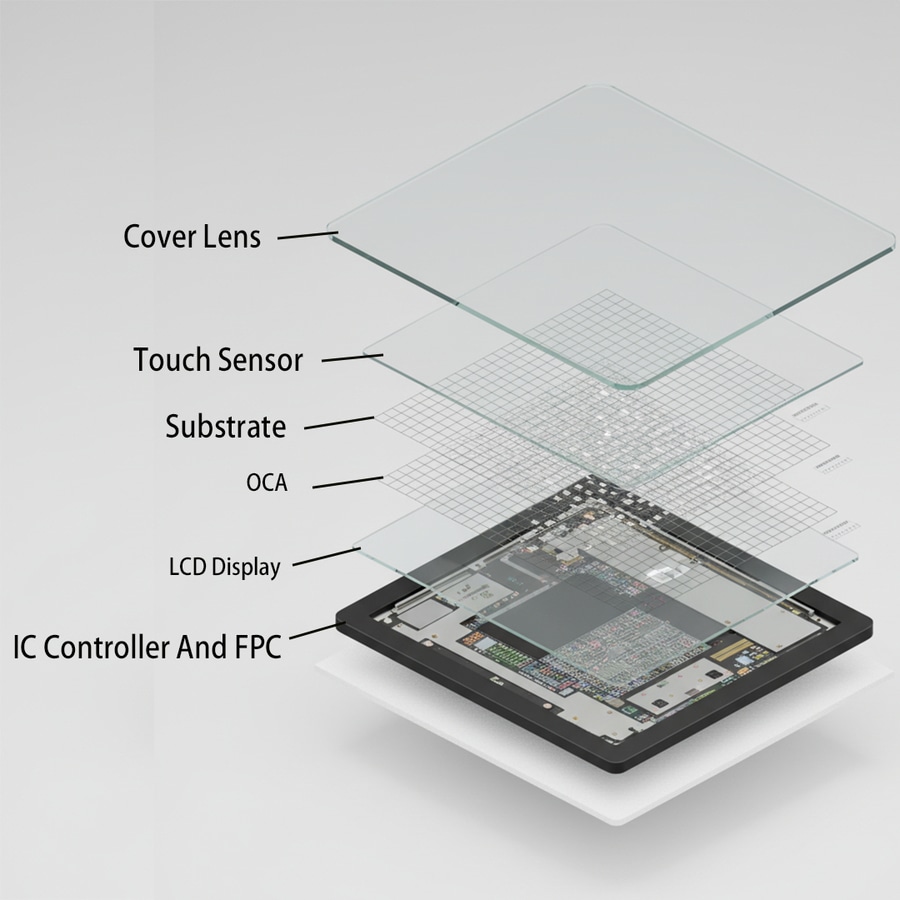

I. Struttura degli schermi tattili capacitivi proiettati Copertura Lente/Vetro
Funzione: È lo strato esterno durevole per l'interazione tattile, che richiede elevata durezza, resistenza ai graffi e chiarezza ottica.
Processo di produzione: Uno strato inferiore di inchiostro nasconde i componenti interni; i loghi vengono aggiunti tramite stampa.
1. Sensore tattile
È lo strato centrale. È costituito da una pellicola o da un substrato di vetro rivestito di ITO (ossido di indio e stagno), un materiale conduttivo trasparente.
Struttura: Attraverso processi di precisione come la fotolitografia, su questo substrato viene incisa un'intricata griglia di elettrodi che si intersecano (in genere formando schemi a forma di diamante lungo gli assi X e Y). Questi elettrodi funzionano come piccoli condensatori.
2. Vetro/substrato del sensore
Serve come supporto per lo strato di sensore ITO. Può essere un substrato di vetro o una pellicola flessibile in PET (che offre un costo inferiore ed è comunemente utilizzata nei dispositivi di dimensioni maggiori).
3. Adesivo ottico trasparente (OCA)
Uno speciale adesivo biadesivo ad alta trasparenza viene utilizzato per incollare senza soluzione di continuità la lente di copertura e il sensore tattile. Elimina il vuoto d'aria, riduce il riflesso della luce e migliora la trasmittanza luminosa e la chiarezza del display.
4. Display LCD
Il chip di controllo monitora continuamente le variazioni di capacità in tutti i punti di intersezione del sensore tattile. Si collega al sensore tramite un FPC (Flexible Printed Circuit), calcola le posizioni coordinate di queste variazioni di capacità e trasmette questi segnali digitali al processore principale del dispositivo.
Inoltre, una breve descrizione del funzionamento degli schermi tattili capacitivi proiettati
Il tocco di un dito crea un condensatore con gli elettrodi del sensore, alterando la capacità locale. Il controller rileva questa variazione in un'intersezione specifica per determinare le coordinate esatte (X, Y).
II. Vantaggi degli schermi tattili capacitivi
Rispetto alle tecnologie precedenti, come i touchscreen resistivi, i touchscreen capacitivi offrono enormi vantaggi:
1. Esperienza tattile eccezionale
Elevata sensibilità e scorrevolezza: Gli schermi capacitivi rispondono rapidamente, offrono operazioni di scorrimento estremamente fluide e supportano controlli gestuali complessi (come lo zoom, la rotazione e lo scorrimento con più dita).
Supporto multi-touch: Questo è un vantaggio rivoluzionario degli schermi tattili capacitivi. Sono in grado di riconoscere più punti di contatto contemporaneamente, gettando le basi per esperienze interattive ricche (ad esempio, zoom delle immagini con due dita, controlli di gioco).
2. Eccellente durata e affidabilità
Resistenza all'usura: La superficie è costituita da una lente di copertura in vetro duro, che è altamente resistente ai graffi e mantiene la sua integrità senza graffi in condizioni di utilizzo normale.
Resistenza alle interferenze di polvere e umidità: Grazie all'eccellente tenuta, gli agenti contaminanti della superficie (come gocce d'acqua o macchie d'olio) hanno un impatto minimo sulla precisione del tocco (anche se l'utilizzo con la mano bagnata può diventare meno reattivo).
3. Eccezionale qualità del display
Elevata trasmittanza luminosa (fino al 90%): Ogni strato del materiale offre una trasparenza estremamente elevata, facendo apparire lo schermo più chiaro e vibrante, senza quasi alcun effetto "visione attraverso uno strato di carta" (rispetto agli schermi tattili resistivi, che in genere hanno solo una trasmittanza luminosa dell'85% circa).
Elevato rapporto di contrasto: Minore riflessione della luce per una visualizzazione più chiara e vivida.
4. Funzionamento facile da usare
Non è necessario premere con forza: Il riconoscimento si ottiene con un leggero tocco o addirittura con il passaggio del mouse (su alcuni modelli), rendendo il funzionamento semplice e naturale. Questo elimina l'affaticamento delle dita anche dopo un uso prolungato.
III. Limiti degli schermi tattili capacitivi
Naturalmente, i touchscreen capacitivi presentano anche alcuni limiti, che a loro volta evidenziano le caratteristiche del loro principio di funzionamento:
Costo più elevato: I complessi processi di produzione, in particolare per i touchscreen capacitivi di grandi dimensioni, comportano costi di produzione più elevati rispetto a tecnologie come i touchscreen resistivi.
Richiede un input conduttivo: Funziona perfettamente a mani nude (il corpo umano è conduttivo), ma non può essere utilizzato con guanti normali, unghie, matite o altri oggetti isolanti (sono necessari stilo capacitivi specializzati o guanti in tessuto conduttivo).
Suscettibilità alle interferenze elettromagnetiche: Le prestazioni possono diventare instabili in ambienti con forti campi elettrici o magnetici.
Costi di riparazione elevati: Lo schermo è spesso completamente laminato con il vetro di copertura, rendendo costose le sostituzioni in caso di danneggiamento, poiché di solito è necessario sostituire l'intero modulo.
In sintesi, gli schermi tattili capacitivi proiettati dominano l'elettronica moderna, grazie a vantaggi come il multi-touch, l'elevata sensibilità, la chiarezza e la durata, che consentono un'esperienza utente senza soluzione di continuità.
