In che modo la tecnologia di scansione 3D ad alta precisione favorisce la produzione e l'ispezione degli stampi marini

{{{sourceTextContent.subTitle}}}

Scoprite come il FreeScan Trak Nova di SHINING 3D migliora la produzione e l'ispezione degli stampi navali, consentendo una scansione 3D accurata, il reverse engineering e la convalida dei pezzi basata su CAD per l'industria nautica.

{{{sourceTextContent.description}}}

Noi di SHINING 3D ci impegniamo a fornire soluzioni di scansione 3D in grado di conciliare l'artigianato fisico con la precisione digitale. Quando NuWave Composites ha integrato il nostro FreeScan Trak Nova nel proprio flusso di lavoro, ha ridefinito la precisione nella produzione di stampi per imbarcazioni. Ecco la loro storia.

NuWave Composites è un'azienda di ingegneria e produzione a servizio completo, specializzata in utensili, progettazione e fabbricazione di materiali compositi avanzati. Con sede negli Stati Uniti, offre soluzioni end-to-end con una forte attenzione al settore nautico. Dalla scansione 3D al reverse engineering, dalla lavorazione CNC allo sviluppo di tappi, dalla costruzione di stampi alla fabbricazione di parti in composito, NuWave offre un flusso di lavoro razionalizzato e integrato verticalmente che garantisce precisione e prestazioni in ogni fase del processo.

Produzione digitale di stampi marini
Quando i file 3D sono disponibili, NuWave Composites può utilizzare le macchine CNC per la lavorazione, per poi passare alla fase di costruzione degli stampi. Tuttavia, come spiega il co-proprietario Reid Richardson, il loro team ha spesso a che fare con imbarcazioni e componenti marini privi di documentazione digitale. Molti vecchi prodotti dei clienti non dispongono di dati 3D, per cui l'integrazione del FreeScan Trak Nova di SHINING 3D nel processo rappresenta un importante passo avanti. Con il FreeScan Trak Nova, NuWave Composites ora scansiona direttamente questi beni fisici, producendo modelli di superficie accurati che servono come base per il reverse engineering, la modellazione CAD e la documentazione completa, compresi i kit di vetro e anima.

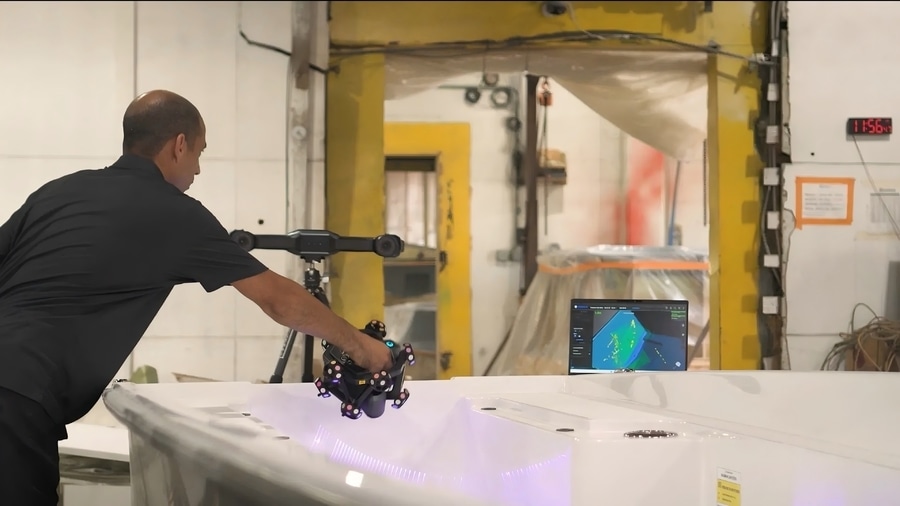

Ciò che distingue il FreeScan Trak Nova da NuWave Composites è la sua capacità di gestire superfici ampie e curve come gli scafi delle imbarcazioni e gli stampi dei ponti. Gli scanner portatili tradizionali spesso faticano a mantenere precisione e stabilità quando si lavora con questo tipo di pezzi su larga scala. Ma con il sistema di tracciamento FreeScan Trak Nova, il team può eseguire la scansione di oggetti di grandi dimensioni in modo continuo e preciso, senza marcatori.

Il sistema è senza fili e questa flessibilità facilita la scansione di tappi a grandezza naturale o di pezzi preesistenti direttamente in officina, per iniziare subito a costruire modelli CAD. Inoltre, il sistema FreeScan Trak Nova è dotato della videofotogrammetria (VPG) brevettata da SHINING 3D. Questo sistema garantisce una precisione volumetrica costante.

Per NuWave Composites non si tratta solo di velocità, ma di acquisire dati di scansione puliti e utilizzabili da parti marine reali senza interrompere il flusso di lavoro.

ispezione 3D di stampi marini
Una delle applicazioni più preziose di FreeScan Trak Nova è la sua combinazione con il software di ispezione degli stampi. Utilizzando PolyWorks Inspector, il team può convalidare la corrispondenza dei tappi lavorati a CNC con i modelli CAD previsti prima di iniziare la colata dello stampo, evitando costosi errori a valle. Dopo la produzione, i pezzi finali possono essere scansionati e confrontati con il CAD per garantire la conformità alle specifiche di progetto.

Ad esempio, in un recente progetto riguardante un'imbarcazione di 16 piedi, NuWave Composites ha utilizzato FreeScan Trak Nova insieme a PolyWorks Inspector per eseguire un'analisi dimensionale completa del pezzo finale rispetto al modello CAD originale dello stampo.

Il processo è iniziato con una scansione 3D ad alta precisione dell'imbarcazione utilizzando il FreeScan Trak Nova. La mesh scansionata è stata poi allineata al modello CAD dello stampo utilizzando l'allineamento di base. Il team ha generato una mappa a colori dettagliata per visualizzare le deviazioni tra la parte fisica e il riferimento digitale. Per convalidare ulteriormente l'accuratezza dimensionale, sono state effettuate misurazioni precise tra i piani di riferimento e sulle sezioni trasversali critiche. È stata eseguita anche un'analisi di dimensionamento e tolleranza geometrica (GD&T) per valutare la planarità e il parallelismo delle superfici chiave. L'ispezione si è conclusa con la generazione di un rapporto completo ed esportabile, completo di visualizzazioni, dati di deviazione e riepiloghi statistici.

"L'introduzione di questo scanner 3D è stata straordinaria per noi. Penso che stia iniziando a diventare un punto fermo del settore, perché elimina ogni congettura da ogni cosa

----Reid Richardson, co-proprietario di NuWave Composites

L'integrazione del FreeScan Trak Nova di SHINING 3D nei flussi di lavoro per la produzione e l'ispezione di stampi per imbarcazioni consente di fare un significativo salto in avanti in termini di qualità, precisione ed efficienza. Come dimostrato da NuWave Composites, la scansione 3D consente ai produttori nautici di digitalizzare i loro processi e di garantire risultati di alta qualità dal tappo al pezzo finale.
