In che modo la tecnologia di scansione 3D applicata alla metrologia risolve la sfida della precisione nelle facciate continue a doppia curvatura

{{{sourceTextContent.subTitle}}}

Scopri come YuanDa Aluminium utilizza la scansione 3D metrologica per garantire una produzione e un controllo di precisione delle facciate continue a doppia curvatura complesse.

{{{sourceTextContent.description}}}

La tecnologia di scansione 3D di Metrology sta aiutando YuanDa Aluminium a superare una delle sfide più ardue nella produzione di facciate continue architettoniche: la lavorazione e l’assemblaggio precisi di profili in alluminio a doppia curvatura complessi.

Integrando uno scanner 3D ad alta precisione di SHINING 3D con centri di lavorazione a cinque assi, Shenyang Yuanda Aluminium Industry Engineering Co., Ltd. ha sviluppato un flusso di lavoro digitale di ispezione e lavorazione che consente un posizionamento preciso prima della produzione e la verifica della precisione dopo l’assemblaggio.

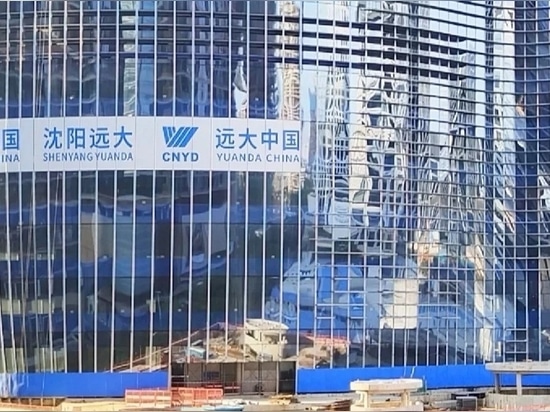

La tecnologia è stata applicata ad alcuni dei progetti di facciata più impegnativi di YuanDa Aluminium, tra cui la facciata continua della sede centrale globale di OPPO, completata all’inizio del 2026. L’azienda ha inoltre recentemente firmato un contratto per la realizzazione della facciata continua del 740 Eighth Avenue, un grattacielo nel cuore di Midtown Manhattan, a New York.

Questi progetti riflettono non solo le capacità di YuanDa Aluminium nel campo dei progetti internazionali, ma dimostrano anche come la tecnologia avanzata di scansione 3D e di misurazione digitale possa contribuire a trasformare progetti architettonici altamente complessi in sistemi di facciate continue realizzati e installati con precisione.

Perché le facciate continue a doppia curvatura sono così difficili da realizzare

Gli architetti ricorrono sempre più spesso a facciate curve e a forma libera per creare edifici distintivi e skyline urbani più espressivi. Tuttavia, più la geometria diventa complessa, più è difficile realizzare con precisione i profili in alluminio.

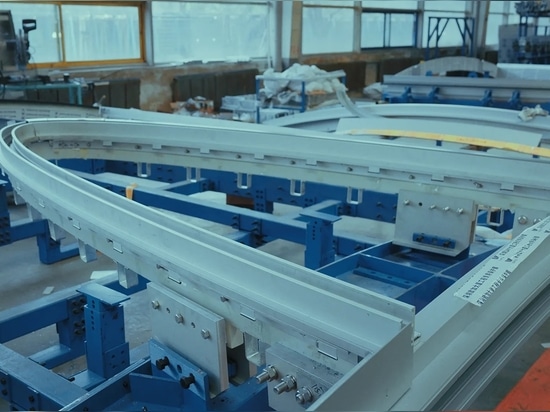

I profili a doppia curvatura rappresentano una sfida particolare poiché la loro geometria varia continuamente in tre dimensioni.

“I profili a doppia curvatura sono quasi come fili attorcigliati. La loro geometria è estremamente irregolare e i metodi di lavorazione convenzionali non sono semplicemente in grado di gestire questo livello di complessità”, afferma Wang Yang, ingegnere presso YuanDa Aluminium.

Durante il processo di fabbricazione, ai profili in alluminio vengono normalmente lasciati dei margini di lavorazione. I produttori devono determinare le posizioni esatte per il taglio, la rifinitura delle estremità, la foratura e altre operazioni di lavorazione in base alla geometria effettiva del profilo.

Ciò solleva due questioni fondamentali: dove esattamente deve essere lavorato il profilo? E come può il produttore verificare che l’assemblaggio finito corrisponda al progetto originale?

I metodi di misurazione convenzionali possono rendere difficile stabilire posizioni di lavorazione accurate prima della produzione. Una volta assemblati, i profili offrono inoltre opzioni limitate per effettuare un’ispezione dimensionale completa. Nel caso di sistemi complessi di facciate continue, ciò può creare un divario tra il modello di progettazione, il processo di produzione e l’assemblaggio finito.

YuanDa Aluminium ha affrontato questa sfida introducendo la scansione 3D ad alta precisione nel processo di fabbricazione.

La scansione 3D ad alta precisione crea un processo di produzione a ciclo chiuso

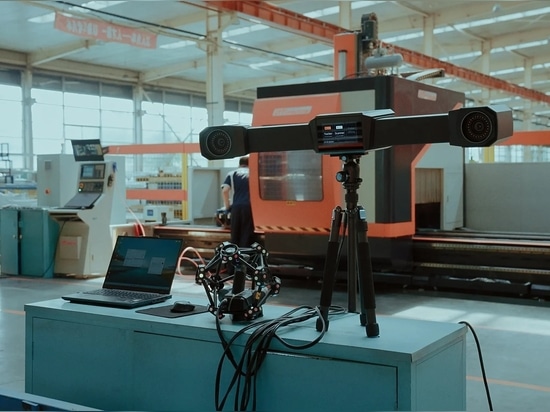

YuanDa Aluminium utilizza lo scanner 3D metrologico della serie FreeScan Trak Pro di SHINING 3D e lo integra con centri di lavorazione a cinque assi. Il team di produzione stabilisce una posizione di lavorazione più accurata prima della lavorazione e verifica successivamente l’assemblaggio finito.

Il risultato è un flusso di lavoro che comprende scansione 3D, lavorazione, assemblaggio e ispezione 3D, che garantisce un ciclo chiuso per il controllo della precisione dimensionale.

Scansione 3D prima della lavorazione: definizione di posizioni di lavorazione accurate

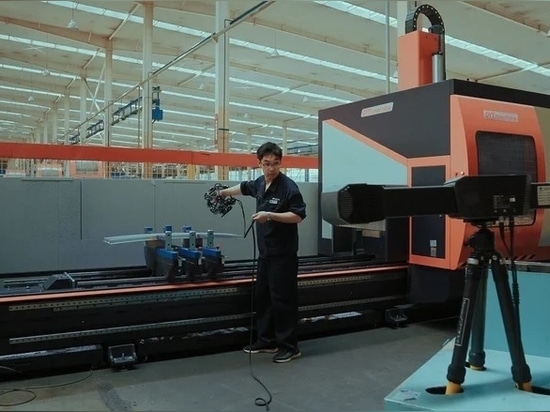

Prima che un profilo in alluminio venga lavorato, i tecnici utilizzano lo scanner 3D per acquisire la sua geometria completa. Lo scanner genera dati di misurazione 3D dettagliati del profilo reale. Il software di ispezione confronta quindi i dati misurati con il modello CAD o di progettazione originale tramite adattamento e allineamento dei dati.

Sulla base di questo confronto, il sistema determina le posizioni precise di lavorazione e i parametri richiesti.

I dati risultanti vengono quindi utilizzati dal centro di lavorazione a cinque assi per eseguire le operazioni richieste. Questa integrazione tra scansione 3D e lavorazione a cinque assi risolve un problema fondamentale nella produzione di profili complessi: il posizionamento accurato delle caratteristiche di lavorazione su un componente tridimensionale. Inoltre, garantisce un migliore controllo delle tolleranze di lavorazione e riduce il rischio che gli errori di posizionamento si ripercuotano sulle fasi di assemblaggio successive.

«Integrando la scansione 3D con la lavorazione a cinque assi, abbiamo risolto quella che era una sfida ampiamente riconosciuta nel settore», afferma Wang Yang.

«YuanDa Aluminium ha ora installato diverse postazioni di lavoro con scansione 3D e lavorazione a cinque assi nei propri stabilimenti produttivi per soddisfare i requisiti di efficienza produttiva».

Scansione 3D dopo l’assemblaggio: verifica dell’unità di facciata continua finita

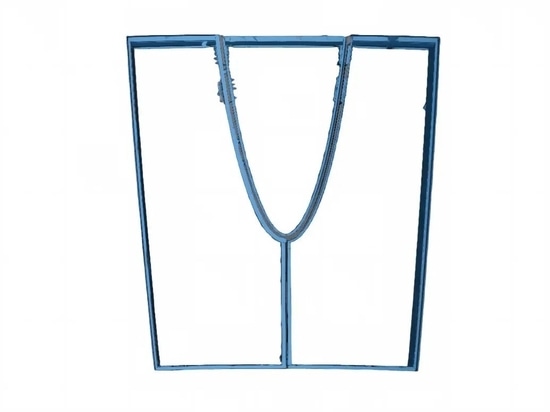

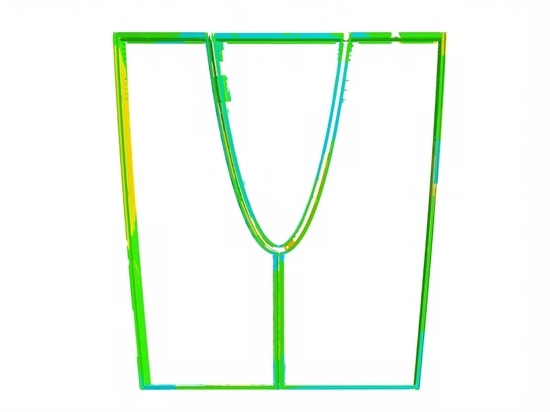

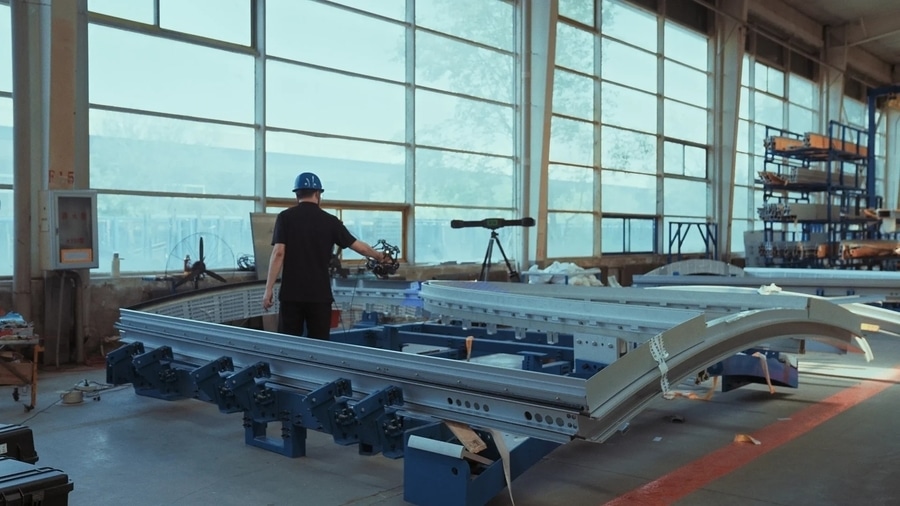

Il controllo di precisione non termina al completamento della lavorazione. Dopo che i profili in alluminio sono stati assemblati in unità di installazione, YuanDa Aluminium esegue una seconda ispezione tramite scansione 3D. In questa fase, l’unità assemblata può essere misurata come struttura tridimensionale completa e confrontata con il modello di progettazione.

Lo scopo è chiaro: assicurarsi che l’assemblaggio finito corrisponda esattamente a quanto previsto dal progetto.

Tecnologia avanzata a sostegno della crescita globale dell’ingegneria cinese delle facciate continue

Il valore della scansione 3D ad alta precisione si misura, in ultima analisi, dai risultati ottenuti sull’edificio. L’esperienza di YuanDa Aluminium dimostra come la tecnologia di misurazione digitale possa essere integrata in un flusso di lavoro di produzione di facciate continue su larga scala.

Poiché la progettazione architettonica continua a richiedere geometrie sempre più complesse, la scansione 3D ad alta precisione svolgerà un ruolo sempre più importante nella fabbricazione delle facciate continue e nel controllo di qualità.

Per YuanDa Aluminium e SHINING 3D, la tecnologia di scansione 3D fa parte di un approccio produttivo che collega la progettazione digitale, la lavorazione di precisione, l’assemblaggio e la verifica finale. Contribuisce a portare alcuni dei progetti di facciata più impegnativi al mondo dallo schermo all’edificio.
