Scanner 3D vs CMM: differenze principali e casi d'uso ottimali

{{{sourceTextContent.subTitle}}}

Scopri le principali differenze tra uno scanner 3D e una CMM, perché lo scanner 3D viene definito “CMM portatile” e impara quando utilizzare ciascuno dei due strumenti per ottenere precisione e velocità ottimali nell’ispezione.

{{{sourceTextContent.description}}}

La scelta tra uno scanner 3D e una macchina di misura a coordinate si riduce a una domanda: avete bisogno di dati 3D rapidi e relativi all’intera superficie, oppure di un’ispezione dimensionale basata su punti che garantisca la massima affidabilità?

Entrambi gli strumenti misurano oggetti fisici. Entrambi possono essere utilizzati per il controllo qualità, il reverse engineering, lo sviluppo dei prodotti e l’ispezione in fase di produzione. Ma lo fanno in modi diversi, e queste differenze sono importanti quando sono in gioco precisione, velocità, portabilità e complessità dei pezzi.

Che cos’è uno scanner 3D?

Uno scanner 3D è uno strumento di misura che acquisisce la forma di un oggetto e la trasforma in un modello 3D digitale o in una nuvola di punti. A seconda del modello, lo scanner può utilizzare linee laser o luce strutturata a LED per acquisire i dati della superficie.

In parole povere, uno scanner 3D “vede” l’esterno di un componente e registra migliaia o milioni di punti superficiali in modo molto rapido.

Che cos’è una CMM?

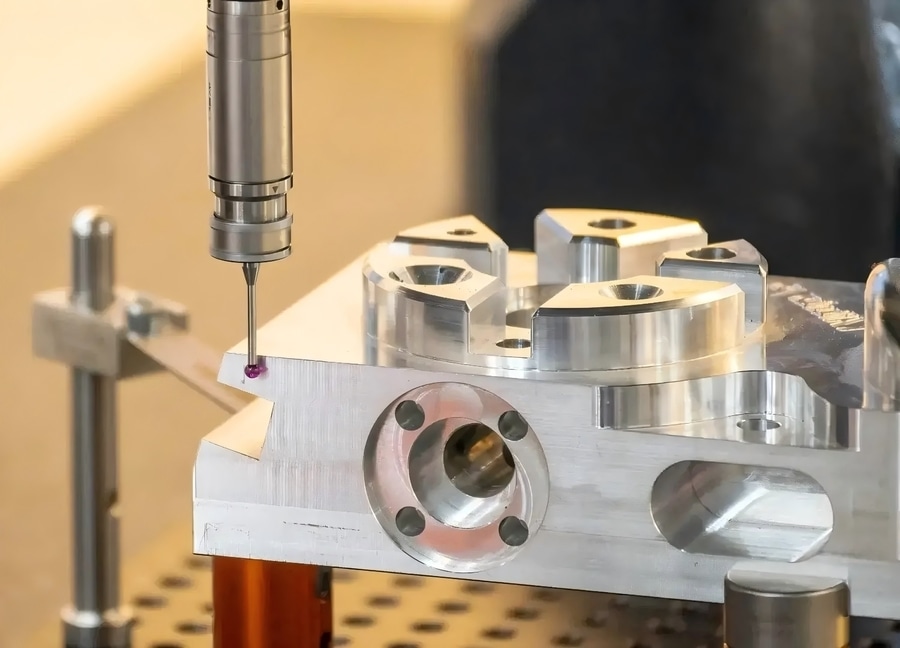

Una CMM, ovvero una macchina di misura a coordinate, è un sistema di ispezione di precisione che misura punti nello spazio 3D. La tecnologia CMM tradizionale utilizza una sonda che entra fisicamente in contatto con il pezzo per acquisire dati esatti sulle coordinate. Alcune CMM utilizzano anche sonde ottiche o a scansione.

Una CMM si trova spesso in un laboratorio di controllo qualità o in una sala di ispezione. È ampiamente utilizzata quando i produttori necessitano di elevata precisione, misurazioni ripetibili e rapporti dimensionali formali per caratteristiche critiche.

Scanner 3D vs CMM: la differenza pratica
Un modo semplice per comprendere la differenza è questo: uno scanner 3D acquisisce rapidamente la forma completa. Una CMM misura punti selezionati con estrema precisione.

Ciò non significa che uno sia automaticamente migliore dell’altro. Significa semplicemente che sono progettati per sfruttare punti di forza diversi.

1. Metodo di misurazione

Lo scanner 3D acquisisce la geometria della superficie utilizzando luce e telecamere, raccoglie rapidamente grandi quantità di dati e spesso produce una nuvola di punti o una mesh. Uno scanner 3D è ideale per comprendere la forma complessiva e le deviazioni superficiali.

La CMM utilizza una sonda o un sensore per misurare punti specifici; raccoglie un numero minore di punti, ma con una precisione molto controllata. Le CMM spesso producono rapporti di ispezione dimensionale e sono ideali per la misurazione basata sulle caratteristiche e la verifica di tolleranze strette.

2. Velocità

Lo scanner 3D è solitamente più veloce per forme complesse e per l’ispezione completa dei pezzi; è in grado di acquisire ampie aree superficiali in pochi minuti, riducendo la necessità di selezionare manualmente ogni punto di misura.

La CMM può risultare più lenta, specialmente per i pezzi complessi. Richiede programmazione, configurazione, fissaggio del pezzo e strategia di sondaggio, ma è efficiente per l’ispezione ripetuta di dimensioni critiche note.

3. Precisione

La precisione dello scanner 3D dipende dal tipo di scanner, dalla calibrazione, dalla tecnica dell’operatore, dalla finitura superficiale, dalle dimensioni del pezzo e dall’ambiente; in genere varia da pochi decimi di micrometro a diversi micrometri.

Le CMM offrono generalmente una precisione molto elevata, che varia tipicamente da pochi decimi di micrometro a diversi micrometri.

4. Portabilità

Lo scanner 3D portatile è facile da spostare. Consente di ispezionare i pezzi in officina, sul campo o presso la sede del cliente. È utile quando il pezzo è troppo grande, pesante, fragile o costoso per essere portato in laboratorio.

Le CMM a ponte tradizionali, invece, sono fisse. Esistono bracci portatili e sistemi CMM ottici, ma molti flussi di lavoro delle CMM richiedono ancora una configurazione controllata. Le migliori prestazioni si ottengono solitamente in ambienti stabili e con un adeguato sistema di fissaggio.

Perché uno scanner 3D viene definito una CMM portatile?

Uno scanner 3D viene talvolta definito una CMM portatile perché è in grado di eseguire misurazioni basate sulle coordinate al di fuori di un laboratorio di ispezione tradizionale. Come una CMM, può misurare un oggetto nello spazio 3D e confrontare i risultati con i dati CAD.

Uno scanner 3D portatile è “simile a una CMM” perché supporta l’ispezione dimensionale, la misurazione delle coordinate e il confronto tra il pezzo e il CAD. È “portatile” perché spesso è possibile portare lo scanner presso il pezzo, anziché portare il pezzo alla macchina.

Tuttavia, uno scanner 3D non sostituisce sempre direttamente una CMM tradizionale. I due sistemi possono differire in termini di incertezza di misura, tracciabilità, capacità di sondaggio, flusso di lavoro del software e idoneità per tolleranze strette. In molte officine, funzionano al meglio se utilizzati insieme.

Quando è opportuno utilizzare uno scanner 3D?

Utilizzate uno scanner 3D quando velocità, copertura e flessibilità sono fondamentali.

Uno scanner 3D è spesso la scelta migliore quando:
- È necessario acquisire l’intera superficie del pezzo, non solo alcuni punti
- Il pezzo presenta curve complesse, superfici a forma libera, geometria fusa o forma organica
- È necessaria un’ispezione visiva rapida rispetto a un modello CAD
- Il pezzo è troppo grande o difficile da spostare su una CMM
- Si desidera misurare deformazioni, usura, ammaccature o variazioni superficiali
- Si desidera una registrazione digitale dell’oggetto per confronti futuri

Ad esempio, se si sta controllando un alloggiamento in plastica stampata, la forma di una pala di turbina, un pezzo fuso o un grande assemblaggio lavorato, uno scanner 3D può fornire un quadro più rapido e completo rispetto alla scansione punto per punto.

Quando è opportuno utilizzare una CMM?

Utilizzate una CMM quando la priorità è una misurazione controllata e altamente affidabile delle caratteristiche.

Una CMM è spesso la scelta migliore quando:
- Avete bisogno di un’ispezione automatizzata e altamente ripetibile su grandi volumi di produzione.
- Avete bisogno di misurazioni con bassa incertezza in condizioni ambientali controllate.
- Il flusso di lavoro di ispezione si basa già su programmi CMM convalidati e standard di reportistica.

Ad esempio, quando si certifica la posizione effettiva di fori lavorati con precisione su un componente aerospaziale o si verificano le dimensioni critiche richieste per l’accettazione da parte del cliente, spesso si preferisce una CMM.

Per molti produttori, la risposta migliore non è “scanner 3D contro CMM”. È lo scanner 3D abbinato alla CMM. Uno scanner può identificare rapidamente problemi di forma generali ed evidenziare le aree critiche. Una CMM può quindi verificare le dimensioni critiche con un processo di misurazione altamente controllato.

Questo flusso di lavoro combinato può ridurre i tempi di ispezione, migliorare la visibilità e aiutare i team a prendere decisioni migliori prima che i pezzi procedano nella fase successiva della produzione.
