SHINING 3D lancia EinScan Trak: il primo sistema di tracciamento al mondo senza fili, a doppia forma e senza marker

{{{sourceTextContent.subTitle}}}

SHINING 3D presenta EinScan Trak, il primo sistema di tracciamento wireless, a doppia forma e senza marker, che migliora l'efficienza e la flessibilità per diverse applicazioni di digitalizzazione.

{{{sourceTextContent.description}}}

Trak In, Markers Out
Forte di oltre 20 anni di esperienza nella digitalizzazione 3D ad alta precisione, SHINING 3D, fornitore globale di fiducia di soluzioni professionali di scansione 3D, è orgogliosa di presentare EinScan Trak, il primo sistema di tracciamento al mondo wireless, a doppia forma e senza marker.

Progettato per semplificare i flussi di lavoro di scansione 3D su larga scala, gestendo al contempo senza difficoltà sia scene di ampie dimensioni che piccoli oggetti con prestazioni di livello professionale, EinScan Trak combina un sistema di tracciamento ottico con un innovativo scanner portatile staccabile, consentendo agli utenti di scansionare in modo efficiente oggetti di grandi dimensioni in modalità tracciamento e di eseguire scansioni laser portatili per l’acquisizione localizzata e altamente dettagliata.

Dotato di un sistema di tracciamento senza marker, EinScan Trak consente agli utenti di scansionare direttamente le superfici di oggetti di grandi dimensioni senza dover posizionare marker sull’oggetto stesso, mentre la modalità scanner portatile supporta anche la scansione senza marker con laser blu per superfici ricche di dettagli, garantendo flussi di lavoro efficienti senza marker sia in modalità tracciamento che in modalità scanner portatile, riducendo significativamente i tempi di preparazione e migliorando la produttività complessiva.

Con tre modalità di scansione laser, funzionamento wireless, configurazioni hardware flessibili e integrazione intelligente dei flussi di lavoro, EinScan Trak offre una soluzione professionale di digitalizzazione 3D per il reverse engineering, la personalizzazione nel settore automobilistico, la conservazione del patrimonio culturale, la progettazione ingegneristica e la digitalizzazione di oggetti di grandi dimensioni.

Un unico sistema, due modalità operative

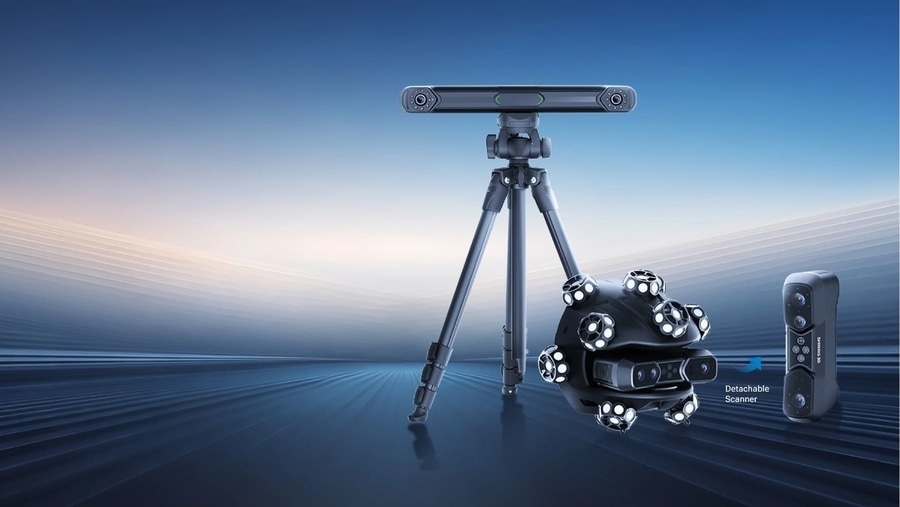

Tracker + scanner sferico per oggetti di grandi dimensioni, scanner portatile per la massima flessibilità

I sistemi di scansione su larga scala tradizionali richiedono spesso soluzioni di scansione diverse a seconda delle attività, oltre a configurazioni complesse e tempi di preparazione significativi. La serie EinScan Trak semplifica il processo integrando due flussi di lavoro di scansione in un unico sistema.

1. Modalità di tracciamento

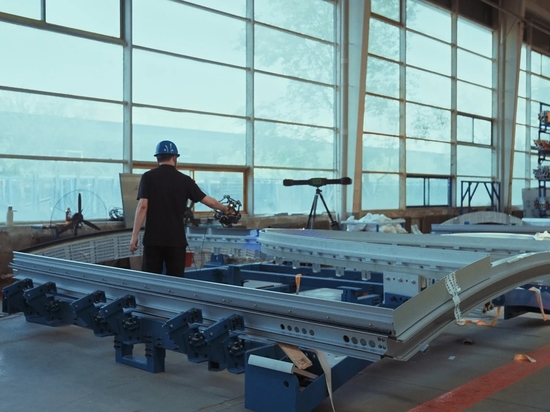

In modalità di tracciamento, lo scanner sferico opera in modalità wireless insieme al tracker per fornire una scansione rapida ed estesa di oggetti di medie e grandi dimensioni, rendendolo particolarmente adatto ad applicazioni quali carrozzerie automobilistiche e modifiche aftermarket, motoscafi e yacht privati.

Il tracker rileva con precisione la posizione dello scanner sferico utilizzando i suoi marcatori retroriflettenti, eliminando la necessità di fare affidamento su caratteristiche continue dell’oggetto o su marcatori per il tracciamento. Ciò consente un flusso di lavoro di scansione più flessibile, permettendo agli utenti di spostarsi in modo efficiente tra le aree di scansione, mantenendo al contempo un’acquisizione dei dati stabile e affidabile su oggetti di grandi dimensioni.

2. Modalità scanner portatile

Per le attività che richiedono maggiore portata e flessibilità, lo scanner può essere rapidamente staccato e utilizzato in modo indipendente come scanner laser portatile wireless.

Questa modalità è particolarmente efficace per l’acquisizione di dati da piccoli componenti meccanici, cavità profonde, spazi ristretti e altre aree difficili da raggiungere. In qualità di scanner portatile, non richiede alcuna configurazione del tracker, rendendone più semplice l’installazione, il trasporto e l’utilizzo per la scansione.

Gli utenti possono passare dalla modalità di tracciamento alla modalità scanner all’interno dello stesso progetto, garantendo un’acquisizione completa dei dati e migliorando al contempo la flessibilità e l’efficienza del flusso di lavoro.

All’interno del sistema di tracciamento

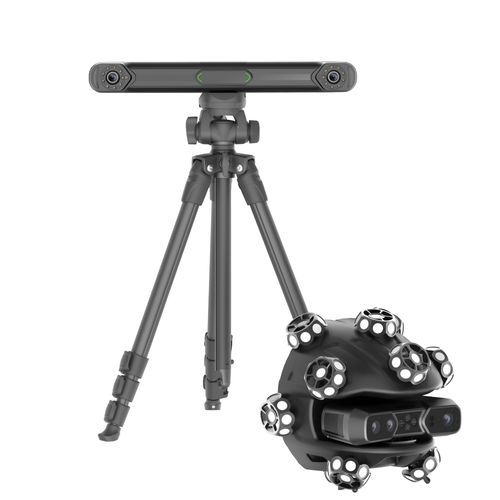

Il sistema EinScan Trak è basato su due componenti strettamente coordinati: un tracker ottico e un modulo scanner sferico progettato per una copertura superficiale ad alta efficienza. Il modulo scanner sferico integra uno scanner portatile staccabile, che può essere rimosso per un funzionamento portatile flessibile.

Lo scanner integra due telecamere di profondità da 2 MP e una telecamera per le texture da 5 MP per l’acquisizione simultanea di dati geometrici e cromatici. Il suo sistema di proiezione laser è costituito da linee laser incrociate per una scansione ad alta efficienza, linee laser parallele per la cattura di dettagli fini e una singola linea laser per la scansione di caratteristiche profonde, con ciascuna modalità ottimizzata per applicazioni specifiche. Il tracker è inoltre dotato di una telecamera di profondità da 5 MP per migliorare le prestazioni di tracciamento e l’acquisizione spaziale.

Tre modalità laser blu progettate per esigenze diverse

Alta efficienza, dettagli precisi e caratteristiche in profondità

La serie EinScan Trak integra tre modalità di scansione laser dedicate per adattarsi a diverse applicazioni.

Linee laser incrociate
Progettato per la scansione ad alta velocità e la massima efficienza, il proiettore a linee laser incrociate è disponibile con 19+19 linee su EinScan Trak. Il maggior numero di linee laser acquisisce più dati per ogni fotogramma, consentendo un’acquisizione più rapida dei dati e garantendo al contempo un tracciamento più fluido. La copertura ampliata della configurazione Pro migliora ulteriormente l’efficienza di scansione e la produttività complessiva.

7 linee laser parallele
Dotata di 7 linee laser parallele, questa modalità è progettata per acquisire spigoli vivi e dettagli fini con eccezionale nitidezza, rendendola particolarmente adatta per il reverse engineering, i componenti meccanici e i flussi di lavoro di misurazione. Consente l’acquisizione precisa di spigoli, contorni e caratteristiche superficiali complesse, aiutando gli utenti ad acquisire dati di alta qualità per applicazioni in cui i dettagli sono fondamentali.

Linea laser singola
Ottimizzata per scenari di scansione impegnativi, la modalità a linea laser singola eccelle nell’acquisizione di dati da fori profondi, canali stretti, strutture interne e altre geometrie difficili da raggiungere. Estendendo l’accessibilità della scansione ad aree spesso problematiche per i metodi di scansione convenzionali, consente agli utenti di acquisire dati dettagliati e affidabili per parti complesse e progetti di reverse engineering impegnativi.

Scansione wireless di grandi aree
Progettata per flussi di lavoro di scansione flessibili, la serie EinScan Trak supporta sia il funzionamento wireless che cablato, consentendo agli utenti di muoversi liberamente in diversi ambienti senza i vincoli dei cavi. Combina la scansione rapida a lungo raggio con l’acquisizione localizzata di dettagli ad alta precisione, consentendo una copertura efficiente di oggetti interi pur supportando la ricostruzione di dettagli fini quando necessario. Dotato di una batteria ad alta capacità e di un modulo di comunicazione Wi-Fi 6, il sistema si connette tramite una rete LAN indipendente e si accoppia automaticamente all’avvio, garantendo una scansione wireless stabile e fluida entro un raggio massimo di 4 metri.

L’accurato allineamento multiprogetto consente di unire senza soluzione di continuità i set di dati acquisiti da diverse posizioni del tracker tramite un allineamento basato sulle caratteristiche, senza richiedere l’uso di marker sull’oggetto. Ciò garantisce un elevato livello di dettaglio costante nei progetti di scansione su larga scala.

La funzione Hybrid Leapfrog estende ulteriormente la flessibilità di scansione, consentendo agli utenti di riposizionare continuamente il tracker pur mantenendo un tracciamento ininterrotto e un’affidabilità di misurazione stabile, ampliando significativamente il raggio di scansione effettivo per la digitalizzazione di aree estese.

A completamento di questo efficiente flusso di lavoro, la serie EinScan Trak offre velocità di scansione fino a 2.900.000 punti al secondo, consentendo agli utenti di acquisire oggetti di grandi dimensioni in modo rapido ed efficiente, accelerando al contempo i progetti di scansione più impegnativi.

Scansione 3D senza marcatori in ogni scenario

Il posizionamento dei marker è stato tradizionalmente uno degli aspetti più dispendiosi in termini di tempo nella scansione 3D. In molte applicazioni, come il restauro di veicoli d’epoca, la conservazione del patrimonio culturale e la digitalizzazione di opere d’arte, il posizionamento dei marker può anche risultare poco pratico, indesiderabile o addirittura vietato a causa della natura e del valore degli oggetti da scansionare.

La serie EinScan Trak affronta queste sfide con tecnologie avanzate senza marker, consentendo la scansione senza marker non solo in modalità tracciamento grazie al suo sistema di tracciamento senza marker, ma anche in modalità scanner portatile, grazie alla tecnologia laser senza marker di SHINING 3D. Per gli oggetti con caratteristiche geometriche ricche e non ripetitive, lo scanner portatile utilizza le caratteristiche della superficie per il tracciamento e l’allineamento, consentendo agli utenti di iniziare immediatamente la scansione senza ulteriori configurazioni. Per le applicazioni che richiedono il massimo livello di dettaglio di scansione, i marker globali rimangono disponibili come opzione.

Realizza modelli 3D completi in modo efficiente
Scansione flessibile, unione intelligente

La serie EinScan Trak combina la copertura di aree estese con l’acquisizione di dettagli precisi all’interno di un unico progetto. Durante la scansione, gli utenti possono passare da una risoluzione all’altra e applicare la “risoluzione locale” alle aree che richiedono maggiore dettaglio, consentendo un flusso di lavoro più flessibile che bilancia velocità e dettaglio. Con un raggio di scansione fino a 4 m e risoluzioni fino a 0,05 mm, il sistema supporta sia la scansione efficiente di oggetti di grandi dimensioni sia l’acquisizione di dettagli ad alta precisione.

I dati acquisiti in modalità tracciamento e in modalità scanner possono essere efficacemente unificati all’interno di un unico progetto, grazie alla compatibilità tra le diverse modalità laser. Questo flusso di lavoro ottimizzato riduce i dati ridondanti, consentendo al contempo agli utenti di creare modelli 3D più completi e coerenti con maggiore efficienza.

Flusso di lavoro wireless altamente adattabile e flessibile
La serie EinScan Trak è progettata per funzionare in modo affidabile in ambienti reali particolarmente impegnativi. Le sue avanzate capacità di scansione consentono un’acquisizione stabile dei dati su superfici complesse, tra cui materiali neri, finiture riflettenti, componenti metallici e cerchioni automobilistici, riducendo al minimo la perdita di dati e limitando al contempo la necessità di preparare la superficie. Questa versatilità consente agli utenti di affrontare con sicurezza una gamma più ampia di applicazioni di scansione in contesti industriali, automobilistici e ingegneristici.

Il sistema offre inoltre prestazioni di scansione affidabili sia in ambienti interni che esterni, compresi quelli con condizioni di illuminazione fino a 110.000 lux.

L’autonomia della batteria garantisce fino a 5,5 ore di funzionamento in modalità tracciamento e fino a 3,5 ore in modalità scanner, mentre le batterie sostituibili a caldo contribuiscono a garantire flussi di lavoro ininterrotti.

La sua struttura in fibra di carbonio ad alta resistenza offre un’eccellente durata, mantenendo al contempo la portabilità per il trasporto e l’impiego sul campo.

Acquisizione texture HD da 5 MP
Alta definizione. Colori realistici.

Tradizionalmente, i sistemi di tracciamento laser sono stati apprezzati per la loro velocità, il livello di dettaglio e le capacità di misurazione, ma raramente sono stati associati all’acquisizione di colori di alta qualità. Dotato di una fotocamera per texture da 5 MP, EinScan Trak rompe questo stereotipo offrendo una riproduzione realistica dei colori e dei materiali insieme a dati geometrici precisi. Ciò consente agli utenti di preservare non solo la forma di un oggetto, ma anche il suo aspetto visivo, rendendo il sistema ideale per la conservazione del patrimonio culturale, i musei, la ricerca scientifica, l’istruzione e l’archiviazione digitale.

Scansione flessibile, misurazione precisa, ingegneria inversa ottimizzata
Soluzione di misurazione professionale integrata: EXMeasure

Misurazione accurata. Report visivi chiari.
Per soddisfare le diverse esigenze di misurazione e offrire un’esperienza di livello superiore, la serie EinScan Trak si integra perfettamente con EXMeasure. Il software supporta diversi metodi di allineamento dei modelli e la creazione di elementi quali punti, linee, piani, cilindri, sfere e altri elementi geometrici, fornendo una base flessibile per l’analisi dimensionale. Con EXMeasure è possibile effettuare con un solo clic il confronto tramite mappa cromatica tra il modello di riferimento e quello misurato. Misura la planarità, il parallelismo, la cilindricità e altri parametri nella sezione di ispezione GD&T; ottieni rapidamente l’angolo, l’area e il volume del modello oppure simula misurazioni con calibro per diametro, lunghezza e altre dimensioni. EXMeasure offre un set completo di strumenti all’interno di un flusso di lavoro ottimizzato. In combinazione con la generazione visiva di report, consente di comunicare i risultati delle misurazioni in modo più chiaro ed efficiente, accelerando i processi di controllo qualità e di verifica ingegneristica.

Reverse engineering ottimizzato. Modelli pronti per il CAD.
Per colmare il divario tra dati di scansione 3D di alta qualità e flussi di lavoro CAD a valle, la serie EinScan Trak si integra perfettamente con la serie EXModel. Il software supporta l’editing efficiente delle mesh, l’allineamento delle coordinate, l’estrazione di primitive, le sezioni trasversali, lo schizzo 2D/3D, la modellazione a forma libera, la creazione automatica di superfici e la ricostruzione basata su feature, fornendo una base flessibile per il reverse engineering e la riprogettazione dei prodotti. Con EXModel, gli utenti possono convertire mesh di scansione complesse in geometrie modificabili pronte per il CAD, creare riferimenti da un’ampia gamma di elementi geometrici e costruire superfici e profili accurati per un’ulteriore messa a punto del progetto. In combinazione con l’esportazione CAD standard e il trasferimento semplificato delle caratteristiche, EXModel aiuta gli utenti a passare dai dati di scansione a modelli digitali producibili in modo più efficiente, accelerando i flussi di lavoro di ingegneria inversa, ottimizzazione del progetto e convalida della produzione.

Progettata per adattarsi a diverse esigenze di scansione, la serie EinScan Trak consente ai professionisti di tutti i settori di digitalizzare il mondo fisico con maggiore efficienza e flessibilità. Dalla personalizzazione specifica per settore alla progettazione industriale e di prodotto, fino alla misurazione ingegneristica, il sistema offre un flusso di lavoro affidabile e ottimizzato per l’acquisizione di dati 3D accurati. Al di là delle applicazioni industriali, la sua capacità di acquisire sia geometrie precise sia informazioni cromatiche realistiche lo rende particolarmente adatto anche alla creazione di risorse digitali per AR, VR e altre applicazioni di contenuti digitali, aprendo al contempo nuove possibilità per la conservazione del patrimonio culturale, la digitalizzazione delle opere d’arte, l’istruzione e la ricerca scientifica, portando la tecnologia avanzata di digitalizzazione 3D a una gamma ancora più ampia di utenti.

Ampliare il futuro della digitalizzazione 3D professionale

Dal 2004, SHINING 3D si dedica allo sviluppo di hardware e software di scansione 3D avanzati ma accessibili, costruendo una solida base nella ricerca e sviluppo e nella produzione di soluzioni professionali di digitalizzazione 3D. Negli ultimi due decenni, le tecnologie dell’azienda hanno supportato i professionisti in un’ampia gamma di settori, tra cui la metrologia industriale, l’ispezione a campo pieno, la modellazione 3D, il reverse engineering e l’odontoiatria digitale, affermando SHINING 3D come fornitore globale di fiducia di soluzioni professionali di scansione 3D.

Con il lancio della serie EinScan Trak, SHINING 3D compie un altro passo decisivo nella digitalizzazione 3D professionale.

Senza fili, senza marker e progettata per affrontare tutta la complessità della scansione nel mondo reale, questa serie riunisce in un’unica piattaforma integrata la velocità, la flessibilità e la precisione richieste dall’ingegneria moderna. Che si tratti di acquisire dettagli meccanici complessi o di digitalizzare grandi beni industriali, la serie EinScan Trak consente ai professionisti di lavorare in modo più veloce, più efficiente e con maggiore sicurezza in un’ampia gamma di progetti di digitalizzazione.
