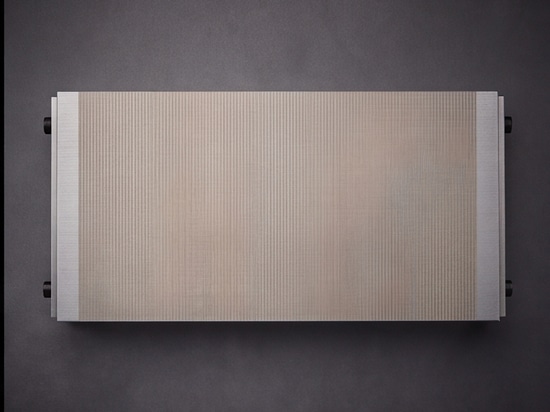

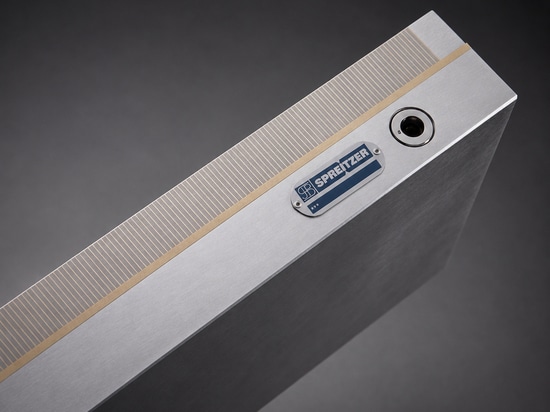

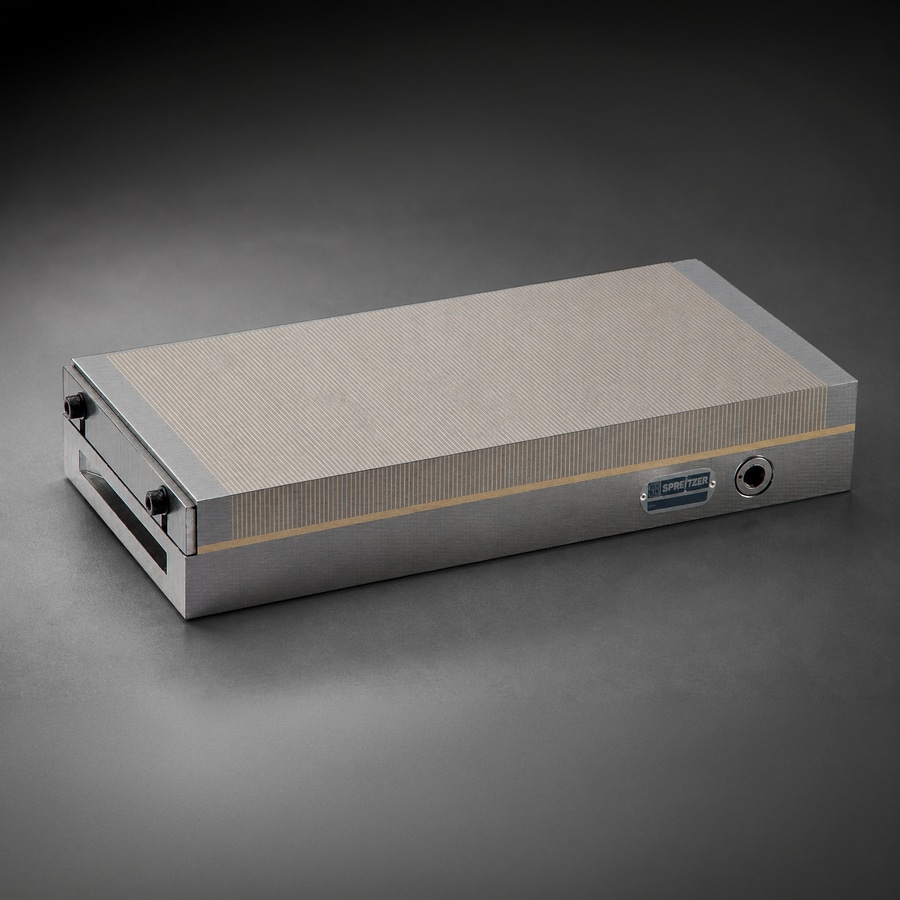

Piastra di bloccaggio magnetico permanente a poli fini Tipo SPPF: fissaggio senza deformazione di pezzi sottili e sensibili
Fissaggio superficiale senza forze di serraggio meccaniche – per rettifica, elettroerosione, misurazione e montaggio
I componenti a pareti sottili, le lamiere fini e i pezzi di precisione sensibili pongono una sfida fondamentale alla tecnica di bloccaggio: i mezzi di bloccaggio meccanici convenzionali generano inevitabilmente forze di serraggio puntuali o lineari che causano direttamente deformazioni nei pezzi con scarso spessore di materiale. Il pezzo si deforma sotto la pressione di bloccaggio, torna alla forma originale dopo il rilascio e la precisione dimensionale viene persa. Il risultato è una rilavorazione che avrebbe potuto essere evitata del tutto.
La soluzione risiede in un principio fisico fondamentalmente diverso: invece di un'applicazione concentrata delle forze, un fissaggio uniforme sull'intera superficie di contatto. Questo è precisamente l'approccio della piastra di bloccaggio magnetico permanente a poli fini Tipo SPPF. Un passo dei poli fini di 0,5 e 1,5 mm distribuisce la forza magnetica non in punti concentrati, ma in modo omogeneo sull'intera superficie del pezzo, generando una forza di tenuta fino a 120 Newton per centimetro quadrato che agisce in modo affidabile anche sui componenti più piccoli e sottili senza influenzarne la forma.
I dettagli costruttivi della Tipo SPPF sono sistematicamente adattati alle operazioni di rettifica ed elettroerosione. La costruzione a basso profilo della piastra garantisce che l'altezza totale del pezzo rimanga disponibile per la lavorazione, un fattore direttamente rilevante nella pianificazione dei cicli di lavorazione e dei percorsi utensile. L'intera costruzione è resistente al liquido refrigerante e all'acqua, consentendo il funzionamento continuo in reali condizioni di rettifica con utilizzo di refrigerante, senza necessità di misure protettive né dispositivi speciali. Un ulteriore vantaggio pratico risiede nel basso magnetismo residuo: al termine della lavorazione, la laboriosa smagnetizzazione dei pezzi non è generalmente necessaria, il che accelera il cambio pezzo e semplifica il flusso del processo.

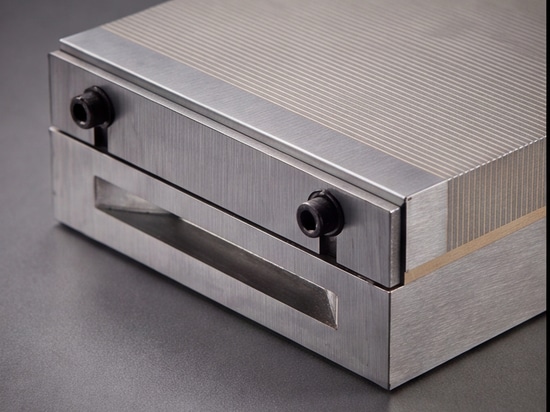

Il sistema magnetico stesso funziona come sistema a magnete permanente puro, completamente senza alimentazione elettrica. La commutazione tra le posizioni di bloccaggio e rilascio avviene agevolmente tramite leva, senza tecnologia di controllo, senza cablaggio, senza dipendenza da una fonte di energia. Questo rende la Tipo SPPF particolarmente flessibile, anche su macchine prive di collegamento elettrico disponibile sul piano macchina.
Lo spettro applicativo si estende dalla rettifica piana e dall'elettroerosione a tuffo fino all'elettroerosione a filo, passando per compiti di misurazione e lavori di montaggio: un unico sistema di bloccaggio utilizzabile in più fasi di produzione senza riposizionare il pezzo. La Tipo SPPF è sviluppata e prodotta a Rottweil e fa parte di un programma completo di tecnica di bloccaggio che spazia dai sistemi a magnete permanente a poli fini ai sistemi elettro-permanenti con forze di tenuta fino a 200 Newton per centimetro quadrato.
