Set di ventose VS: bloccaggio flessibile ed economico senza dispositivi complessi

Vuoto e film adesivo combinati – per un fissaggio sicuro di pezzi piatti e sottili in metallo e plastica

Chi desidera fissare i pezzi rapidamente, in modo sicuro e senza deformazioni si trova di fronte a una sfida spesso sottovalutata: i dispositivi di bloccaggio convenzionali sono costosi, complessi da configurare e spesso non sufficientemente flessibili per geometrie di pezzi variabili. Specialmente per pezzi piatti e sottili in metallo o plastica, nonché per componenti piccoli, i sistemi di bloccaggio meccanici raggiungono regolarmente i loro limiti. Il set di ventose VS di Spreitzer offre qui un ingresso diretto ed economico nella tecnica di bloccaggio a vuoto.

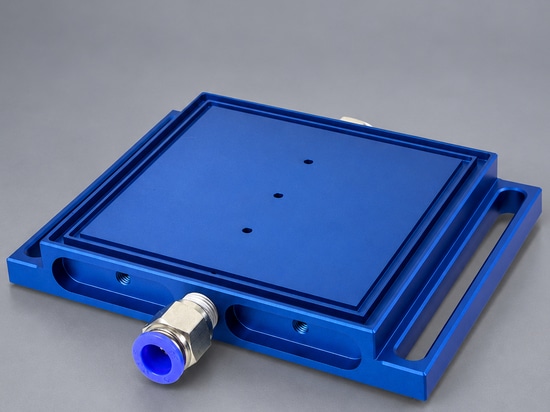

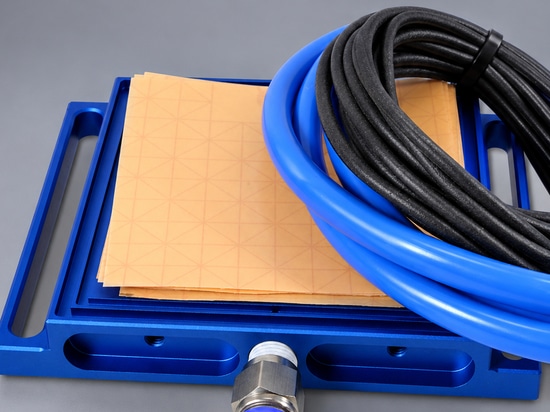

La base del sistema è la combinazione di vuoto e film adesivo: questa unione consente forze di tenuta estremamente elevate quando necessario, ben superiori a quanto il bloccaggio a vuoto puro possa raggiungere da solo. Le ventose in alluminio pressofuso possono essere posizionate in modo flessibile su diversi piani macchina e collegate tra loro, consentendo di fissare in modo sicuro e preciso anche pezzi di grande superficie. Per componenti più piccoli, ciascuna delle quattro ventose può essere utilizzata anche separatamente.

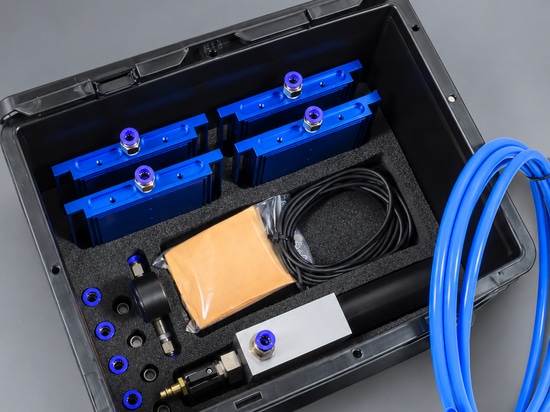

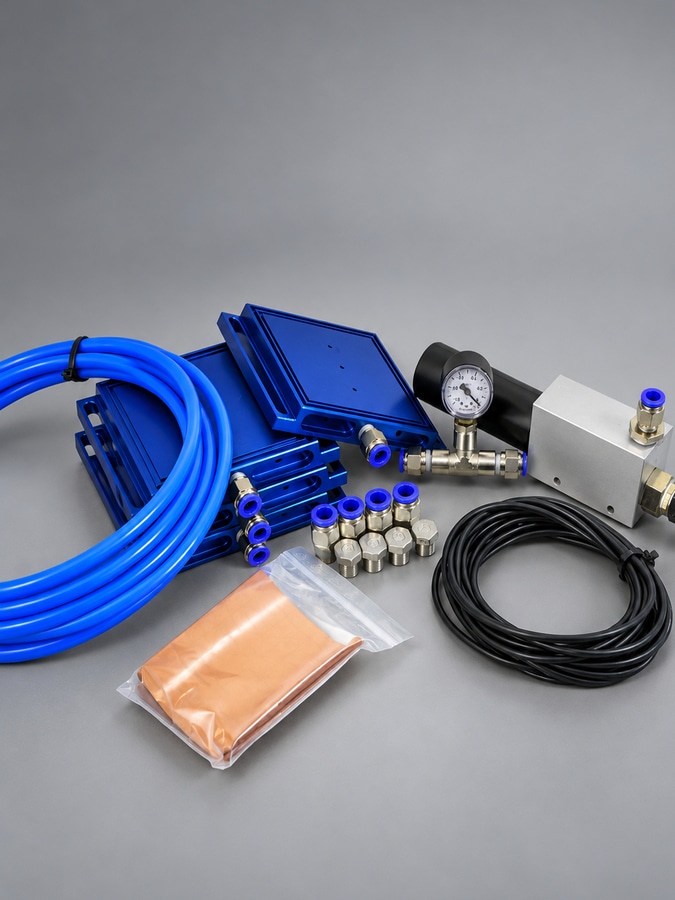

Un vantaggio pratico decisivo del set è il generatore di vuoto Venturi incluso: fornisce in modo affidabile la depressione necessaria tra il pezzo e la ventosa senza richiedere una pompa a vuoto esterna. Il set è quindi immediatamente pronto all’uso e non richiede infrastrutture aggiuntive sul piano macchina. Il contenuto della fornitura del set comprende quattro ventose, un generatore di vuoto Venturi, un cordone di tenuta, un film adesivo e un tubo del vuoto.

In termini di qualità di fabbricazione, sono disponibili due versioni: le ventose con superfici funzionali fresate di precisione raggiungono un parallelismo di 0,02/100 mm, mentre la versione con superfici funzionali rettificate raggiunge 0,007/100 mm. Il livello di precisione superiore è particolarmente adatto per compiti di misurazione impegnativi in cui la precisione di posizionamento del pezzo influisce direttamente sul risultato della misurazione.

Lo spettro applicativo del set di ventose VS comprende la metrologia e la tecnica di collaudo, nonché compiti di lavorazione leggera. Sviluppato e prodotto da Spreitzer a Rottweil, il set VS completa il programma di tecnica di bloccaggio a vuoto dell’azienda come soluzione di ingresso flessibile e semplice per le aziende di produzione che non richiedono soluzioni speciali complesse.
