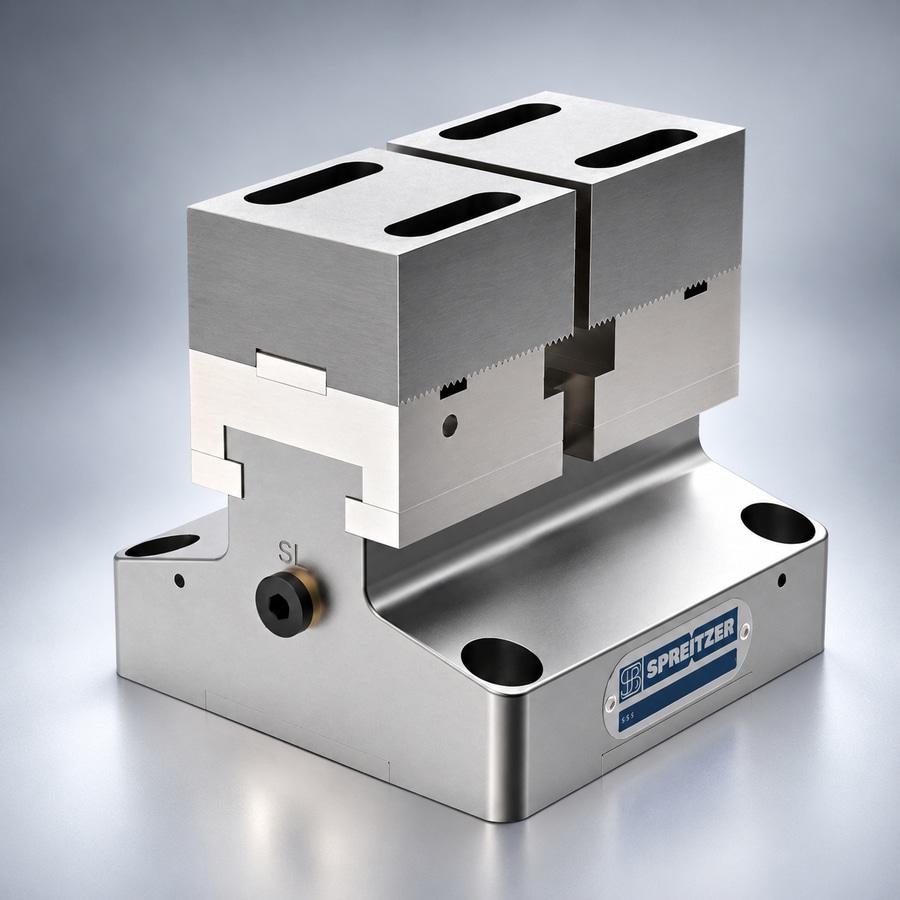

Morsa di centraggio pneumatica PZS²: bloccaggio preciso e predisposto per l'automazione nella produzione in grande serie

Design compatto, alta precisione di ripetizione e azionamento pneumatico creano condizioni stabili per i processi di lavorazione automatizzati

I processi di produzione automatizzati impongono ai sistemi di bloccaggio esigenze diverse rispetto alle celle di lavorazione a comando manuale. Tempi di ciclo brevi, posizionamento riproducibile dei pezzi e compatibilità con i robot di carico non sono caratteristiche opzionali, ma requisiti fondamentali per una produzione economica in grande serie. La morsa di centraggio pneumatica PZS² di Spreitzer è stata sviluppata coerentemente per rispondere esattamente a queste esigenze: come sistema di bloccaggio compatto e predisposto per l'automazione, con alta precisione di centraggio e di ripetizione nonché grande forza di serraggio.

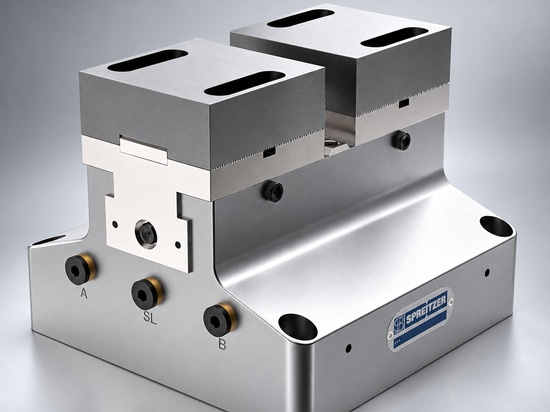

L'azionamento pneumatico del PZS² consente tempi di serraggio brevi e permette la completa automazione del processo di serraggio attraverso l'uso di robot industriali di carico. La precisione di centraggio è di ±0,005 mm, la precisione di ripetizione di 0,003 mm e la precisione di accoppiamento di 0,01 mm. Questi valori vengono raggiunti grazie a griffe base rettificate e regolate senza gioco, in acciaio per utensili bonificato con tempra superficiale e superfici funzionali rettificate con precisione. Il collegamento riproducibile delle griffe di serraggio tramite dentatura fine o scanalatura trasversale garantisce un collegamento stabile e ripetibile tra la griffa di serraggio e la griffa base per molti cicli di serraggio.

Il PZS² è disponibile in quattro dimensioni. La variante più piccola PZS² 80-36 raggiunge una forza di serraggio di 6.500 N con un peso di 1,5 kg, mentre la variante più grande PZS² 280-100 sviluppa forze di serraggio fino a 40.000 N a una pressione operativa massima di 10 bar. La corsa è compresa tra 2 e 6,5 mm per lato a seconda della dimensione, e la larghezza di serraggio va da 80 a 280 mm. Il design 100% incapsulato protegge in modo affidabile il meccanismo di serraggio dalla penetrazione di refrigeranti e trucioli; una connessione ad aria di tenuta è disponibile opzionalmente per rafforzare ulteriormente questa protezione.

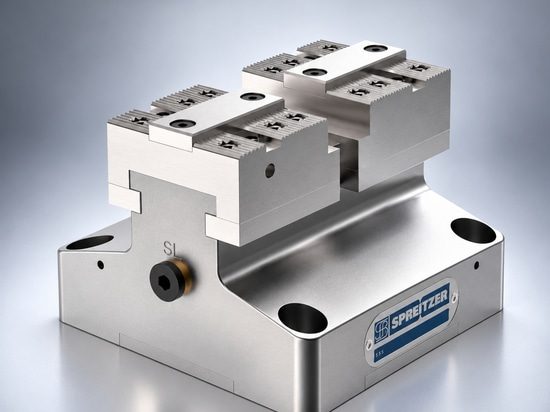

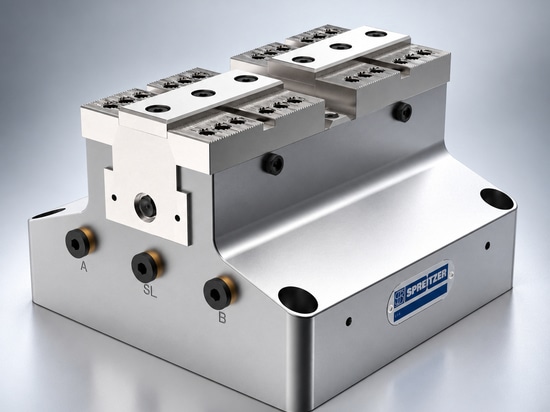

Il programma griffe del PZS² comprende griffe a blocco morbide, griffe reversibili a gradini con dentatura fine e griffe prismatiche con dentatura fine. Sia il serraggio esterno che quello interno sono realizzabili, il che estende lo spettro applicativo a un'ampia varietà di pezzi. Per l'integrazione in sistemi di bloccaggio a punto zero, sono disponibili opzionalmente fori di montaggio personalizzati; come elementi di posizionamento possono essere utilizzate piastre a griglia, piastre adattatrici o soluzioni completamente integrate. Funzioni aggiuntive come sistema di cambio rapido griffe, monitoraggio della corsa di serraggio, monitoraggio della forza di serraggio, funzione di mantenimento della pressione e lubrificazione centrale consentono un'ampia adattabilità ai requisiti specifici del processo.

Le principali applicazioni del PZS² sono il bloccaggio di grezzi, il bloccaggio di precisione e l'automazione dei pezzi nella produzione in grande serie. Sviluppata e prodotta da Spreitzer a Rottweil, la PZS² fa parte di un programma completo di tecnica di bloccaggio per la lavorazione automatizzata e ad alta precisione dei pezzi.
