Meccanismo di taglio del filo diamantato senza fine per vetro ottico e materiali rivestiti in 3D

{{{sourceTextContent.subTitle}}}

Meccanismo di taglio del filo diamantato senza fine per vetro ottico e materiali rivestiti in 3D

{{{sourceTextContent.description}}}

1. Introduzione: La sfida del taglio del vetro ottico rivestito in 3D
Nella moderna produzione ottica la domanda di componenti con rivestimenti funzionali su vetro è in rapida crescita. Il processo di taglio del vetro ottico rivestito in 3D introduce sfide significative. Rivestimenti multistrato come SiO₂, MgF₂, ITO o film polimerici sono tipicamente incollati a un substrato di vetro con proprietà meccaniche e termiche diverse. Quando si utilizzano i metodi di taglio convenzionali, la mancata corrispondenza del modulo, la presenza di tensioni residue e l'apporto termico possono portare alla delaminazione del rivestimento, a microfratture o a un parziale distacco. La sfida principale nel taglio del vetro ottico rivestito in 3D consiste nell'evitare di danneggiare il rivestimento, ottenendo al contempo una separazione precisa e pulita del substrato di vetro.

2. Meccanismi di rottura nei metodi convenzionali
Quando si esegue il taglio del vetro ottico rivestito in 3D con metodi laser o a lama, si verificano diversi meccanismi di rottura:

Il carico termico durante il taglio laser aumenta significativamente la temperatura locale, causando la formazione di bolle nel film polimerico o la microfrattura del rivestimento duro.
Il taglio meccanico a lama o a filo alternativo introduce elevate sollecitazioni puntiformi e vibrazioni, producendo scheggiature all'interfaccia rivestimento-substrato.
Il taglio a getto d'acqua può ridurre il calore, ma introduce intrusioni di fluidi, turbolenze e può compromettere la struttura fine dei micro-rivestimenti.
Questi meccanismi compromettono la qualità della superficie e l'integrità funzionale delle ottiche rivestite.
3. Come il filo diamantato senza fine risolve questi problemi
L'uso di un filo diamantato senza fine nel taglio del vetro ottico rivestito in 3D risolve i problemi principali grazie a tre caratteristiche tecniche principali:

Taglio a bassa tensione: Il design ad anello continuo applica un carico di trazione distribuito e stabile piuttosto che forze elevate localizzate, riducendo così lo stress da taglio sull'interfaccia rivestimento-substrato.
Velocità lineare uniforme: poiché il filo non inverte la direzione, le fluttuazioni di velocità sono minime. Questa stabilità elimina gli eventi di micro-shock che possono innescare la delaminazione durante il taglio del vetro ottico rivestito in 3D.
Ambiente di taglio freddo: Un sistema a filo diamantato ad anello chiuso utilizza un refrigerante (spesso acqua deionizzata) per rimuovere rapidamente il calore. Il risultato è che l'aumento di temperatura nella pila multistrato rimane trascurabile, preservando l'adesione del film e la microstruttura.
L'insieme di questi fattori consente di tagliare il vetro ottico rivestito in 3D con un danno minimo ai rivestimenti, una scheggiatura minima dei bordi e una post-lavorazione minima per la finitura.
4. Risultati osservati nella pratica

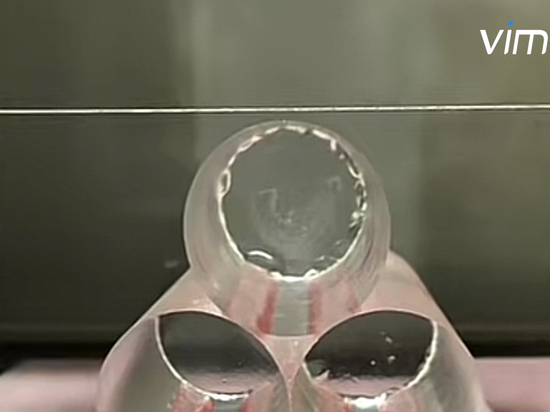

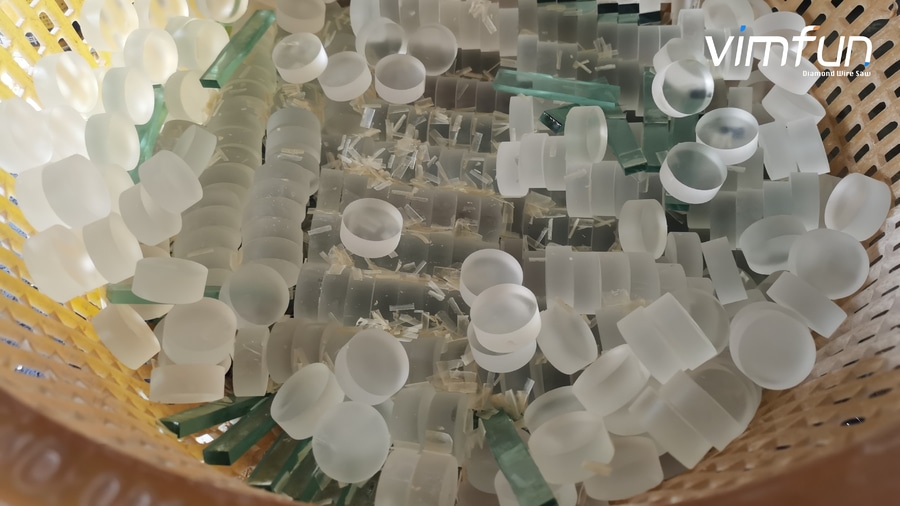

Nella produzione effettiva di taglio di vetro ottico rivestito in 3D utilizzando seghe a filo diamantato senza fine, sono evidenti i seguenti risultati:

Lo strato di rivestimento rimane intatto intorno al bordo di taglio, senza delaminazione o distacco visibile al microscopio ottico.
La rugosità superficiale (Ra) del vetro dopo il taglio scende sotto 0,15 µm, riducendo o eliminando le successive fasi di lucidatura.
La scheggiatura dei bordi si riduce drasticamente; molti clienti riferiscono di rotture dei bordi inferiori all'1% rispetto alle percentuali a due cifre dei metodi convenzionali.
La perdita di kerf ridotta e la zona minima influenzata dal calore consentono un'elevata resa e un rendimento prevedibile nelle operazioni di taglio del vetro ottico rivestito in 3D.
5. Modello consigliato: SGRI 20 per il taglio avanzato del vetro ottico rivestito in 3D

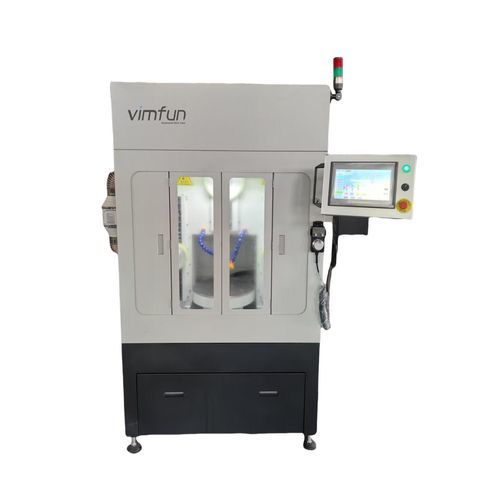

SGRI-20 Macchina per il taglio ad anello CNC, taglio del vetro ottico rivestito in 3D
Macchina per il taglio di anelli CNC SGRI-20 ad alta precisione, progettata per una sagomatura efficiente e costante degli anelli.
Per i produttori che cercano versatilità nel taglio del vetro ottico rivestito in 3D, la SGRI 20 rappresenta la soluzione ottimale. Questa sega a filo diamantato multifunzione supporta:

Taglio ad alta precisione di wafer ottici rivestiti
Taglio di profili per componenti ottici strutturati o sagomati
Taglio rotazionale di prismi e parti sfaccettate
L'asse di rotazione del pezzo integrato consente di tagliare geometrie complesse in un'unica configurazione, ideale per progetti ottici avanzati in cui l'allineamento e la conservazione del rivestimento sono fondamentali. In combinazione con la tensione del filo programmabile, il controllo della velocità e la stabilizzazione dinamica dell'attrezzatura, l'SGRI 20 offre una flessibilità e un'integrità di taglio senza pari per i materiali rivestiti in 3D.

6.Conclusione
Per i componenti ottici di alto valore in cui l'interfaccia tra il vetro del substrato e i rivestimenti funzionali è fondamentale, il taglio del vetro ottico rivestito in 3D mediante filo diamantato senza fine rappresenta una soluzione robusta. Evita le principali modalità di guasto dei metodi di taglio tradizionali - danni termici, delaminazione del rivestimento e scheggiatura - e consente di ottenere bordi puliti, un'elevata resa e una minore lavorazione a valle. I produttori che desiderano mantenere l'integrità del rivestimento e ottenere finiture di precisione dovrebbero prendere in considerazione l'adozione di una strategia di taglio con filo diamantato senza fine.
