Una sega a filo per lingotti di germanio che taglia grezzi per lenti a forma libera direttamente da file DXF

{{{sourceTextContent.subTitle}}}

Vimfun SGI 44: una sega a filo per lingotti di germanio che taglia grezzi di lenti di forma libera direttamente da file DXF

{{{sourceTextContent.description}}}

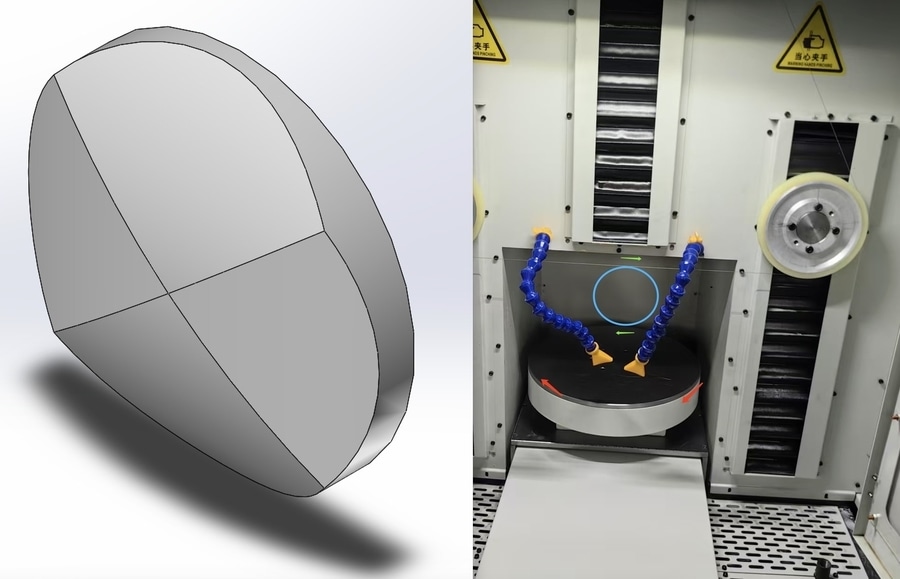

La sega a filo per il taglio di lingotti di germanio SGI 40 di Vimfun è in grado di lavorare lingotti di Ge di dimensioni standard — Ø 185 × L 400 mm — con due modalità di taglio gestite da un unico controller: il taglio rettilineo automatico per i wafer di produzione e una modalità contorno DXF che traccia forme libere direttamente dal lingotto.

La modalità contorno è l’elemento che fa la differenza. Mezzalune, grezzi per lenti fuori asse e contorni irregolari — geometrie che una punta a corona o una sega ID non sono in grado di produrre — vengono tagliati in un unico passaggio con un taglio a circuito chiuso di circa 0,5 mm, con una ripetibilità Y/Z di ±0,01 mm. Il calcolo del materiale su un substrato da 2.200 $/kg: un grezzo a forma di mezzaluna da 73 × 53 mm realizzato in modo tradizionale (rettangolo più fresatura) comporta uno spreco di circa 6,5 g di germanio; tagliato a filo lungo il contorno DXF, lo spreco è di circa 0,8 g. Con 1.000 semilavorati all’anno, si tratta di oltre 11.000 $ di germanio risparmiato.

La piattaforma è collaudata in produzione: Sunny Optical (HKSE: 2382) ha adottato la serie SGI per una lente asimmetrica a mezzaluna in germanio che tre metodi tradizionali non erano riusciti a produrre in serie, ha riportato un miglioramento della resa di circa il 30% e da allora ha ampliato l’utilizzo a oltre 30 macchine Vimfun nei propri siti.

Vimfun offre un taglio di contorno di prova gratuito su file DXF e materiale forniti dal cliente.
