Guida personalizzata all'avvolgimento delle bobine con nucleo d'aria per ingegneri e acquirenti

{{{sourceTextContent.subTitle}}}

Scopri come funziona l'avvolgimento personalizzato delle bobine con nucleo d'aria, compresi la progettazione, i materiali, i processi di produzione, le applicazioni e i fattori chiave per ingegneri e acquirenti.

{{{sourceTextContent.description}}}

Avvolgimento di bobine con nucleo d'aria su misura: una guida per ingegneri e acquirenti

Le bobine con nucleo d'aria su misura sono molto richieste nel settore dell'elettronica ad alta frequenza, dove la perdita di segnale è minima e l'efficienza e la precisione del comportamento elettromagnetico sono molto elevate. A differenza delle bobine con nucleo in ferrite o in ferro, la bobina con nucleo d'aria contiene aria nella sua composizione, che costituisce il materiale magnetico del nucleo della bobina.
La scelta del produttore di bobine con nucleo d’aria personalizzate è una decisione importante per ingegneri e acquirenti, che devono garantire il rispetto dei valori richiesti in termini di induttanza, resistenza, dimensioni, potenza nominale e affidabilità della bobina. In questa guida descriveremo il processo di avvolgimento delle bobine con nucleo d’aria personalizzate e come selezionare un fornitore. _

Capitolo 1: Che cos’è un induttore con nucleo d’aria personalizzato?
Bobina con nucleo d’aria personalizzata Una bobina con nucleo d’aria personalizzata è un tipo di componente elettromagnetico che si ottiene avvolgendo un filo di rame isolato in una determinata forma senza un nucleo magnetico. Il campo magnetico si genera grazie alla corrente che attraversa l’avvolgimento.
Poiché la bobina con nucleo d’aria non possiede un nucleo in ferro o ferrite, presenta le seguenti proprietà:
BASSE PERDITE MAGNETICHE
Prestazioni ad alta frequenza: eccellenti
Stabilità dell’induttanza
Non soggetta a saturazione
Elevata linearità.
Design leggero
Le bobine con nucleo d’aria personalizzate sono tipicamente progettate in base alle esigenze del cliente, quali:
Valore di induttanza (mH, uH)
Frequenza di funzionamento
Diametro del filo
Diametro della bobina
Numero di spire
Corrente nominale
Resistenza
Metodo di montaggio

Capitolo 2: Come funzionano le bobine con nucleo d’aria?
Per produrre una bobina con nucleo d’aria, il filo di rame viene accuratamente modellato in una forma calcolata di bobina.
I passaggi fondamentali nell’avvolgimento della bobina con nucleo d’aria sono:
1. Calcolo della bobina
Prima del processo di fabbricazione, gli ingegneri devono calcolare i parametri necessari della bobina:
2 Induttanza.
Numero di spire
Diametro della bobina
Sezione del filo
Passo delle spire
Corrente di funzionamento
L’induttanza è definita principalmente dai seguenti parametri:
Numero di spire
Lunghezza della bobina
Passo dei fili
Diametro della bobina
L’accuratezza del calcolo garantisce il soddisfacimento dei requisiti elettrici della futura bobina.

2. Selezione del filo di rame
Il filo è un parametro critico per il funzionamento della bobina.
Esistono diverse opzioni per il filo di rame:
Filo di rame smaltato
Il filo viene spesso utilizzato per i seguenti scopi:
Eccellente isolamento
Resistenza alle alte temperature
Capacità di avvolgimento
Filo Litz
Applicazioni ad alta frequenza grazie ai seguenti vantaggi del filo:
Riduzione delle perdite per effetto pelle.
Riduzione della resistenza in corrente alternata
Riduzione delle perdite di energia
Materiali speciali per fili.
In alcune applicazioni è necessario ricorrere a questo tipo di filo:
Cavi per alte temperature
Filo autosaldante
Rivestimenti isolanti speciali

3. Avvolgimento di bobine di precisione
Il filo di rame viene avvolto nella forma desiderata della bobina tramite macchine avvolgitrici automatiche.
Controllo del processo di avvolgimento:
Tensione del filo
Numero di spire
Precisione del passo.
Diametro della bobina
Organizzazione degli strati
È necessario un controllo preciso del processo di avvolgimento per produrre bobine con nucleo d’aria personalizzate ad alte prestazioni.

4. Fissaggio e protezione della bobina
Dopo l’avvolgimento della bobina è necessario eseguire alcune procedure aggiuntive:
Procedura di incollaggio
Rivestimento epossidico
Polimerizzazione a caldo
Alloggiamento (protezione)
Terminali per l’installazione
Queste procedure migliorano:
La resistenza meccanica
La resistenza alle vibrazioni
L’affidabilità a lungo termine

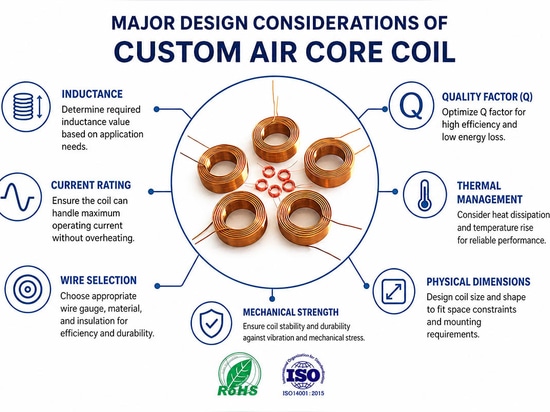

Capitolo 3: Principali considerazioni progettuali relative alle bobine con nucleo d’aria personalizzate
Esistono diversi parametri importanti della bobina a cui gli ingegneri devono prestare attenzione durante la progettazione di una bobina con nucleo d’aria personalizzata.
1. Valore di induttanza
Il valore di induttanza è il parametro più critico.
Un aumento dell’induttanza richiede solitamente:
Un maggior numero di spire
Dimensioni maggiori della bobina
Maggiore lunghezza da avvolgere
La progettazione deve tenere conto dei requisiti di induttanza alla luce dei limiti fisici.

2. Numero di spire
Le bobine con nucleo d’aria sono particolarmente adatte alle applicazioni ad alta frequenza.
Le applicazioni tipiche sono:
Circuiti RF
Sistemi di ricarica induttiva
Apparecchiature di comunicazione
Sensori
Oscillatori .
La geometria della bobina è un fattore critico alle alte frequenze.
3. Dimensioni e geometria della bobina
Per le bobine con nucleo d’aria personalizzate è possibile realizzare diverse forme:
Anelli circolari
Bobine a spirale
Bobine cilindriche
Bobine piatte
Avvolgimento multistrato
La forma dipende da:
Area di installazione
Requisiti del campo magnetico
Ambiente di applicazione
4. Capacità di trasporto di corrente
Il diametro del filo definisce il valore della corrente massima.
Un diametro maggiore garantisce:
Minore resistenza
Maggiore capacità di trasporto di corrente
Minore surriscaldamento
Gli ingegneri devono definire:
Corrente elettrica continua
Corrente massima
Ciclo di lavoro
Limiti di aumento della temperatura

Capitolo 4: Vantaggi dell’avvolgimento personalizzato delle bobine con nucleo d’aria
1. Migliore risposta alle alte frequenze
Le bobine con nucleo d’aria sono ideali per applicazioni ad alta frequenza grazie all’assenza di perdite nel nucleo magnetico.
2. Assenza di saturazioni magnetiche
Le bobine con nucleo d’aria non subiscono saturazioni magnetiche in presenza di forti campi magnetici, a differenza delle bobine con nucleo in ferrite o in ferro.
3. Elevata versatilità progettuale
Il produttore su misura può personalizzare:
Dimensioni della forma
Tipo di filo
Induttanza
Terminali per soddisfare i requisiti specifici dell’applicazione.
4. Proprietà elettriche affidabili
Le bobine con nucleo d’aria sono affidabili grazie alle proprietà elettriche stabili, indipendentemente dal materiale del nucleo.

Capitolo 5: Applicazioni delle bobine con nucleo d’aria personalizzate
Le bobine con nucleo d’aria personalizzate trovano ampia applicazione in molti settori diversi.
1. Tecnologie di ricarica wireless
Le bobine con nucleo d’aria sono utilizzate nelle seguenti applicazioni:
Trasmissione di potenza
Piattaforme di ricarica
Dispositivi di trasferimento di energia
2. Apparecchiature RF e di comunicazione
Utilizzo delle bobine con nucleo d'aria:
Antenne
Filtri di segnale
Circuiti di frequenza
3. Dispositivi medici
Utilizzo delle bobine con nucleo d'aria:
Sensori medici
Dispositivi di imaging
Sistemi di rilevamento
4. Sistemi di controllo industriale
Impiego delle bobine con nucleo d’aria:
Sensori
Dispositivi elettromagnetici
Unità di controllo .
5. Elettronica automobilistica
Impiego delle bobine con nucleo d’aria in:
Sistemi di ricarica per veicoli elettrici
Sistemi di gestione della batteria
Sensori automobilistici

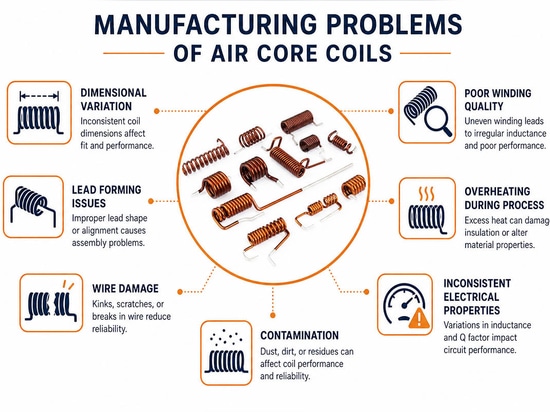

Capitolo 6: Problemi di produzione delle bobine con nucleo d’aria
1. Mantenimento della precisione dell’induttanza
Piccole variazioni nei seguenti parametri possono influire sul valore dell’induttanza:
Distanza tra i fili
Diametro della bobina
Numero di spire
È necessario un rigoroso controllo del processo di produzione.
2. Controllo della tensione del filo
Una tensione del filo errata comporta:
Avvolgimento irregolare
Deformazione della bobina
Distorsione dei parametri elettrici
Il controllo di qualità del processo è garantito da un impianto di avvolgimento professionale.

3. Regolazione della temperatura
Il riscaldamento della bobina dipende dai seguenti fattori:
Livello di corrente
Resistenza del filo
Ambiente operativo
I test termici sono indispensabili per le applicazioni ad alta potenza.

Capitolo 7: Come scegliere un produttore di bobine con nucleo d’aria personalizzate?
Esistono diversi criteri importanti che ingegneri e acquirenti dovrebbero tenere in considerazione nella scelta di un produttore di bobine con nucleo d’aria personalizzate:
1. Capacità di progettazione
Un produttore idoneo dovrebbe fornire i seguenti servizi:
Supporto alla progettazione delle bobine
Simulazioni elettriche
Realizzazione di prototipi
Consulenza tecnica
2. Macchinari di produzione
Sono da preferire i fornitori che dispongono delle seguenti attrezzature:
Avvolgitrice automatica
Apparecchiature di collaudo ad alta precisione
Sistemi di controllo qualità
3. Capacità di collaudo
I test importanti sono:
Test di induttanza
Misurazione della resistenza
Test di isolamento
Test di aumento della temperatura
Test di affidabilità
4. Esperienza nella personalizzazione
Il fornitore di fiducia dovrebbe fornire supporto nelle seguenti aree:
Produzione in piccoli volumi
Campioni ingegneristici
Produzione in serie
Requisiti speciali.

Capitolo 8: Lista di controllo per l’acquirente nei progetti di bobine con nucleo d’aria personalizzate
La scelta del fornitore corretto di bobine con nucleo d’aria personalizzate è fondamentale per garantire che i prodotti funzionino correttamente e in modo affidabile. L’acquirente deve avere a disposizione alcuni requisiti tecnici e verificare le capacità ingegneristiche del fornitore prima di prendere una decisione in merito alla collaborazione.

Innanzitutto, gli acquirenti devono comprendere quali parametri elettrici debbano essere presi in considerazione. In particolare, il valore di induttanza, la frequenza operativa, la resistenza, la corrente nominale e i requisiti di tensione sono tra i parametri più comuni. Essi influiscono in modo significativo sulle prestazioni delle bobine e devono essere verificati in fase di progettazione.

Gli acquirenti devono considerare anche i requisiti meccanici. Questi possono includere le dimensioni della bobina, la struttura dell’avvolgimento, il tipo di filo, il design dei terminali e lo spazio disponibile per l’installazione.

Inoltre, il fornitore deve disporre di una certa capacità di personalizzazione. Ciò significa che un produttore professionale di bobine con nucleo d’aria su misura deve fornire assistenza nella progettazione, nella prototipazione, nell’ottimizzazione ingegneristica e nella produzione in serie.

Occorre considerare anche il controllo qualità. È necessario verificare se il fornitore includa nella propria lista di attività il collaudo dell’induttanza, la misurazione della resistenza, la prova di isolamento, la prova di aumento di temperatura e la verifica dell’affidabilità.

Inoltre, prima di avviare la collaborazione, gli acquirenti dovrebbero verificare la capacità produttiva, i tempi di consegna, la quantità minima d’ordine e la struttura dei costi del fornitore. Il fornitore deve essere in grado di produrre sia prototipi che grandi volumi di prodotti.

Infine, l’acquirente deve valutare l’esperienza nel settore, la capacità di comunicazione e il supporto tecnico offerti dal produttore.

Prima dell’acquisto, l’acquirente dovrebbe chiarire le seguenti informazioni:
✓ Valore di induttanza richiesto
✓ Frequenza operativa
✓ Corrente massima
✓ Dimensioni della bobina
✓ Specifiche del filo
✓ Requisiti di temperatura
✓ Quantità di produzione
✓ Requisiti di collaudo
✓ Tempistiche di consegna
Specifiche ben definite aiutano a prevenire modifiche progettuali e ritardi nella produzione.

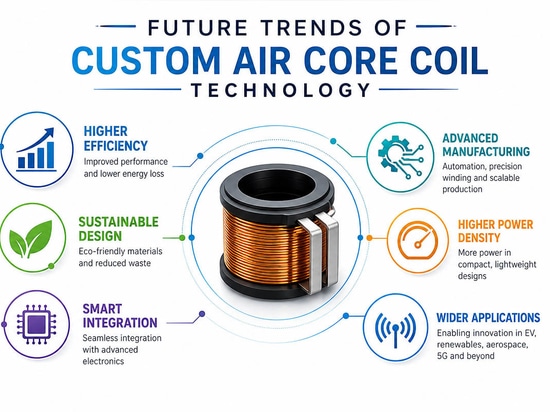

Capitolo 9: Tendenze future della tecnologia delle bobine con nucleo d’aria personalizzate
Inoltre, è altamente probabile che la domanda di bobine con nucleo d’aria personalizzate aumenti in modo significativo a causa della tendenza dei dispositivi elettronici a ridursi di dimensioni e a diventare più efficienti in termini di consumo energetico. Le direzioni future delle bobine con nucleo d'aria personalizzate dovrebbero mirare a garantire migliori proprietà elettriche, riducendo al minimo le dimensioni e i costi.

In primo luogo, una delle tendenze chiave nello sviluppo delle bobine con nucleo d'aria sarà la loro applicazione nei settori della trasmissione wireless di energia ad alta frequenza, delle comunicazioni 5G, dell’Internet delle cose e dei sensori. Poiché la frequenza operativa sta aumentando in questa direzione, saranno necessarie nuove tecniche di avvolgimento e combinazioni innovative di materiali per garantire un’induttanza stabile e ridurre le perdite di energia.

In secondo luogo, un’altra tendenza importante sarà la miniaturizzazione e la personalizzazione delle bobine. In particolare, sarà necessario sviluppare bobine con nucleo d’aria più compatte e potenti da impiegare nell’elettronica indossabile, in medicina, nell’industria automobilistica e nel settore dei semiconduttori.

In terzo luogo, le proprietà termiche delle bobine con nucleo d’aria personalizzate costituiranno un altro aspetto cruciale, soprattutto tenendo conto della necessità di carichi di corrente più elevati e del funzionamento continuo delle bobine.

Infine, le tecnologie di produzione intelligente e di monitoraggio della qualità forniranno ulteriori strumenti per aumentare l’efficienza del processo produttivo grazie a ispezioni in tempo reale e test automatici.

Pertanto, in quanto componenti fondamentali dei sistemi elettronici di prossima generazione, le bobine con nucleo d’aria personalizzate consentiranno di fornire soluzioni elettromagnetiche affidabili ed efficienti.

Capitolo 10: Avvolgimento di bobine con nucleo d’aria personalizzate - Domande frequenti
1. Che cos’è una bobina con nucleo d’aria?
Una bobina con nucleo d’aria personalizzata è una bobina con avvolgimento speciale priva di nucleo magnetico; il materiale del nucleo è l’aria, con induttanza stabile e prestazioni ad alta frequenza.
2. Quali materiali vengono utilizzati per le bobine con nucleo d’aria?
La maggior parte delle bobine con nucleo d’aria è realizzata in filo di rame smaltato, filo Litz o filo di rame speciale per alte temperature.
3. Perché scegliere una bobina con nucleo d’aria invece di una con nucleo in ferrite?
Le bobine con nucleo d’aria presentano perdite inferiori, migliori prestazioni alle alte frequenze e l’assenza di saturazione magnetica.
4. Le bobine con nucleo d'aria possono essere realizzate su misura?
Sì. Le dimensioni, la forma, l’induttanza, il tipo di filo e i parametri elettrici possono essere definiti in base alle specifiche del cliente.
5. In quali settori vengono utilizzate le bobine con nucleo d’aria personalizzate?
Sono ampiamente utilizzate nell’elettronica automobilistica, nei dispositivi medici, nelle apparecchiature RF, nella ricarica wireless e nei sistemi industriali.
6. Come si verifica la qualità di una bobina con nucleo d’aria?
I test tipici includono la misurazione dell’induttanza, la prova di resistenza, la prova di isolamento e la prova di aumento di temperatura.
7. Da cosa dipende l’induttanza di una bobina con nucleo d’aria?
I fattori principali sono il numero di spire, il diametro della bobina, la lunghezza dell’avvolgimento, il passo del filo e la geometria della bobina.
8. Quanto tempo occorre per realizzare una bobina con nucleo d’aria personalizzata?
I tempi di produzione del prototipo dipendono dalla complessità del progetto, ma solitamente sono necessarie diverse settimane per lo sviluppo, la produzione e il collaudo del prototipo.

Capitolo 11: Conclusione
Le bobine con nucleo d’aria personalizzate offrono prestazioni eccellenti in termini di stabilità ad alta frequenza, basse perdite e flessibilità nelle applicazioni di progettazione elettromagnetica. Conoscere il processo di avvolgimento, i requisiti di progettazione e le capacità dei fornitori aiuta ingegneri e acquirenti a compiere la scelta più appropriata.
Scegliere un produttore esperto di bobine con nucleo d’aria personalizzate consente di garantire un’elevata qualità e prestazioni affidabili del prodotto, dallo sviluppo del prototipo alla produzione in serie.

Informazioni su Weilong Technology
Fondata nel 2007, Weilong Technology vanta oltre 20 anni di esperienza nella produzione di solenoidi e bobine elettromagnetiche. Siamo specializzati nella progettazione, nello sviluppo e nella produzione di soluzioni elettromagnetiche personalizzate per clienti in tutto il mondo.
Le nostre capacità produttive comprendono un laboratorio di collaudo professionale, un reparto di stampaggio metalli, lavorazione CNC, sviluppo di utensili, avvolgimento di bobine di precisione e linee di assemblaggio. Grazie a attrezzature all’avanguardia, ingegneri esperti e rigorosi sistemi di controllo qualità, forniamo prototipi affidabili e soluzioni di produzione di alta qualità per diverse applicazioni industriali.
