Capitolo 1: Introduzione al calcolo della forza di trazione dei solenoidi
La scelta dell’attuatore corretto è fondamentale per garantire un funzionamento affidabile delle macchine industriali all’interno dei sistemi di automazione. I solenoidi rappresentano alcuni degli attuatori elettromagnetici più diffusi grazie alla loro rapidità di reazione, alle dimensioni ridotte, all’affidabilità di funzionamento e alla struttura semplice.
Tuttavia, uno dei parametri più critici da valutare è la forza di trazione dei solenoidi.
Una scelta errata della forza di trazione può causare una serie di problemi:
Il meccanismo non sarà in grado di eseguire le operazioni necessarie.
Il solenoide sarà sottoposto a un carico eccessivo, si surriscalderà e si guasterà.
La macchina diventerà instabile durante il funzionamento ad alta velocità.
L’aumento delle sollecitazioni meccaniche ridurrà la durata del solenoide.
Pertanto, è molto importante che gli ingegneri imparino a calcolare la forza di trazione dei solenoidi per scegliere l’attuatore giusto e migliorare le prestazioni dei macchinari.
Questo articolo fornisce informazioni sul calcolo delle forze di trazione dei solenoidi, sui fattori che le influenzano e sugli approcci pratici per la scelta dei solenoidi nei sistemi di automazione.

Capitolo 2: Che cos’è la forza di trazione di un solenoide?
La forza di trazione rappresenta la forza elettromagnetica generata dalla bobina del solenoide quando uno stantuffo viene attirato verso l’interno in seguito all’applicazione di energia elettrica.
La forza di trazione è la capacità del solenoide di spostare o trattenere un carico meccanico.
Nelle apparecchiature di automazione, la forza di trazione viene solitamente espressa in unità quali:
N
Grammo-forza (gf)
Chilogrammo-forza (kgf)
Lbf (Libbra-forza)
Conversioni: -
1 N ≈ 101,97 gf 1 kgf ≈ 9,81 N
Pertanto, ad esempio, un solenoide con una forza di trazione di 50 N è in grado di produrre:
50 × 101,97 = 5098 gf ovvero circa 5,1 kgf di forza di trazione.

Capitolo 3: Formula di base per la forza di trazione dei solenoidi

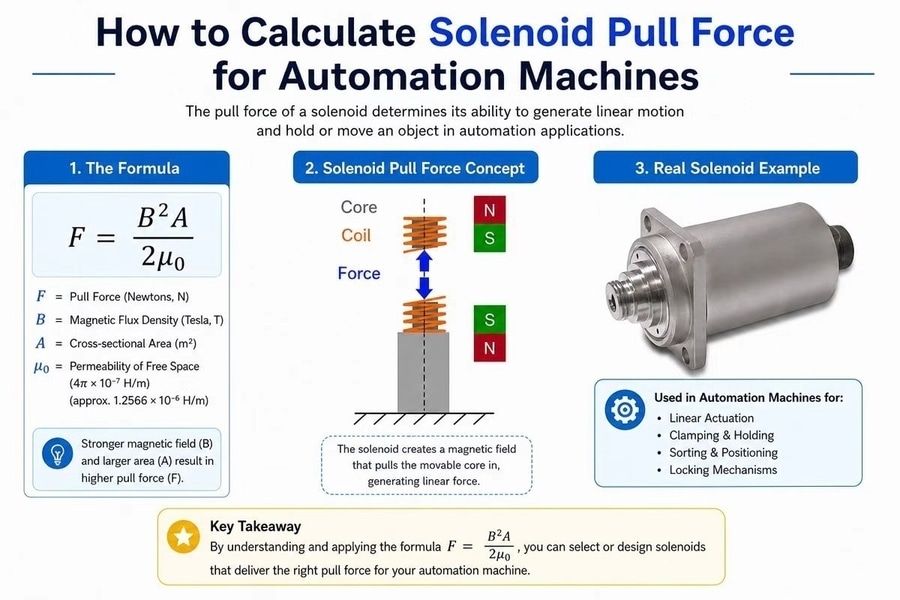

La forza elettromagnetica teorica dei solenoidi può essere calcolata utilizzando la seguente formula:

F = B² A² μ₀
Dove:
F = Forza di attrazione magnetica (N)
B = Densità di flusso magnetico (T)
A = Area effettiva dei poli (m²) μ₀ = Permeabilità del vuoto
Tuttavia, nelle applicazioni pratiche, il calcolo della densità di flusso magnetico è complicato dalla dipendenza dai seguenti fattori:
Numero di spire della bobina
Corrente
Materiali magnetici
Lunghezza del traferro
Progettazione dello stantuffo
Struttura del nucleo
Pertanto, i produttori di solenoidi forniscono la curva forza-corsa che illustra le prestazioni effettive della forza di trazione.

Capitolo 4: Forza di trazione e traferro
Il traferro rappresenta uno dei principali fattori che influenzano la forza di trazione del solenoide.
Regola empirica:
Maggiore forza di trazione = Minore traferro
Quando lo stantuffo è lontano:
Elevata resistenza magnetica.
L’efficienza magnetica diminuisce.
La forza di trazione diminuisce.
Quando lo stantuffo è vicino:
Circuito magnetico più forte.
Maggiore attrazione magnetica.
La forza di trazione è massima.
Esempio:
Un solenoide tubolare presenta:
Corsa Forza di trazione Distanza
Corsa 10 mm 20 N
Corsa 5 mm 45 N
Corsa 1 mm 100 N
Pertanto, è molto importante che gli ingegneri verifichino la forza di trazione necessaria alla corsa effettiva e non solo al valore massimo della forza.

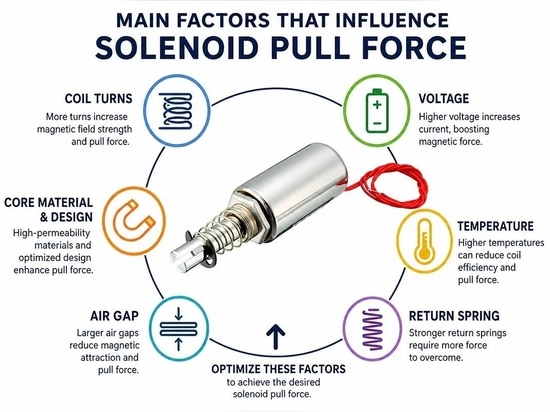

Capitolo 5: Fattori principali che influenzano la forza di trazione del solenoide
5.1 Corrente e tensione della bobina
La forza elettromagnetica è proporzionale alla potenza della bobina.
Un aumento della tensione comporta un aumento dei seguenti parametri:
Corrente della bobina
Intensità del campo (magnetico)
Forza di trazione
Per i solenoidi a corrente continua:
Potenza = Tensione × Corrente
Esempio:
Un solenoide da 12 V e uno da 24 V con lo stesso design possono avere prestazioni di forza diverse.
Tuttavia, una tensione maggiore comporta anche:
Maggiore produzione di calore
Maggiore consumo di energia
Aumento della temperatura della bobina
Pertanto, è necessario trovare un compromesso tra forza e prestazioni termiche.
5.2 Progettazione della bobina
La bobina è la parte principale del solenoide.
I parametri più importanti della bobina includono:
Numero di spire
SEZIONE DEL FILO
Un filo più spesso può condurre più corrente.
Resistenza
Tuttavia, una resistenza inferiore comporta una maggiore corrente e un maggiore consumo energetico.
Il produttore professionale di solenoidi ottimizza:
Il progetto dell’avvolgimento della bobina
La sezione del filo di rame
Il materiale isolante
Il ciclo di lavoro
5.3 Materiale dello stantuffo
Il materiale dello stantuffo influisce direttamente sull’efficienza magnetica.
I materiali comunemente utilizzati per gli stantuffi sono:
Acciaio a basso tenore di carbonio
Ferro puro
Acciaio inossidabile magnetico
I materiali con elevata permeabilità magnetica possono offrire:
Aumento della forza di trazione
Riduzione del tempo di risposta
Maggiore efficienza
Inoltre, le loro prestazioni possono essere migliorate tramite trattamenti superficiali quali la placcatura in nichel.

5.4 Lunghezza della corsa
La distanza percorsa dallo stantuffo del solenoide è definita corsa.
Alcune corse tipiche dei solenoidi per l’automazione:
1 mm.
3 mm
5 mm.
10 mm
20 mm
In generale, una maggiore lunghezza della corsa comporta una minore forza di trazione.
Ad esempio:
Il solenoide produce:
corsa di 2 mm, 80 N
40 N con una corsa di 8 mm
20 N con una corsa di 15 mm
Pertanto, è necessario che gli ingegneri definiscano:
Lunghezza della corsa richiesta
Forza alla corsa richiesta
Frequenza di funzionamento
prima di scegliere il solenoide.

Capitolo 6: Come calcolare la forza di trazione necessaria per le macchine automatiche
Approccio pratico al calcolo:
Fase 1: Calcolo del carico meccanico
È necessario stabilire l’entità del carico che deve essere spostato.
Esempio:
Una macchina deve azionare un meccanismo di bloccaggio:
Massa del carico:
10 kg
Forza di gravità:
10 * 9,81 = 98,1 N

Fase 2: Attrito e fattore di sicurezza
I sistemi di automazione richiedono sempre un margine di sicurezza.
Fattore di sicurezza raccomandato:
Applicazioni leggere: 1,5 ×
Applicazioni industriali: 2 ×
Applicazioni pesanti: 3 ×
Calcolo:
Forza richiesta:
98,1 N × 2 = 196,2 N
Pertanto, occorre scegliere un solenoide con almeno:
forza di trazione di 200 N. _

Fase 3: Verifica della forza alla lunghezza effettiva della corsa
Non scegliere mai in base alla forza massima.
Esempio:
Requisiti:
Corsa: 10 mm
Forza = 200 N
Portata del solenoide:
300 N a 0 mm di corsa corrispondono a:
150 N a 10 mm di corsa
Verificare sempre la curva di forza del solenoide fornita dal produttore.

Capitolo 7: Scelta della forza di trazione del solenoide per applicazioni automatizzate
Sistemi di automazione diversi richiedono forze diverse.
Piccoli dispositivi automatizzati
Applicazioni:
Sensori
Piccole serrature
Dispositivi medici
Elettronica
Forza normale:
5-30 N

Apparecchiature di automazione di medie dimensioni.
Applicazioni:
Trasportatori
Macchine di assemblaggio
Apparecchiature di collaudo.
Forza normale: .
30-150 N _

Automazione industriale pesante
Applicazioni:
Robotica
Raccordi industriali
Macchine per l’imballaggio
Forza normale:
150-1000 N+

Capitolo 8: Come migliorare la forza di trazione del solenoide

La forza di trazione del solenoide è un parametro importante in vari settori tecnici, tra cui l’automazione industriale, la robotica, le valvole, le serrature e il controllo del movimento. Una scarsa generazione di forza da parte di un solenoide può comportare l’incapacità di eseguire le operazioni richieste e persino il fermo macchina.

Per migliorare la forza di trazione del solenoide è necessario considerare i seguenti parametri: circuito magnetico, progettazione della bobina, progettazione delle parti meccaniche e condizioni di lavoro. Di seguito è riportato un elenco di soluzioni efficaci che vi aiuteranno a migliorare le prestazioni del vostro solenoide.

1. Aumentare la potenza e la corrente della bobina

Il campo magnetico generato dalla bobina determina la forza magnetica del solenoide. L’aumento della corrente nella bobina può aumentare la forza magnetica.

È possibile adottare i seguenti metodi:

Aumentare la tensione di esercizio entro i valori nominali;
Ridurre la resistenza della bobina;
Migliorare il diametro del filo e il numero di spire della bobina;

Tuttavia, aumentando la potenza, si presenta il problema dell’aumento della temperatura. È necessario bilanciare questi due fattori nella progettazione del solenoide per evitare il surriscaldamento della bobina.

2. Ridurre la lunghezza del traferro

Il traferro tra lo stantuffo e il nucleo magnetico influenza notevolmente le prestazioni del solenoide.

Un traferro ridotto garantisce:

Maggiore efficienza magnetica;
Maggiore forza di trazione;
Tempi di risposta più rapidi;

Nella progettazione del solenoide è necessario ottimizzare la posizione dello stantuffo e del nucleo magnetico per evitare spazi inutili.

Spesso la forza di trazione massima si osserva quando lo stantuffo è vicino al nucleo. Pertanto, è necessario verificare la forza nella posizione di lavoro effettiva.

3. Aumentare la qualità dei materiali magnetici

Le prestazioni del solenoide dipendono dalle proprietà dei materiali dello stantuffo e dell’alloggiamento.

I materiali con maggiore permeabilità magnetica aumentano il flusso magnetico e la forza di trazione.

Di solito questi materiali includono:

Ferro puro;
Acciaio a basso tenore di carbonio;
Acciaio inossidabile magnetico;

Tale approccio consentirà di aumentare la forza senza modificare le dimensioni del solenoide.

4. Ottimizzare la progettazione del circuito magnetico

Una corretta progettazione del circuito magnetico ne aumenta l’efficienza e riduce al minimo la dispersione magnetica.

I miglioramenti includono:

Ottimizzare la forma del nucleo;
Aumentare l’area magnetica effettiva;
Migliorare l’allineamento dello stantuffo;
Ridurre la resistenza magnetica;

La progettazione personalizzata del solenoide garantisce una struttura magnetica ottimale per la vostra applicazione specifica e, di conseguenza, prestazioni più elevate.

5. Ridurre l’attrito meccanico

L’attrito meccanico riduce la forza di uscita del solenoide.

Per aumentare le prestazioni è necessario:

Garantire un movimento fluido dello stantuffo;
Applicare un trattamento superficiale corretto;
Assicurare buone tolleranze di lavorazione;
Ridurre il carico meccanico in eccesso;

Il meccanismo a basso attrito consente di convertire una quota maggiore della forza elettromagnetica in forza meccanica.

6. Utilizzare una tecnologia di controllo della tensione adeguata

In molti sistemi di automazione è necessaria un’elevata forza di avviamento ma una potenza di mantenimento inferiore. Per risolvere questo problema, è possibile ricorrere alle seguenti tecniche:

Circuiti di aumento della tensione;
Controllo PWM;
Moduli di controllo per il risparmio energetico;

Tali metodi garantiscono un’elevata forza iniziale ma consumano meno energia durante il funzionamento.

Capitolo 9: Suggerimenti su come evitare errori comuni nella scelta di un solenoide

La scelta corretta del solenoide appropriato garantisce un funzionamento corretto, una maggiore durata e un funzionamento stabile dei macchinari industriali. Esistono molti errori comuni di selezione che potrebbero portare a una forza insufficiente, surriscaldamento, rottura o aumento dei costi di manutenzione delle apparecchiature. Conoscendo tali errori, avrete l’opportunità di scegliere il solenoide giusto.

1. Negligenza nella stima della forza e della corsa necessarie

L’errore più frequente consiste nello scegliere il solenoide in base alle sue dimensioni o al suo aspetto. Parametri quali la forza e la lunghezza della corsa rivestono invece la massima importanza. Se il solenoide non è in grado di generare una forza sufficiente a garantire la corsa richiesta, la posizione del carico non sarà corretta.

Quando si seleziona un solenoide, è importante tenere presente:

Forza necessaria di spinta o trazione
Lunghezza della corsa operativa
Resistenza meccanica e peso del carico
Fattore di sicurezza

Valutare sempre la tabella delle forze del solenoide, non limitandosi alla sola forza massima.

2. Scelta della tensione errata

Un altro errore è legato alla scelta di una tensione non corretta. Tutti i solenoidi sono prodotti per tensioni di esercizio ben definite, ad esempio 5 V, 12 V, 24 V o 48 V in corrente continua (CC).

Utilizzando il solenoide a una tensione superiore, si possono verificare problemi quali:

Surriscaldamento
Danneggiamento delle bobine
Riduzione della durata

Utilizzando una tensione inferiore, si potrebbero verificare:

Campo magnetico insufficiente
Reazione troppo lenta
Mancata attivazione

Assicurarsi di verificare la tensione del solenoide e di confrontarla con l’alimentazione della propria apparecchiatura.

3. Trascurare il ciclo di lavoro e le condizioni di dissipazione del calore

A volte, gli ingegneri prendono in considerazione solo la forza, ignorando il periodo di funzionamento. Un solenoide progettato per il funzionamento intermittente si surriscalderà durante il funzionamento continuo.

Considerare:

Ciclo di lavoro necessario
Frequenza di funzionamento
Temperatura dell’ambiente
Condizioni per la dissipazione del calore

4. Mancata considerazione dello spazio di installazione

Il solenoide può funzionare efficacemente ma essere comunque considerato un guasto, poiché non è possibile installarlo nell’apparecchiatura. Verificare:

Dimensioni di montaggio
Orientamento dei connettori e dell’albero
Spazio per il montaggio
5. Scelta di un solenoide di bassa qualità

Il solenoide più economico potrebbe non essere sufficientemente affidabile. Materiali inadeguati, una progettazione magnetica carente e la mancanza di test causeranno un aumento del tasso di guasti.

Come scegliere il fornitore di solenoidi giusto:

Informazioni sui test di forza
Test di durata
Informazioni sui controlli di qualità

Evitare questi errori comuni darà agli ingegneri l’opportunità di selezionare la soluzione con solenoide più adatta.

Capitolo 10: Conclusione
Nella progettazione di macchine per l’automazione, il calcolo della forza di trazione dei solenoidi rappresenta una fase molto importante. Oltre al carico necessario, gli ingegneri devono tenere conto della corsa, del ciclo di lavoro, della tensione, del design della bobina e del fattore di sicurezza.
Il processo di scelta corretto è il seguente:
Calcolare il carico meccanico.
Prevedere un margine di sicurezza.
Verificare la forza alla corsa di lavoro.
Verificare la tensione e il ciclo di lavoro.
Scegliere l’attuatore a solenoide corretto.
La scelta corretta del solenoide consente di aumentare l’affidabilità della macchina, prolungarne la durata e migliorare le prestazioni dell’automazione.
La collaborazione con un produttore specializzato in solenoidi può aiutare a ottimizzare il progetto magnetico e a ottenere l’equilibrio ottimale tra forza, dimensioni, consumo energetico e costo per le applicazioni di automazione industriale.

Capitolo 11: Domande frequenti sul calcolo della forza di trazione del solenoide
D1: Che cos’è la forza di trazione del solenoide?
La forza di trazione di un solenoide è la forza generata dal solenoide stesso per spostare o trattenere un carico meccanico.
D2: Come si calcola la forza di un solenoide?
La forza di un solenoide può essere calcolata in base al suo flusso magnetico, all’area dei poli, alla corrente, al design della bobina e alla distanza del traferro.
D3: La corsa influisce sulla forza di trazione di un solenoide?
Sì. All’aumentare della distanza di corsa, la forza di trazione diminuisce.
D4: Quale fattore di sicurezza viene utilizzato per un solenoide?
Di solito, i sistemi di automazione industriale hanno un fattore di sicurezza da 1,5 a 3 volte superiore al carico calcolato.
D5: Cosa influenza la forza di trazione di un solenoide a corrente continua?

{{medias[230212].title}}

{{medias[230212].description}}

{{medias[230213].title}}

{{medias[230213].description}}

{{medias[230214].title}}

{{medias[230214].description}}

{{medias[230216].title}}

{{medias[230216].description}}
