Guida completa alle caratteristiche e alle applicazioni dei solenoidi tubolari personalizzati

Capitolo 1: Introduzione ai solenoidi tubolari personalizzati
I solenoidi tubolari personalizzati stanno diventando sempre più diffusi nei settori dell’automazione, dell’industria automobilistica, della medicina, delle serrature intelligenti, delle valvole e delle apparecchiature di controllo del movimento grazie alle loro dimensioni ridotte, alla forza elevata, alla rapidità di reazione e all’affidabilità.
I solenoidi tubolari personalizzati (a differenza dei solenoidi generici disponibili in commercio) possono essere progettati specificamente per una determinata applicazione in base ai requisiti relativi a forza, corsa, tensione, ciclo di lavoro, dimensioni, modalità di montaggio, ambiente e durata di vita.
Un solenoide tubolare ben progettato è il dispositivo che consente di eseguire un controllo efficiente del movimento lineare, risparmiando spazio e migliorando l’affidabilità. Una progettazione scelta in modo errato, d’altra parte, può comportare prestazioni insufficienti, surriscaldamento, vita utile ridotta o problemi di installazione.
Questa guida completa tratta la struttura, i principi di funzionamento, le tipologie, i vantaggi, le applicazioni, gli aspetti progettuali, i criteri di selezione, il processo di ordinazione OEM e i fattori importanti da considerare nella scelta di un solenoide tubolare personalizzato.

Capitolo 2: Che cos’è un solenoide tubolare?
Il solenoide tubolare è un attuatore elettromagnetico che converte l’energia elettrica in movimento lineare.
Si tratta di un involucro tubolare dotato di un gruppo bobina e di uno stantuffo cilindrico che si muove quando viene applicata corrente elettrica alla bobina.
A seconda del progetto, lo stantuffo può essere utilizzato per eseguire:
Movimento di trazione
Movimento di spinta
Movimenti di spinta-trazione
Funzione di mantenimento
Le caratteristiche prestazionali di base di un solenoide tubolare sono:
Tensione di esercizio
Forza di uscita
Corsa.
Resistenza della bobina
Consumo energetico
Ciclo di lavoro
Tempo di reazione
Intervallo di temperatura
Grazie all’efficiente progettazione del circuito magnetico, i solenoidi tubolari sono in grado di generare una forza maggiore rispetto a molti attuatori elettromagnetici convenzionali di dimensioni simili.
_

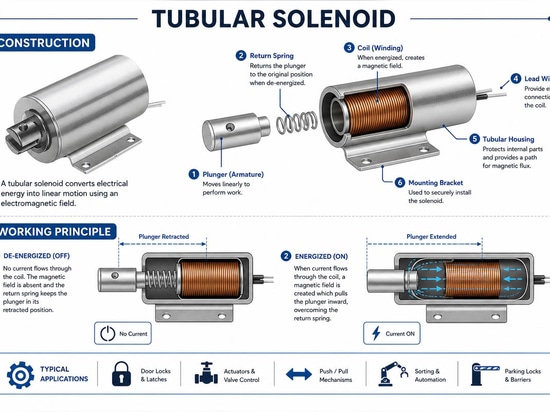

Capitolo 3: Struttura e principio di funzionamento del solenoide tubolare
Un tipico solenoide tubolare personalizzato comprende i seguenti componenti:

3.1 Bobina di rame
L’elemento di azionamento di un attuatore elettromagnetico è la bobina di rame.
La corrente che attraversa l’avvolgimento della bobina crea un campo magnetico. La forza magnetica è determinata dai seguenti parametri:
Numero di spire della bobina
Valore della corrente
Diametro del filo
Resistenza della bobina
Efficienza magnetica
La qualità del filo di rame e una tecnologia di avvolgimento avanzata contribuiscono alle prestazioni e riducono al minimo la generazione di calore.

3.2 Nucleo magnetico
Il flusso magnetico viene condotto attraverso il nucleo magnetico.
Materiali tipici:
Acciaio a basso tenore di carbonio
Ferrolega
Acciaio inossidabile magnetico
Un nucleo magnetico progettato correttamente può aumentare l’efficienza magnetica e la forza di uscita.

3.3 Stantuffo
In un solenoide tubolare è presente un elemento mobile chiamato stantuffo.
Di solito è realizzato con materiali magnetici ed è progettato per muoversi in modo lineare.
Le caratteristiche importanti sono:
Larghezza dello stantuffo
Trattamento superficiale
Durezza dei materiali
Progettazione del traferro
Lunghezza della corsa
3.4 Molla di ritorno
Nei solenoidi tubolari è possibile utilizzare una molla di ritorno.
La molla viene utilizzata per:
Riportare il pistone in posizione iniziale dopo la diseccitazione del solenoide
Mantenere la posizione di riposo
Controllare la forza di ritorno
La scelta della molla dipende dalla corsa richiesta e dalla forza di azionamento.

3.5 Alloggiamento
L’alloggiamento fornisce protezione agli elementi interni e funge da supporto meccanico.
Materiali tipici:
Acciaio, acciaio inossidabile
Alluminio
La nichelatura o i rivestimenti in zinco-nichel possono migliorare la resistenza alla corrosione.

Come funziona?
La sequenza di funzionamento è la seguente:
La corrente fluisce nella bobina,
La bobina produce un campo magnetico.
Il nucleo e lo stantuffo conducono il flusso magnetico.
Lo stantuffo viene spostato dalla forza magnetica.
Il movimento meccanico compie l’azione richiesta.
L’ottimizzazione della forza elettromagnetica avviene variando:
Il design della bobina
Il materiale magnetico
Il traferro
Il design dello stantuffo
La tensione di funzionamento

Capitolo 4: Tipi speciali di solenoidi tubolari
4.1 Solenoide tubolare di trazione
Un solenoide di trazione tira lo stantuffo all’interno della bobina quando viene alimentato.
Applicazioni:
Serratura elettromagnetica.
Apparecchiature di sicurezza
Interruttori meccanici
4.2 Solenoide tubolare a spinta
Un solenoide a spinta spinge lo stantuffo verso l’esterno quando viene alimentato.
Applicazioni per:
Valvole di controllo
Apparecchiature industriali
Sistemi di automazione
4.3 Solenoide tubolare push-pull
Il design push-pull consente il movimento in due direzioni opposte.
Vantaggi:
Libertà nella progettazione meccanica
Maggior numero di applicazioni
Adatto a meccanismi complessi

4.4 Solenoide tubolare a scatto
Grazie alla posizione di un solenoide a scatto, non è necessaria alimentazione per mantenere la posizione
Vantaggi:
Consumo energetico minimo
Risparmio energetico
Applicazioni alimentate a batteria
Applicazioni:
Serrature intelligenti
Apparecchiature portatili
Dispositivi IoT (Internet delle cose)

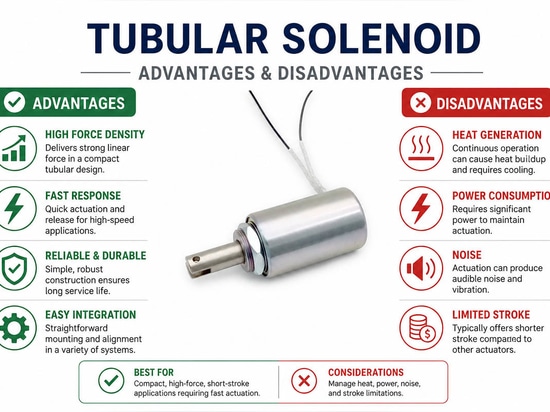

Capitolo 5: Vantaggi e svantaggi dei solenoidi tubolari personalizzati
Vantaggi
5.1 Forma compatta
La forma tubolare riduce lo spazio di montaggio e consente una facile integrazione in apparecchiature compatte.
5.2 Elevata potenza in uscita
I solenoidi tubolari generano una forza magnetica relativamente elevata rispetto a molti attuatori di piccole dimensioni.
5.3 Reazione rapida
All’alimentazione, lo stantuffo si muove rapidamente, rendendoli adatti all’uso in applicazioni di automazione.
5.4 Affidabilità
Il numero relativamente basso di elementi meccanici garantisce un’elevata affidabilità e una lunga durata.
5.5 Possibilità di personalizzazione
Il produttore può personalizzare i seguenti elementi:
Dimensioni
Potenza
Tensione
Connettore
Corsa
Rivestimenti

Svantaggi
5.6 Corsa limitata
La corsa dei solenoidi tubolari è solitamente più breve rispetto a quella dei motori o dei cilindri.
5.7 Generazione di calore
È necessaria una progettazione termica per dissipare il calore generato nella bobina durante il funzionamento continuo.
5.8 Interferenze magnetiche
L’impiego in apparecchiature sensibili può subire interferenze da campi magnetici esterni. _

Capitolo 6: Applicazioni dei solenoidi tubolari personalizzati

I solenoidi tubolari personalizzati sono comunemente utilizzati nella produzione di apparecchiature industriali che richiedono un controllo del movimento lineare. I solenoidi tubolari consentono tempi di reazione rapidi, un design compatto e un azionamento elettromeccanico affidabile. Inoltre, il solenoide tubolare è facile da integrare grazie alla sua forma cilindrica, che consente di esercitare forze elevate in uno spazio ridotto.

I solenoidi tubolari trovano applicazione nelle apparecchiature di automazione e produzione per operazioni di bloccaggio meccanico, posizionamento, serraggio, smistamento e alimentazione. Inoltre, i solenoidi tubolari sono molto veloci e possono controllare con precisione i movimenti nelle linee di produzione automatizzate e nelle applicazioni robotiche.

I solenoidi tubolari personalizzati sono comunemente utilizzati nel settore medico e sanitario in apparecchiature diagnostiche, pompe, analizzatori medici e dispositivi di controllo dei fluidi. Sono in grado di funzionare in modo molto stabile, consentendo al contempo di impostare individualmente la corsa e la forza. Questo è il motivo per cui i solenoidi tubolari sono adatti ad applicazioni di precisione.

I solenoidi tubolari vengono impiegati nei sistemi di controllo dei fluidi e delle valvole, come valvole a pinza, valvole pneumatiche e sistemi di controllo dei liquidi, dove garantiscono un funzionamento affidabile nelle operazioni di apertura e chiusura.

I solenoidi tubolari trovano impiego nel settore della sicurezza e del controllo degli accessi in serrature elettroniche, distributori automatici, armadietti e dispositivi di sicurezza. Sono caratterizzati da un’elevata forza di tenuta e da un’attivazione rapida.

Altri campi di applicazione includono il settore automobilistico, la strumentazione di laboratorio, l’automazione d’ufficio e la tecnologia dei dispositivi intelligenti. La configurazione dei solenoidi tubolari in termini di tensione, lunghezza della corsa, forza di trazione, montaggio e ciclo di lavoro consentirà di realizzare solenoidi in grado di soddisfare tutti i requisiti delle applicazioni industriali.

Capitolo 7: Come evitare errori comuni durante la fase di progettazione
Molti guasti dei solenoidi tubolari sono causati da decisioni errate in fase di progettazione.
Errore 1: I requisiti relativi alla forza non sono stati presi in considerazione
Soluzione:
Calcolo della forza richiesta tenendo conto di parametri quali
Peso del carico
Attrito
Forza elastica
Fattore di sicurezza
Errore 2: Selezione errata della tensione
Una tensione errata può portare ai seguenti problemi:
Forza insufficiente
Bruciatura
Distruzione della bobina
È necessario verificare:
Tensione
Corrente
Resistività, resistenza
Errore 3: Ignorare il ciclo di lavoro
Per il funzionamento continuo è necessaria una progettazione specifica.
Se il ciclo di lavoro è stato scelto in modo errato, può verificarsi un surriscaldamento.

Errore n. 4: mancata considerazione dell’ambiente
È necessario tenere conto di parametri quali:
Temperatura
Umidità
Presenza di polvere
Corrosione
Errore 5: realizzazione senza test su prototipo
I test su prototipo aiutano a verificare quanto segue:
Forza di uscita
Corsa
Aumento della temperatura
Durata

Capitolo 8: Scegliere il solenoide tubolare giusto per le proprie esigenze applicative. Considerare:
1. Definizione dei requisiti di forza: Forza di trazione
Forza di spinta Forza di presa
2. Lunghezza della corsa
Conferma della distanza di movimento richiesta.
3. Tensione
Valori comuni:
12 V CC 12 V CC 24 V CC 48 V CC
4. Ciclo di lavoro
Selezione in base alla frequenza operativa.
5. Spazio di installazione disponibile
Verificare i seguenti parametri:
Diametro
Lunghezza
Modalità di montaggio
6. Ambiente
Selezione dei parametri appropriati:
Grado di impermeabilità
Rivestimento
Materiale

Capitolo 9: Come scegliere il giusto produttore OEM di solenoidi tubolari
È consigliabile scegliere un produttore OEM affidabile in grado di fornire:
Capacità ingegneristiche
Da valutare:
Capacità di progettazione del prodotto
Simulazione magnetica
Sviluppo di prototipi
Capacità produttive
Capacità principali:
Lavorazione CNC
Avvolgimento bobine
Stampaggio metalli .
Linee di produzione
Apparecchiature di collaudo
Controllo qualità
Da verificare:
Prove di forza.
Prove di durata.
Prove termiche
Rapporti di ispezione
Esperienza nella personalizzazione
Il fornitore dovrebbe consentire:
Ordini di piccoli campioni
Produzione in serie
Attrezzature su misura

Capitolo 10: Perché i solenoidi tubolari personalizzati stanno diventando popolari

I solenoidi tubolari personalizzati sono diventati sempre più diffusi nel corso del tempo grazie alle proprietà uniche che ne caratterizzano l’uso. Sono di piccole dimensioni e hanno forma cilindrica, il che significa che offrono il massimo rapporto forza-peso e possono supportare corse lunghe.

Un altro fattore che li rende molto ricercati è la possibilità di personalizzazione. Questi prodotti sono altamente personalizzabili in termini di tensioni, tipi di stantuffo e modalità di montaggio, il che significa che possono essere utilizzati in diversi settori e per scopi diversi, quali serrature, apparecchiature mediche e automazione. Inoltre, il design può includere elementi quali manicotti in acciaio inossidabile e rivestimenti in Teflon che ne aumentano la durata meccanica riducendo l’attrito. Inoltre, sono dotati di un involucro completamente chiuso che impedisce alla polvere e allo sporco di penetrare all’interno del solenoide. I principali fattori trainanti del mercato dei solenoidi tubolari personalizzati sono le iniziative di automazione avviate a livello mondiale e, in particolare, nella regione Asia-Pacifico.

Questa regione è attualmente leader e contribuisce in modo significativo alla crescita del mercato. Le prospettive future sono positive e stabili. In conclusione, i solenoidi tubolari personalizzati rappresentano una soluzione a molti problemi ingegneristici.

Capitolo 11: Guida alla risoluzione dei problemi per i solenoidi tubolari personalizzati

I solenoidi tubolari personalizzati trovano numerose applicazioni nell’automazione, nei macchinari, nelle apparecchiature mediche, nelle serrature, nelle valvole, nella robotica e in vari sistemi di controllo. Il malfunzionamento può essere correlato a problemi elettrici, meccanici o di progettazione. Di seguito sono riportati alcuni suggerimenti per la risoluzione dei problemi che possono aiutare a individuare eventuali anomalie e a risolverle.

1. Il solenoide non funziona

Possibili cause:

Mancanza di alimentazione / tensione non adeguata
Collegamento elettrico difettoso o scadente
Bobina danneggiata o bruciata
Surriscaldamento causato da un ciclo di lavoro non corretto

Soluzioni:

Assicurarsi che vi sia alimentazione e che la tensione sia adeguata per quel particolare solenoide.
Ispezionare il cablaggio elettrico e i terminali di collegamento.
Misurare la resistenza della bobina con un multimetro e assicurarsi che il valore rientri nei limiti normali.
Non superare il ciclo di lavoro del solenoide.
2. Forza di trazione o spinta insufficiente

Cause del problema:

La tensione non è adeguata o la corrente è insufficiente
Spazio eccessivo tra il pistone e il nucleo.
Scelta errata della forza della molla
Carico meccanico eccessivo.

Soluzioni.

Assicurarsi che vengano utilizzate tensione e corrente corrette.
Controllare la lunghezza della corsa e il gruppo stantuffo.
Ridurre l’eccessiva resistenza meccanica.
Fare riferimento alle specifiche del solenoide per la lunghezza della corsa e il valore della forza.
3. Surriscaldamento del solenoide

Motivi del surriscaldamento:

Funzionamento in servizio continuo oltre il ciclo di lavoro nominale
Sovratensione in ingresso
Dissipazione del calore difettosa
Variazione di tensione indotta dall’alta temperatura

Soluzioni:

Assicurarsi che il solenoide sia progettato per il funzionamento in servizio continuo.
Utilizzare la tensione corretta.
Migliorare la dissipazione del calore o aumentare la ventilazione.
Valutare la riprogettazione della bobina al fine di migliorarne la resistenza alle temperature più elevate.
4. Movimento lento o irregolare

Possibili cause:

Contaminazione interna nel tubo
Disallineamento dello stantuffo e attrito
Lubrificazione inadeguata
Molla di ritorno rotta.

Soluzioni:

Pulire le parti interne e assicurarsi che lo stantuffo funzioni correttamente.
Controllare il gruppo stantuffo e l’allineamento meccanico.
Sostituire le molle difettose o scegliere specifiche migliori.
5. Rumore o vibrazioni

Cause:

Impatto dello stantuffo alla fine della corsa
Sistema di montaggio allentato
Risonanza del circuito magnetico

Soluzioni:

Utilizzare un sistema di smorzamento o modificare l’andamento della corsa.
Serrare le viti di fissaggio per garantire un sistema di montaggio stabile.
Migliorare il design del circuito magnetico per ridurre al minimo le vibrazioni.

Per i solenoidi tubolari personalizzati, è utile discutere informazioni importanti quali tensione, corsa, requisiti di forza, ciclo di lavoro, temperatura di esercizio e condizioni di installazione per prevenire eventuali problemi.
Guida alla risoluzione dei problemi per solenoidi tubolari personalizzati
Problema Possibile causa Soluzione
Il solenoide non si muove Mancanza di alimentazione Controllare il collegamento della tensione
Forza insufficiente Tensione errata o sovraccarico Verificare le specifiche
Surriscaldamento Ciclo di lavoro errato Migliorare il progetto della bobina
Movimento lento Attrito meccanico Controllare l’allineamento dello stantuffo
Rumore durante il funzionamento Parti allentate Migliorare l’assemblaggio meccanico

12. Domande frequenti sui solenoidi tubolari
D1: Che cos’è un solenoide tubolare personalizzato?
Un solenoide tubolare personalizzato è un attuatore elettromagnetico progettato per soddisfare i requisiti specifici di un’applicazione.
D2: Quali informazioni devo fornire per ordinare un solenoide personalizzato?
È necessario fornire le seguenti informazioni:
Tensione
Forza
Corsa
Ciclo di lavoro
Dimensioni
Destinazione d’uso
D3: È possibile utilizzare solenoidi di tipo tubolare per il funzionamento continuo?
Sì, signore. I solenoidi tubolari per funzionamento continuo presentano un design ottimizzato della bobina e una gestione termica ottimizzata.
D4: Quali sono le applicazioni industriali dei solenoidi tubolari?
Sono ampiamente utilizzati nell’automazione, nelle applicazioni automobilistiche, nelle apparecchiature mediche, negli elettrodomestici e nei sistemi di sicurezza.
D5: Qual è la durata di un solenoide tubolare?
A seconda del design e delle condizioni operative, molti solenoidi tubolari possono raggiungere centinaia di migliaia di cicli.

13. Conclusione
I solenoidi tubolari personalizzati rappresentano una soluzione efficiente e affidabile per applicazioni che richiedono un controllo preciso del movimento lineare. Le loro dimensioni compatte, l’elevata forza, la reazione rapida e la possibilità di personalizzazione li stanno rendendo sempre più popolari in molti settori industriali.
La scelta corretta di un solenoide tubolare richiede di tenere in considerazione la forza, la corsa, la tensione, il ciclo di lavoro, l’ambiente e i requisiti di installazione.
Collaborare con un produttore esperto di solenoidi tubolari personalizzati garantisce prestazioni migliori, un’accelerazione del processo di sviluppo e la produzione OEM.
I solenoidi tubolari personalizzati rappresentano una delle migliori soluzioni per le applicazioni industriali odierne.
