Come prevenire il surriscaldamento del solenoide e prolungarne la durata

{{{sourceTextContent.subTitle}}}

Scopri come prevenire il guasto dei solenoidi causato da surriscaldamento, sovratensione, cicli di funzionamento eccessivi e problemi meccanici. Scopri consigli pratici per prolungare la durata dei solenoidi.

{{{sourceTextContent.description}}}

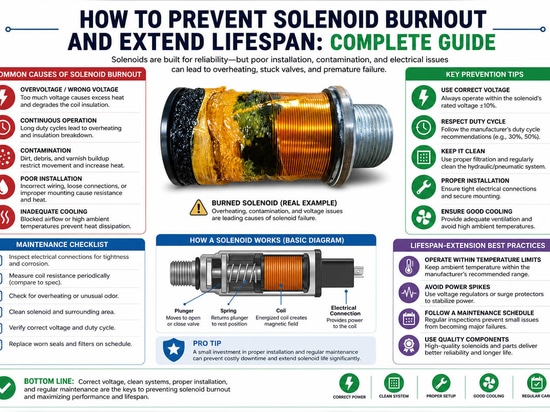

Come prevenire il guasto dei solenoidi e prolungarne la durata: guida completa

Introduzione al guasto dei solenoidi
I solenoidi possono essere utilizzati in diversi settori, dall’automazione industriale alle serrature intelligenti, ai dispositivi medici, al settore automobilistico, ai distributori automatici, alle valvole e ai dispositivi di sicurezza, grazie alla loro capacità di fornire il controllo del movimento utilizzando forze elettromagnetiche. Tuttavia, uno dei principali problemi che gli ingegneri devono affrontare quando lavorano con i solenoidi è il loro guasto.
Il guasto del solenoide può causare tempi di inattività delle apparecchiature, aumentare i costi di manutenzione e ritardare il processo di produzione. La causa principale del guasto del solenoide non è legata a difetti di fabbricazione, ma è correlata a incompatibilità di tensione, surriscaldamento, ciclo di lavoro inadeguato, sovraccarico meccanico e altre condizioni operative.
L’adozione di metodi di prevenzione adeguati, in grado di evitare il rischio di bruciatura del solenoide, influirà positivamente sulle sue prestazioni e sulla sua durata.

Capitolo 1: Come prevenire la bruciatura del solenoide?
La bruciatura del solenoide si verifica a seguito del danneggiamento degli avvolgimenti interni del solenoide dovuto al surriscaldamento o allo stress da tensione. Gli avvolgimenti in rame sono rivestiti con materiale isolante. Se la temperatura supera il limite di resistenza dell’isolante, quest’ultimo si rompe e provoca un cortocircuito negli avvolgimenti del solenoide.
Se l’isolamento della bobina del solenoide si guasta, si verificano:
Forza magnetica ridotta
Aumento del fabbisogno di corrente
Funzionamento intermittente (
Arresto completo del movimento
Danno permanente all’avvolgimento del solenoide
Nelle operazioni industriali, il malfunzionamento del solenoide può arrestare l’intero sistema; pertanto, l’affidabilità riveste un ruolo importante nella progettazione.

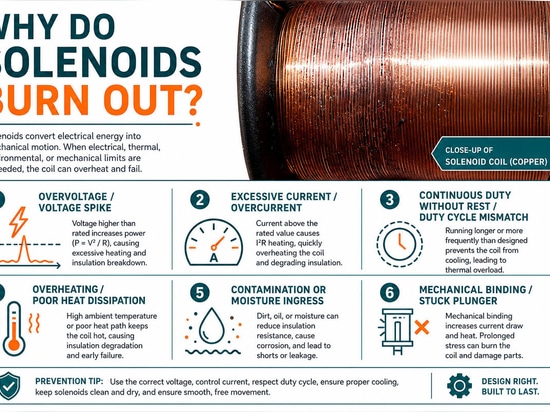

Capitolo 2: Perché i solenoidi si bruciano
1. Tensione di alimentazione errata
L’alimentazione del solenoide con una tensione superiore a quella specificata è una delle cause principali del guasto da surriscaldamento del solenoide.
Ad esempio:
Solenoide da 12 V CC alimentato con tensione a 24 V
Solenoide da 24 V con tensione instabile
Frequenza di funzionamento errata di un solenoide CA
L’alimentazione del solenoide con una tensione elevata provoca un’elevata corrente nella bobina:
Tensione più alta equivale a corrente più alta = maggiore generazione di calore = danneggiamento dell’avvolgimento del solenoide
Anche un funzionamento di breve durata con sovratensione può portare al bruciarsi del solenoide.
Consigli per la prevenzione
Verificare sempre la tensione nominale prima dell’installazione
Utilizzare un’alimentazione a tensione stabile
Aggiungere elementi di protezione dalla sovratensione dove necessario
Non utilizzare una tensione della batteria instabile

2. Surriscaldamento e ciclo di lavoro eccessivo
Ogni solenoide ha un ciclo di lavoro nominale che indica il periodo di tempo durante il quale il solenoide può rimanere eccitato.
I valori tipici del ciclo di lavoro sono:
Funzionamento intermittente (funzionamento di breve durata)
Ciclo di lavoro del 25%.
Ciclo di lavoro del 50%
Ciclo di lavoro del 100%
Se un solenoide progettato per un funzionamento di breve durata viene alimentato in modo continuo, il calore si accumulerà nella bobina.
Ad esempio:
Se si alimenta un solenoide per diverse ore, un solenoide con un tempo di attivazione nominale di 10 secondi si brucerà.
Consigli per la prevenzione
Scegliere un solenoide adatto al proprio ciclo di funzionamento
Individuare il tempo di attivazione e il tempo di riposo
Per il mantenimento a lungo termine, utilizzare un solenoide di mantenimento o di bloccaggio
Utilizzare il controllo PWM per ridurre il calore
3. Dissipazione del calore inadeguata
Il calore rappresenta la principale minaccia all’affidabilità del solenoide.
Durante il funzionamento, parte dell’energia elettrica viene convertita in forza magnetica e parte viene trasformata in calore. Se il calore si accumula nella bobina, la temperatura interna aumenta.
I fattori che influenzano la dissipazione del calore sono:
Spazio limitato per l’installazione
Temperatura elevata
Alloggiamento in plastica senza ventilazione
Funzionamento 24 ore su 24, 7 giorni su 7
Progettazione di montaggio inadeguata
Suggerimenti per la prevenzione :(
Assicurarsi che vi sia una ventilazione adeguata intorno al solenoide
Non posizionarlo vicino a fonti di calore
Utilizzare materiali resistenti al calore
Se è necessaria una forza maggiore, utilizzare un solenoide più grande
Un solenoide più grande è termicamente più efficiente, poiché offre più spazio per la bobina e garantisce una migliore dissipazione del calore.
4. Dimensioni errate del solenoide
Un errore frequente in fase di progettazione è la scelta del solenoide basata esclusivamente sulla tensione e sulla corrente.
Considerazioni per gli ingegneri:
Forza richiesta
Lunghezza della corsa
Frequenza di funzionamento
Condizioni di carico
Spazio disponibile per l’installazione
Ciclo di lavoro:
Fattori ambientali
Se un solenoide di piccole dimensioni deve spostare un carico pesante, la bobina del solenoide rimarrà eccitata senza completare la corsa e genererà molto calore.
Suggerimenti per la prevenzione:
Prima di selezionare un solenoide, considerare:
Requisiti di forza di spinta
Requisiti di forza di trazione
Lunghezza della corsa
Temperatura massima di esercizio
Durata di vita
Un solenoide correttamente selezionato sarà più efficace e avrà una durata di vita più lunga.
5. Problemi meccanici e blocco dello stantuffo
Il solenoide funziona grazie al movimento dello stantuffo all’interno dell’alloggiamento.
I problemi meccanici possono causare uno stress aggiuntivo alla bobina, ad esempio:
Contaminazione da sporco
Disallineamento
Attrito eccessivo
Installazione errata
Molla di ritorno rotta
Se lo stantuffo non è in grado di muoversi correttamente, il solenoide rimarrà in uno stato di alta corrente e genererà troppo calore.
Consigli per la prevenzione:
Mantenere pulita l’area dello stantuffo
Assicurarsi di allineare correttamente lo stantuffo durante l’installazione
Non sottoporre lo stantuffo a carichi laterali
Controllare il movimento meccanico durante la manutenzione.
Una progettazione meccanica adeguata è necessaria per operazioni di precisione quali le serrature intelligenti e i sistemi di automazione industriale.
6. Scelta errata della molla
Molti solenoidi push-pull sono dotati di una molla di ritorno. La forza della molla influenza direttamente le prestazioni del solenoide.
Una molla troppo potente richiede una maggiore forza magnetica e causa:
Elevato consumo energetico
Elevata temperatura della bobina
Riduzione della durata
Se la molla è troppo debole, il movimento di ritorno non sarà affidabile.
Suggerimenti per la prevenzione
Scegliere una forza della molla adeguata
Testare l’intero gruppo nell’unità meccanica.
Verificare il solenoide in condizioni operative reali
7. Problemi elettrici e mancanza di protezioni
L’accensione e lo spegnimento dei solenoidi generano picchi di tensione, specialmente durante la commutazione dei solenoidi a corrente continua (CC).
Quando l’alimentazione viene interrotta, il campo magnetico collassa e genera picchi di tensione inversa che possono danneggiare:
L’isolamento della bobina
I circuiti di controllo
I MOSFET del driver
I relè di contatto
Consigli per la prevenzione:
Utilizzare elementi di protezione quali:
Diodo flyback
Diodi TVS
Circuito snubber.
Questi elementi riducono lo stress elettrico e migliorano l’affidabilità dei sistemi a solenoide.

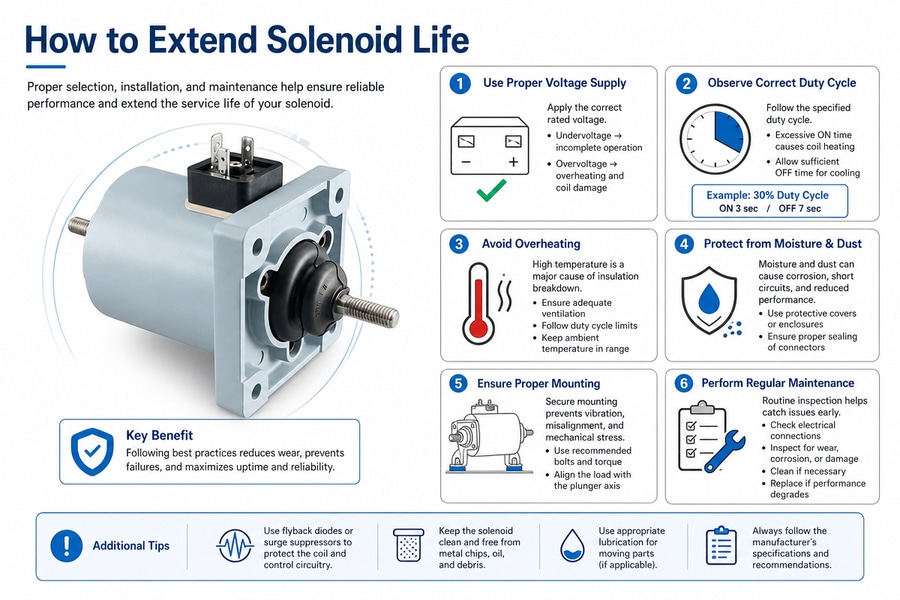

Capitolo 3: Come prolungare la durata dei solenoidi
1. Scegliere il tipo di solenoide adeguato
Per le diverse applicazioni sono necessari solenoidi diversi:
Solenoide tubolare
Ideale per:
Automazione industriale
Meccanismi di bloccaggio
Dispositivi (medici)
Vantaggi:
Struttura compatta
Elevata efficienza
Maggiore durata
Solenoide a scatto
Ideale per:
Applicazioni alimentate a batteria
Serrature intelligenti
Sistemi a risparmio energetico
Vantaggi:
Dissipazione di potenza solo durante la commutazione
Basso consumo energetico
Supporto per elettromagnete
Ideale per:
Sistemi per porte
Applicazioni industriali di tenuta
Scegliere il tipo giusto comporta meno stress e garantisce maggiore affidabilità.
2. Operare entro i limiti delle specifiche nominali
Operare sempre secondo le specifiche del produttore:
Tensione nominale
Corrente nominale
Spinta di corsa
Ciclo di lavoro
Intervallo di temperatura
Il modo più rapido per danneggiare irreparabilmente il solenoide è operare al di fuori delle specifiche.
3. Effettuare test e manutenzione regolari
Test regolari aiutano a identificare il problema prima di un guasto totale.
Elementi da verificare:
Temperatura della bobina
Rumore di funzionamento
Scorrevolezza del movimento
Stabilità della tensione
Usura meccanica
I tempi di inattività imprevisti delle apparecchiature industriali possono essere prevenuti con una manutenzione regolare.
4. Migliorare la progettazione del controllo del solenoide
La moderna tecnologia di controllo può prolungare la durata dei solenoidi.
Esempi:
Controllo PWM
Corrente media inferiore dopo l’attivazione.
Riduzione della tensione
Alta tensione per l’avvio
Tensione inferiore per il mantenimento.
Controllori intelligenti che monitorano
Temperatura attuale
Tempo di attivazione
Queste tecniche prevengono il surriscaldamento.

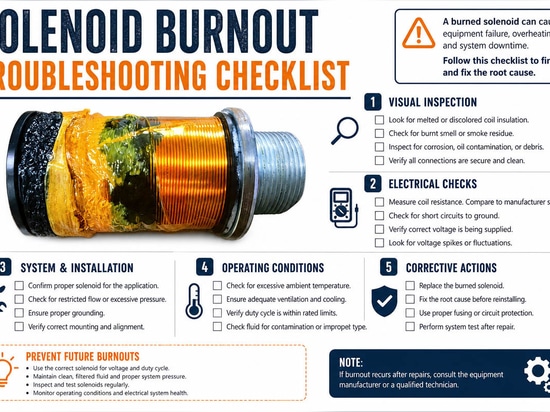

Capitolo 4: Lista di controllo per la risoluzione dei problemi relativi al guasto dei solenoidi
Guida alla risoluzione dei problemi relativi al guasto dei solenoidi
Prima di sostituire il solenoide guasto, è importante individuarne la causa. Le cause principali del guasto dei solenoidi sono condizioni di tensione errate, surriscaldamento, sovraccarico meccanico e scelta impropria del prodotto.
Di seguito è riportato l’elenco dei problemi più comuni relativi ai solenoidi e i consigli su come risolverli.

Voce da controllare Possibile problema Sintomi Soluzione consigliata
1. Tensione di alimentazione Tensione superiore al valore nominale del solenoide La bobina si surriscalda eccessivamente, odore di bruciato, guasto improvviso Verificare la tensione nominale e utilizzare un’alimentazione stabile
2. Corrente di alimentazione Corrente insufficiente o eccessiva Forza ridotta, movimento lento, surriscaldamento Verificare la capacità della fonte di alimentazione e adeguare i requisiti di corrente
3. Resistenza della bobina Avvolgimento della bobina danneggiato o in cortocircuito Assenza di movimento, consumo di corrente anomalo Misurare la resistenza della bobina e sostituire quella danneggiata
4. Ciclo di lavoro Il solenoide rimane eccitato troppo a lungo La temperatura aumenta continuamente, bruciatura della bobina Scegliere un modello con un ciclo di lavoro più elevato o ridurre il tempo di attivazione
5. Temperatura di esercizio Scarsa dissipazione del calore o temperatura ambiente elevata Forza ridotta, durata di vita ridotta Migliorare la ventilazione o scegliere un modello resistente al calore
6. Movimento dello stantuffo Blocco meccanico o attrito eccessivo Rumore ronzante ma nessun movimento Pulire lo stantuffo, controllare l’allineamento, rimuovere gli ostacoli
7. Requisiti di corsa La corsa è troppo lunga per il solenoide selezionato Funzionamento lento, forza insufficiente Scegliere un solenoide con corsa e forza nominale adeguate
8. Forza di carico Il carico esterno supera la forza nominale Impossibilità di completare il movimento, surriscaldamento Scegliere un modello di solenoide con forza maggiore
9. Forza della molla La molla di ritorno è troppo forte Elevato consumo di corrente, movimento debole Ottimizzare la forza della molla in base all’applicazione
10. Allineamento di installazione Solenoide montato in modo errato Usura irregolare, funzionamento rumoroso Regolare la posizione di montaggio e garantire un corretto allineamento
11. Protezione elettrica Mancanza di protezione contro i picchi di tensione Danni al controller, guasti ai contatti Aggiungere un diodo flyback, un diodo TVS o un circuito di protezione
12. Condizioni ambientali Polvere, umidità, corrosione, vibrazioni Blocco dello stantuffo, danni all’isolamento Utilizzare un grado di protezione adeguato e un design a tenuta stagna

Fase 1: Verifica dell’alimentazione
Prima di testare il solenoide, verificare se:
La tensione è corretta?
Ci sono problemi con l’alimentazione?
La fonte di alimentazione è in grado di fornire corrente sufficiente?
Si verificano picchi di tensione durante la commutazione?
Una delle cause più comuni di bruciatura del solenoide è il collegamento dello stesso a una fonte di alimentazione che fornisce una tensione superiore a quella nominale del solenoide.
Ad esempio:
Il collegamento di un solenoide da 12 V CC a un'alimentazione da 24 V potrebbe causare surriscaldamento e danni alla bobina.

Fase 2: Controllo della resistenza della bobina
Controllare la resistenza della bobina utilizzando un multimetro.
Possibili risultati:
Resistenza normale
Probabilmente la bobina è elettricamente integra.
Resistenza infinita (circuito aperto)
C’è una rottura del filo della bobina.
L’avvolgimento interno della bobina è danneggiato.
Resistenza bassa
Cortocircuito nell’avvolgimento della bobina.
Se la resistenza della bobina è anomala, potrebbe essere necessario sostituire il solenoide.

Fase 3: Verifica del surriscaldamento
Uno dei sintomi chiave dei problemi al solenoide è la temperatura.
Verificare:
La temperatura dell’alloggiamento durante il funzionamento.
Tempo di attivazione.
Tempo di raffreddamento tra un ciclo e l’altro.
Condizioni ambientali.
Le cause del surriscaldamento potrebbero essere:
Tensione errata.
Ciclo di lavoro elevato:
Sovraccarico
Scarsa ventilazione.
Se il solenoide si surriscalda continuamente, la bobina potrebbe guastarsi.

Fase 4: Verifica del movimento meccanico
La bobina del solenoide potrebbe funzionare elettricamente, ma presentare un malfunzionamento meccanico.
Verificare:
Lo stantuffo si muove correttamente?
È presente sporco o contaminazione?
La corsa è bloccata?
La molla è rotta?
In presenza di resistenza meccanica, la bobina deve lavorare di più e produce calore in eccesso.

Fase 5: Verifica dei requisiti di forza e corsa
Uno degli errori tipici nel processo di progettazione del solenoide è la sua scelta basata esclusivamente sulla tensione e sulle dimensioni.
La corretta selezione del solenoide deve tenere conto dei seguenti aspetti:
La forza di spinta.
La forza di trazione.
La lunghezza della corsa.
Lo stato di carico.
Il numero di cicli di lavoro.
Se la forza richiesta è superiore a quella che il solenoide è in grado di fornire, la bobina del solenoide rimane eccitata e si surriscalda.
Sintomi tipici di guasto del solenoide e relative soluzioni
Sintomo 1: Il solenoide non si muove
Cause:
Mancanza di alimentazione
Cavo bruciato
Tensione errata
Ostruzione meccanica
Soluzioni:
✓ Controllo dei collegamenti elettrici
✓ Misurazione della resistenza della bobina
✓ Verifica del movimento dello stantuffo.
✓ Verifica della tensione nominale.
Sintomo 2: Il solenoide è estremamente caldo
Possibili cause:
Superamento del ciclo di lavoro
Sovratensione
Solenoide di dimensioni insufficienti
Scarsa dissipazione del calore
Soluzioni
✓ Riduzione del tempo di attivazione
✓ Ottimizzazione del processo di raffreddamento
✓ Scelta di un solenoide per funzionamento continuo
✓ Valutazione dei requisiti dell’applicazione

Sintomo 3: Bassa forza del solenoide
Cause:
Bassa tensione di alimentazione
Corsa errata
Sovraccarico
Magneti troppo distanti
Soluzioni:
✓ Controllo della tensione ai terminali della bobina
✓ Riduzione al minimo del carico meccanico
✓ Scelta di un solenoide con un design più robusto

Sintomo 4: Il solenoide si attiva in anticipo e si guasta in seguito
Cause:
Surriscaldamento continuo
Invecchiamento dell’isolamento
Elevato numero di cicli operativi
Danni causati dall’ambiente
Soluzione:
✓ Verifica del ciclo di lavoro
✓ Miglioramento della gestione termica
✓ Scelta di componenti con elevata durata

Lista di controllo per la manutenzione preventiva dell’affidabilità del solenoide
Gli ingegneri dovrebbero effettuare controlli regolari per prevenire il futuro esaurimento del solenoide:
Tensione conforme alle specifiche del prodotto
L'assorbimento di corrente rientra nei limiti nominali
Temperatura accettabile della bobina
Ciclo di funzionamento adeguato all'applicazione
Libero movimento dello stantuffo
La forza della molla è corretta
L'allineamento è corretto
Presenza dei dispositivi di protezione elettrica
L'ambiente è idoneo al funzionamento
Tenere un registro della manutenzione ordinaria

Raccomandazione (finale)
La maggior parte dei guasti ai solenoidi potrebbe essere prevenuta con una progettazione adeguata, un’installazione corretta e controlli regolari del prodotto. In caso di guasto del solenoide, non limitarsi a sostituire il componente difettoso, ma cercare innanzitutto di individuare la causa principale del problema.
Con una corretta selezione della tensione, della forza, del ciclo di lavoro e del metodo di controllo, i solenoidi potrebbero funzionare in modo affidabile per centinaia di migliaia di cicli nelle applicazioni industriali.

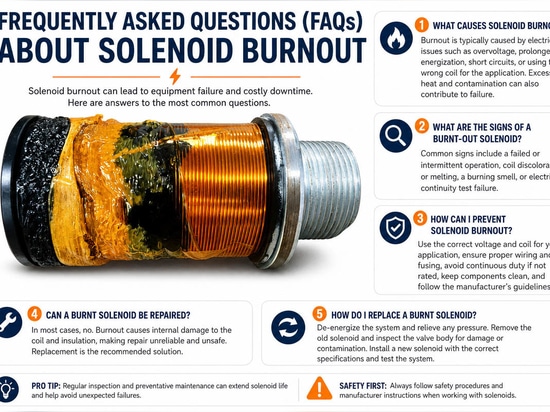

Capitolo 5: Domande frequenti (FAQ) sul guasto dei solenoidi
1. Quali sono le cause principali del guasto dei solenoidi?
La maggior parte dei guasti del solenoide si verifica a causa dei seguenti problemi:
Applicazione di una tensione superiore a quella nominale
Funzionamento oltre il ciclo di lavoro raccomandato
Dissipazione termica inadeguata
Scelta di un solenoide sottodimensionato
Ostruzione meccanica dello stantuffo
Ritorno elastico eccessivo.
Picchi di tensione elettrica
Alte temperature ambientali.
La maggior parte dei guasti del solenoide è prevenibile con una corretta selezione e progettazione del sistema.
2. Come evitare che un solenoide si bruci?
Di seguito sono riportati alcuni consigli per evitare il surriscaldamento del solenoide:
Scelta del ciclo di lavoro corretto
Utilizzo della tensione di alimentazione adeguata
Aumento della circolazione dell’aria attorno al solenoide
È da evitare l’attivazione continua.
Utilizzo del controllo PWM o della corrente di mantenimento ridotta
Se è necessaria una forza maggiore, scegliere un solenoide più grande.
3. Come faccio a sapere se la bobina del mio solenoide è difettosa?
Segnali di una bobina del solenoide difettosa:
Assenza di forza elettromagnetica.
Assenza di movimento del pistone
Valore di resistenza anomalo
Odore di bruciato proveniente dalla bobina
Scolorimento dell’alloggiamento della bobina
Elevato consumo di corrente
È possibile misurare la resistenza della bobina con un multimetro. Un valore di resistenza anomalo potrebbe indicare un danno alla bobina.

4. Che cos’è un solenoide a scatto e in cosa differisce da un solenoide normale?
Il solenoide normale richiede alimentazione costante per mantenersi in posizione.
Il solenoide a scatto presenta una struttura a magnete permanente che mantiene lo stantuffo nella posizione richiesta dopo l’azionamento. Richiede alimentazione solo durante la commutazione.
Vantaggi dei solenoidi a scatto:
Il ridotto consumo energetico
La minore produzione di calore
La maggiore durata della batteria
Il minor rischio di bruciatura del solenoide
Ampio impiego in:
Serrature intelligenti
Dispositivi alimentati a batteria
Apparecchiature portatili
Sistemi a risparmio energetico

5. È possibile utilizzare il controllo PWM per prevenire il bruciamento del solenoide?
Sì. Con il controllo PWM (modulazione di larghezza di impulso), è possibile ridurre la generazione di calore.
Procedura tipica:
Applicazione momentanea della tensione massima per il movimento iniziale.
Riduzione della tensione di mantenimento tramite PWM
Vantaggi:
Riduzione della temperatura della bobina
Diminuzione del consumo energetico
Aumento della durata del solenoide
Miglioramento dell’efficienza del sistema

6. Con quale frequenza è necessario sottoporre i solenoidi a manutenzione?
La frequenza di manutenzione dipende dall’ambiente di applicazione e dalle condizioni operative.
Nelle applicazioni industriali, i controlli di routine dovrebbero includere:
Controllo della temperatura della bobina
Verifica della corsa dello stantuffo
Misurazione della tensione
Verifica dell’allineamento meccanico
RIMOZIONE DI POLVERE E CONTAMINANTI
La manutenzione preventiva può aiutare a individuare tempestivamente i problemi e a prevenire guasti alle apparecchiature.

7. Come scegliere il solenoide giusto per evitare il surriscaldamento?
Gli aspetti da considerare nel processo di selezione del solenoide:
Tensione richiesta
Corrente richiesta
Forza di spinta e trazione
Lunghezza della corsa
Ciclo di lavoro
Temperatura di esercizio
Area di installazione
Durata prevista
Collaborare con un produttore specializzato in solenoidi può aiutare a garantire che il modello scelto soddisfi i requisiti effettivi dell’applicazione.

8. Qual è la durata normale di un solenoide di buona qualità?
La durata dipende dal design, dall’applicazione e dalle condizioni operative.
I solenoidi industriali di alta qualità possono raggiungere:
Applicazioni con oltre 100.000 cicli di funzionamento
Progettazione ottimizzata per centinaia di migliaia di cicli.
Un controllo e una manutenzione adeguati possono prolungarne la durata.
La scelta del modello e le condizioni operative sono i fattori che determinano la durata del solenoide.

9. Perché gli ingegneri testano i solenoidi prima della produzione in serie?
I test sui prototipi consentono di verificare:
La forza effettiva erogata
L’aumento di temperatura
La capacità del ciclo di lavoro (
L’adattamento meccanico
Il consumo energetico
L’affidabilità a lungo termine
I test sulla produzione in serie possono ridurre il rischio di bruciatura del solenoide, di guasti al prodotto e di costose riprogettazioni.

Capitolo 6: Conclusioni
Il guasto da sovraccarico del solenoide è un guasto tipico, ma prevenibile. La maggior parte dei problemi deriva da tensioni errate, cicli di funzionamento eccessivi, scarsa dissipazione del calore, dimensionamento inadeguato e problemi meccanici.
Per prolungare la durata del solenoide:
Scegliere il modello corretto di solenoide
Adattarlo ai valori nominali di tensione e corrente
Controllare la temperatura di esercizio
Evitare cicli di lavoro eccessivi
Proteggere i circuiti elettrici
Verificare la corretta installazione meccanica
Nelle applicazioni industriali, la collaborazione con un produttore di solenoidi esperto già in fase di progettazione potrebbe contribuire a garantire prestazioni migliori, una maggiore durata e affidabilità.
Un solenoide correttamente selezionato e controllato potrebbe garantire centinaia di migliaia di cicli di funzionamento.
