Risonanza di conversione di frequenza in serie: Il segreto del funzionamento stabile dei sistemi di potenza

{{{sourceTextContent.subTitle}}}

Risonanza di conversione di frequenza in serie: Il segreto del funzionamento stabile dei sistemi di potenza

{{{sourceTextContent.description}}}

Garantire un funzionamento sicuro e affidabile delle apparecchiature è di estrema importanza nel sistema elettrico. Tra questi, la risonanza a frequenza variabile in serie, in quanto fenomeno elettromagnetico speciale, si verifica spesso durante il collaudo e il funzionamento delle apparecchiature di potenza. Comprenderlo è fondamentale per garantire la stabilità del sistema elettrico. Oggi parliamo di questo fenomeno che sembra un po' contorto.

Che cos'è la risonanza a frequenza variabile in serie?
In parole povere, la frequenza di risonanza in serie si riferisce alla risonanza che si verifica in un circuito CA quando l'induttanza (L) e la capacità (C) del circuito hanno uguale induttanza e capacità a una frequenza specifica. A questa frequenza, l'impedenza totale del circuito è ridotta al minimo (idealmente vicina allo zero) e la corrente diventa molto elevata, il che può causare danni all'apparecchiatura. Proprio come uno strumento produce il suo suono più forte a una determinata altezza, anche un circuito risuona alla sua frequenza di risonanza, anche se questa risonanza può essere talvolta pericolosa.

Quali sono i fattori che influiscono?
I principali fattori che influenzano la frequenza di risonanza della conversione di frequenza in serie sono:
Valore dell'induttanza (L): Maggiore è l'induttanza della bobina dell'induttore, minore è la frequenza di risonanza.
Valore della capacità (C): maggiore è il valore della capacità di un condensatore, minore è la sua frequenza di risonanza.
Frequenza di alimentazione (f): Anche se stiamo parlando della frequenza di risonanza determinata da L e C, anche la frequenza di alimentazione effettiva può influenzare l'ingresso del sistema in uno stato di risonanza.
La formula per calcolare la frequenza di risonanza è: f=1/(2 π√ LC).

Come possiamo rispondere meglio?
Per affrontare meglio la risonanza a frequenza variabile in serie, possiamo partire dai seguenti aspetti:
Selezione accurata dei parametri: In fase di progettazione e selezione, è necessario calcolare e scegliere con attenzione i valori di induttanza e capacità appropriati per evitare la risonanza con le possibili frequenze di potenza o le loro armoniche.
Installazione di dispositivi di smorzamento: L'aggiunta di resistenze (smorzamento) nel circuito può sopprimere efficacemente la corrente eccessiva durante la risonanza.
Monitoraggio e controllo della frequenza: utilizzo di sistemi di monitoraggio avanzati per tracciare la frequenza di risonanza del circuito in tempo reale e adozione di misure quali la regolazione dei parametri del circuito o l'interruzione dell'alimentazione quando ci si avvicina a frequenze pericolose.

Quali strumenti possono aiutare?
Nelle applicazioni pratiche, molti strumenti professionali possono aiutarci a comprendere e controllare meglio la risonanza a frequenza variabile in serie:

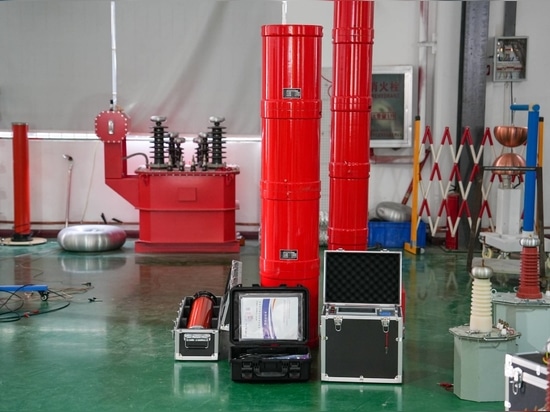

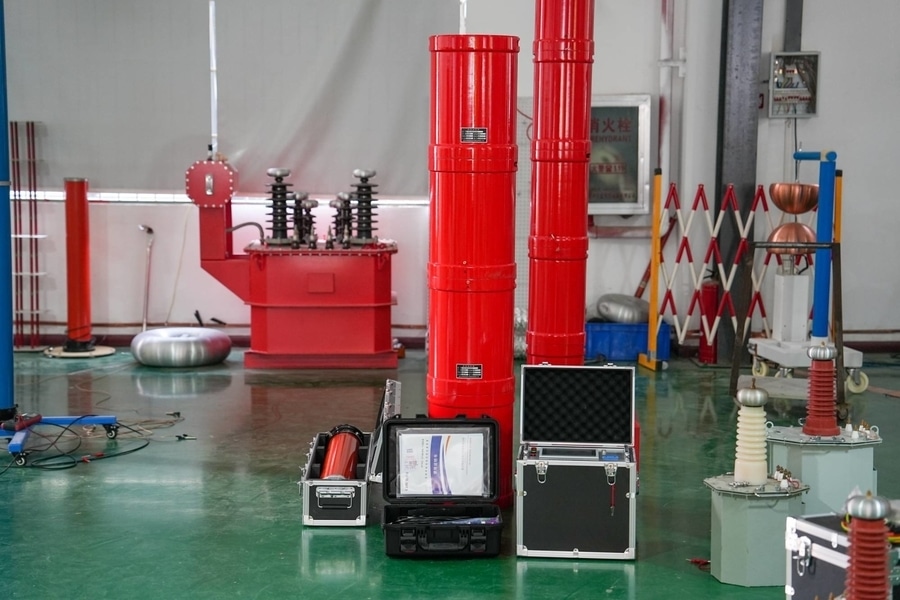

Apparecchiatura di prova della risonanza: Si tratta di un dispositivo chiave per la conduzione di test di resistenza alla tensione di apparecchiature elettriche ad alta tensione (come trasformatori, cavi, GIS, ecc.). È in grado di generare con precisione sorgenti di potenza di diversa frequenza e di individuare il punto di risonanza dell'apparecchiatura per verificarne le prestazioni di isolamento.
Software di simulazione dei circuiti: Grazie al software di simulazione, gli ingegneri possono simulare il comportamento dei circuiti al computer, prevedere i potenziali rischi di risonanza e ottimizzare i progetti.
Sistema di acquisizione e analisi dei dati: utilizzato per il monitoraggio in tempo reale delle apparecchiature elettriche in funzione. Una volta rilevati i fenomeni di risonanza anomali, è possibile emettere avvisi tempestivi.
Wuhan UHV Power Technology Co., Ltd. vanta una ricca esperienza e una tecnologia avanzata nel campo dei test delle apparecchiature elettriche. Le soluzioni che offre possono aiutare efficacemente gli utenti a risolvere problemi tecnici come la risonanza della frequenza variabile in serie.

A cosa si riferisce?
La risonanza a frequenza variabile in serie è strettamente correlata a molti fenomeni del sistema di alimentazione, come ad esempio:
Test dei cavi: La prova di resistenza dei cavi ad altissima tensione richiede spesso l'uso della risonanza in serie per generare una tensione di prova più elevata con una potenza di ingresso inferiore.
Test di generatori e trasformatori: Il test delle prestazioni di isolamento di queste grandi apparecchiature elettriche durante la fabbrica e il funzionamento spesso coinvolge i principi della risonanza.
Stabilità del sistema elettrico: Una risonanza non corretta può causare gravi fluttuazioni di tensione o di corrente, compromettendo la stabilità complessiva del sistema di alimentazione.

Perché è così importante?
Comprendere e controllare la risonanza a frequenza variabile in serie serve a:
Garantire la sicurezza delle apparecchiature: evitare danni alle apparecchiature causati da sovratensioni e sovracorrenti dovute alla risonanza.
Migliorare l'efficienza dei test: Soprattutto nei test delle apparecchiature elettriche ad alta tensione, la tecnologia di risonanza in serie può ridurre significativamente la capacità di potenza necessaria per i test e migliorare l'efficienza.
Garantire la stabilità della rete elettrica: evitare che i fenomeni di risonanza interferiscano con la rete elettrica e mantenere il funzionamento affidabile della rete elettrica.
Wuhan UHV Power Technology Co., Ltd., con la sua forza professionale, fornisce agli utenti apparecchiature di test di potenza di alta qualità e supporto tecnico per garantire il funzionamento sicuro e stabile del sistema di alimentazione.

Domande frequenti:
D: La risonanza della conversione di frequenza in serie causa necessariamente danni all'apparecchiatura? R: Non necessariamente. Una risonanza moderata può non danneggiare immediatamente l'apparecchiatura, ma una risonanza prolungata o di elevata ampiezza può aumentare significativamente il rischio di danni all'apparecchiatura.
D: Cosa sono la resistenza sensoriale e quella capacitiva? R: La reattanza induttiva è l'effetto bloccante dell'induttanza sulla corrente, che è proporzionale alla frequenza; l'impedenza capacitiva è l'effetto bloccante di un condensatore sulla corrente, che è inversamente proporzionale alla frequenza. Nel punto di risonanza, l'impedenza induttiva è uguale all'impedenza capacitiva.
D: Come si fa a determinare se c'è il rischio di risonanza a frequenza variabile in serie nel mio sistema di alimentazione? R: Il personale professionale può condurre ispezioni e calcoli in loco, oppure si possono utilizzare apparecchiature di monitoraggio specializzate per valutare i rischi.
D: Oltre ai test sui cavi, quali altri scenari utilizzano la tecnologia della risonanza a frequenza variabile in serie? R: È ampiamente utilizzata anche nelle prove di resistenza all'isolamento delle apparecchiature elettriche ad alta tensione, come i GIS (gas isolated metal enclosed switchgear), i trasformatori, gli interruttori automatici, ecc.
D: Quali sono le conseguenze della scelta di una frequenza di risonanza inadeguata? R: Può provocare una tensione di prova insufficiente, l'impossibilità di verificare efficacemente le prestazioni di isolamento dell'apparecchiatura o una risonanza inattesa durante il funzionamento, con conseguenti danni all'apparecchiatura.
