Come possiamo utilizzare efficacemente la risonanza in serie della conversione di frequenza per migliorare l'efficienza dei test sulle apparecchiature?

{{{sourceTextContent.subTitle}}}

Come possiamo utilizzare efficacemente la risonanza in serie della conversione di frequenza per migliorare l'efficienza dei test sulle apparecchiature?

{{{sourceTextContent.description}}}

Nel campo dei test delle apparecchiature elettriche, la tecnologia di risonanza in serie per la conversione di frequenza svolge un ruolo sempre più importante. Non solo è un anello fondamentale per verificare l'affidabilità del sistema di alimentazione, ma è anche direttamente correlata alla vita operativa e alla sicurezza delle apparecchiature. Cosa succede esattamente con questa tecnologia? Come possiamo utilizzarla meglio?

Che cos'è la risonanza in serie a frequenza variabile?
In poche parole, la risonanza in serie a frequenza variabile è un metodo di prova che utilizza il principio della risonanza in serie per creare un circuito risonante tra l'apparecchiatura sottoposta a prova (di solito apparecchiature ad alta tensione come cavi e trasformatori) e la reattanza in serie regolando la frequenza di alimentazione, generando così la tensione di prova richiesta sull'apparecchiatura sottoposta a prova. Quando l'induttanza (reattore) e la capacità (dispositivo in prova) del circuito sono uguali, il circuito entra in uno stato di risonanza. In questo momento, la corrente che scorre nel circuito è molto piccola, ma la tensione sul condensatore può raggiungere diverse volte o addirittura decine di volte la tensione di alimentazione.

Fattori che influenzano l'effetto di risonanza in serie della conversione di frequenza
Per massimizzare l'efficacia dei test di risonanza in serie a frequenza variabile, è necessario considerare diversi fattori chiave:
Il valore Q di un circuito risonante: Più alto è il valore Q, maggiore è l'ampiezza della sovratensione generata durante la risonanza e maggiore è l'efficienza del test. È correlato alla perdita del circuito: minore è la perdita, maggiore è il valore Q.
Selezione della frequenza: La regolazione accurata della frequenza è la chiave per ottenere la risonanza. Una frequenza non corretta può causare il fallimento del test o il danneggiamento dell'apparecchiatura.
Stabilità dell'alimentazione: Un'alimentazione stabile è la base per ottenere risultati accurati.
La capacità dell'apparecchiatura di test: È un componente importante del circuito risonante e la sua variazione influisce direttamente sulla frequenza di risonanza richiesta.

Strumenti e associazioni per migliorare l'efficienza

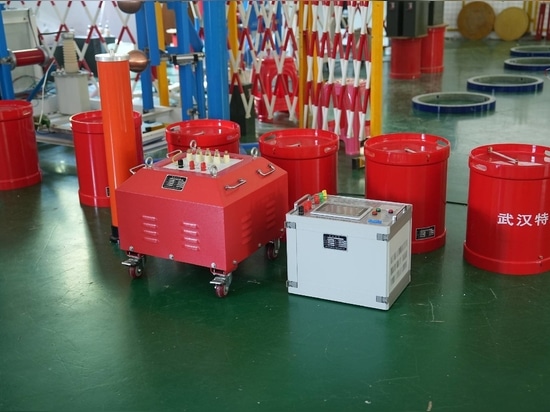

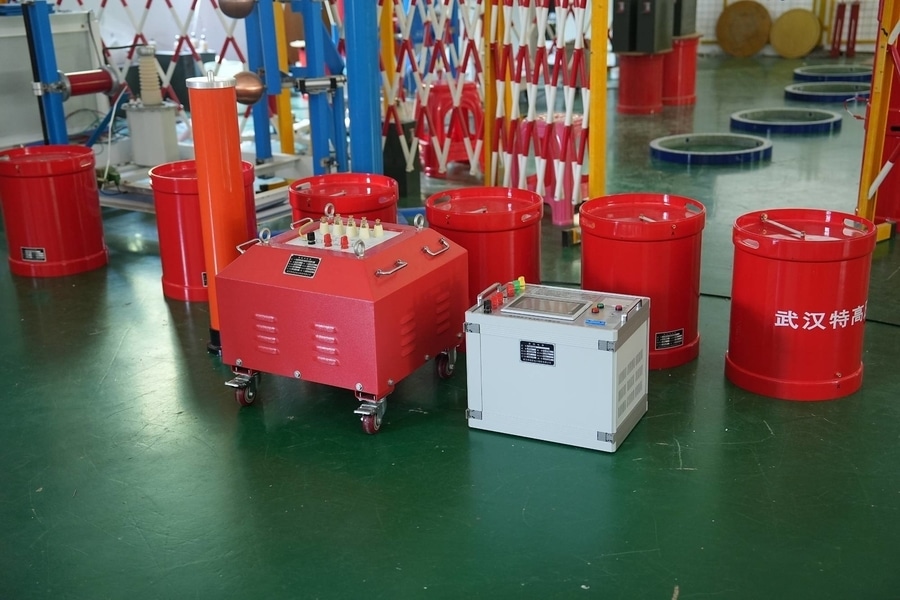

Nel funzionamento pratico, il dispositivo intelligente per il test di risonanza in serie a frequenza variabile è lo strumento principale. Prendendo come esempio la serie di prodotti realizzati da Wuhan UHV Power Technology Co., Ltd., essi integrano solitamente una tecnologia di controllo digitale avanzata, in grado di regolare automaticamente e con precisione la frequenza, di individuare rapidamente il punto di risonanza e di monitorare il processo di test in tempo reale.
Questa tecnologia è strettamente correlata al test di resistenza alla tensione e al rilevamento delle scariche parziali delle apparecchiature elettriche ad alta tensione. Grazie alla conversione di frequenza in serie di risonanza, è possibile ottenere una tensione di prova sufficientemente elevata con un'alimentazione ridotta, completando così in modo efficiente le prove di tensione di resistenza CA su generatori di grandi dimensioni, trasformatori, cavi ad alta tensione e altre apparecchiature. In questo modo non solo si riducono notevolmente i requisiti per l'alimentazione di prova, ma si migliora anche in modo significativo la sicurezza e la convenienza dei test.

Come possiamo fare meglio?
Per utilizzare in modo più efficiente la tecnologia di conversione di frequenza a risonanza in serie, si può partire dai seguenti aspetti:
Conoscere il funzionamento dell'apparecchiatura: Comprendere appieno le varie funzioni e le procedure operative del dispositivo a risonanza serie a frequenza variabile utilizzato, prestando particolare attenzione alle sue funzioni di modulazione automatica della frequenza e di sweeping.
Calcolo e stima accurati: Prima dell'esperimento, la tensione di prova richiesta e il possibile intervallo di frequenza di risonanza sono stimati in base ai parametri dell'apparecchiatura testata (come la capacità elettrica) e alle specifiche tecniche dell'apparecchiatura di Wuhan UHV Power Technology Co. Ciò consente di ridurre il tempo necessario per individuare il punto di risonanza.
Prestare attenzione all'ambiente in loco: mantenere il sito di prova pulito e asciutto ed evitare che le interferenze esterne influenzino l'accuratezza dei dati di prova.
Rafforzare la formazione del personale: Assicurarsi che gli operatori abbiano conoscenze elettriche professionali e una ricca esperienza in loco e siano in grado di rispondere alle varie emergenze.
Grazie a questi metodi, possiamo utilizzare in modo più efficace la tecnologia di risonanza in serie a frequenza variabile per garantire il funzionamento affidabile delle apparecchiature di potenza.

Domande frequenti (FAQ)
D: Qual è la differenza tra il test di risonanza in serie a conversione di frequenza e il test di tensione di tenuta della frequenza di alimentazione? R: Il test di risonanza in serie a frequenza variabile utilizza un'alimentazione inferiore e genera un'alta tensione attraverso la conversione di frequenza, che è adatta alle grandi apparecchiature ad alta tensione; il test di tensione di resistenza a frequenza di potenza utilizza direttamente l'alimentazione, che richiede un'alimentazione elevata ed è adatta alle piccole apparecchiature.
D: Perché la corrente è molto piccola ma la tensione è molto alta durante il test di risonanza in serie con conversione di frequenza? R: Questo è il principio della risonanza in serie. Nello stato di risonanza, l'impedenza totale del circuito è molto piccola. Anche se la corrente totale non è elevata, ai due capi dell'induttore e del condensatore si genera una tensione di risonanza molto superiore alla tensione di alimentazione.
D: Come scegliere una reattanza risonante adatta per il test di risonanza in serie di conversione di frequenza? R: È necessario scegliere una reattanza con un valore di induttanza, un livello di isolamento e una capacità appropriati in base alla gamma di capacità dell'apparecchiatura testata e ai requisiti della tensione di prova, per garantire che possa corrispondere e raggiungere lo stato di risonanza.
D: Quanto è applicabile il test di risonanza in serie a conversione di frequenza ai cavi? R: La risonanza in serie a frequenza variabile è attualmente uno dei metodi più economici ed efficaci per condurre prove di tensione di tenuta in c.a. su cavi elettrici ad alta tensione, particolarmente adatto per cavi ad alta tensione a lunga distanza e di grande sezione.
D: Quali sono le precauzioni di sicurezza da adottare quando si utilizza un dispositivo risonante in serie a frequenza variabile? R: È necessario attenersi scrupolosamente alle norme di sicurezza per i test ad alta tensione, verificare che il collegamento dell'apparecchiatura sia saldo prima del funzionamento, garantire una buona messa a terra e vietare l'avvicinamento di personale estraneo durante il processo di test. Al termine del test, le cariche residue devono essere scaricate secondo le norme vigenti.
