Gruppo viti batteria

avvitatore elettrico con controllo di coppia, alimentatore a passo di vite, sistema di alimentazione flessibile

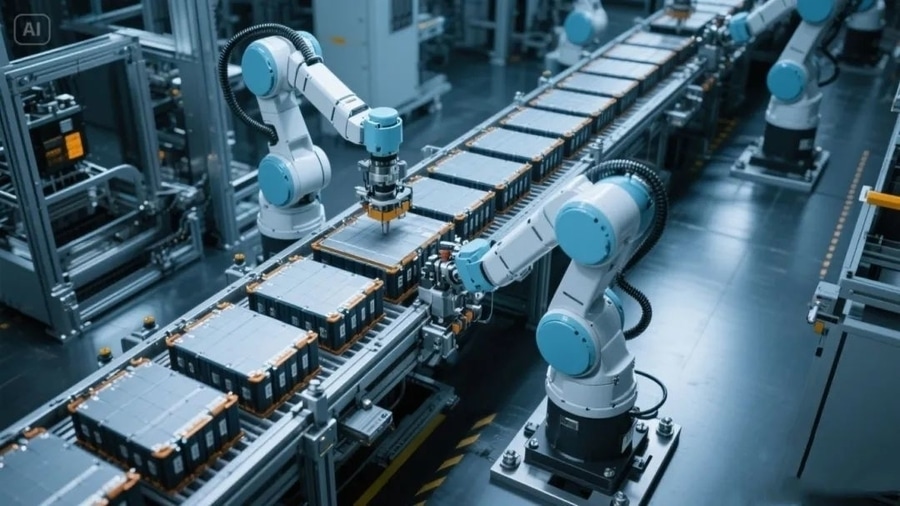

Nella produzione di veicoli a nuova energia, la linea di produzione dei pacchi batteria è il fulcro dell'integrazione del sistema di batterie al litio. Il fulcro dell'efficienza e della qualità dell'assemblaggio dell'intera linea è la trasformazione delle celle disperse in moduli batteria con prestazioni, sicurezza e affidabilità costanti attraverso un assemblaggio automatizzato ad alta precisione, per poi realizzare pacchi batteria di alta qualità.

Nel processo di assemblaggio dei bulloni, dalla consegna automatica delle viti al serraggio, dalla coerenza dell'assemblaggio al monitoraggio dei dati di serraggio, ogni collegamento deve essere garantito da apparecchiature di assemblaggio automatizzate e da un processo di serraggio per assicurare la qualità e la coerenza dell'assemblaggio, in modo da assicurare la durata del ciclo e la sicurezza del pacco batteria.

Durante l'assemblaggio del coperchio del pacco batteria, vengono solitamente utilizzate numerose flange esagonali M5x20 con rondelle piatte. A causa della distribuzione densa, della scarsa uniformità dei fori e delle complesse condizioni di assemblaggio, i bulloni sono soggetti a cedimenti durante il serraggio a causa di una "coppia residua insufficiente", che a sua volta compromette la tenuta e l'affidabilità del pacco batteria.

Soluzione

Processo di alimentazione della vite - Minore tasso di inceppamento della vite e alimentazione della vite più affidabile

L'alimentatore a gradini da 2 litri è adatto per viti da M3 a M10. Il tasso di inceppamento standard delle viti è pari a solo lo 0,005% e l'alimentazione delle viti è stabile ed efficiente.

Il modulo di soffiaggio e aspirazione a braccio girevole è progettato specificamente per viti con rapporto d'aspetto ridotto, per ridurre il rischio di inceppamento degli ugelli. Allo stesso tempo, il braccio girevole può anche integrare una struttura di stoccaggio viti per migliorarne il ritmo di alimentazione.

Il design modulare del modulo consente una manutenzione rapida. Il tubo di aspirazione e l'ugello possono essere sostituiti senza smontare l'ugello o utilizzare utensili. L'operazione è flessibile e pratica.

La serie leggera di moduli ha un peso morto inferiore ed è adatta ai robot collaborativi da 5 kg, essendo leggera e flessibile.
