Qual è il ruolo dell'asse X in una macchina avvitatrice automatica?

{{{sourceTextContent.subTitle}}}

macchina avvitatrice automatica, avvitatore elettrico con controllo di coppia, avvitatore elettrico industriale

{{{sourceTextContent.description}}}

Un'avvitatrice automatica è un dispositivo di automazione che utilizza motori, sensori di posizione e altri componenti per alimentare le viti, allinearle con il foro e azionarle alla coppia specificata. Verifica poi il risultato del serraggio con l'aiuto di tester di coppia e sensori di posizione. In base alla configurazione delle coordinate, queste macchine sono classificate in cartesiane, sferiche, cilindriche e di altro tipo. Tra questi, il modello cartesiano a tre assi è il più maturo e ampiamente adottato, soprattutto per le piccole viti di prodotti come computer, tastiere e telefoni cellulari.

Perché un design cartesiano a tre assi?
Una tecnologia collaudata, sviluppata da decenni.

Il movimento rettilineo semplifica la programmazione e garantisce un controllo accurato di ogni stazione.

L'ingombro ridotto e le basse interferenze consentono un funzionamento ad alta velocità con tempi di inattività minimi.

Funzioni degli assi

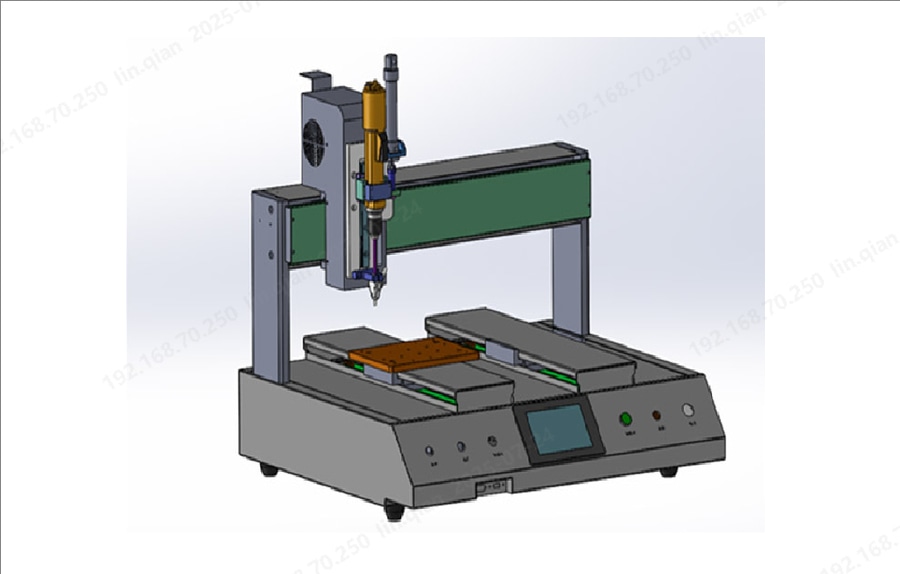

La macchina utilizza un sistema di coordinate cartesiane (X, Y, Z) azionato da servomotori e guidato da guide lineari di precisione e cursori per garantire la ripetibilità.

Asse X (orizzontale)
- Azionato da un servomotore dell'asse X.
- Sposta il carrello dell'asse Z a destra e a sinistra.
- Insieme all'asse Z, posiziona la punta del cacciavite sopra il punto di presa della vite e quindi sopra il foro di destinazione.

Asse Y (verticale)
- Sposta la piattaforma del pezzo in alto e in basso, portando il pezzo all'altezza corretta.

Asse Z (verticale)
- Montato sul carrello dell'asse X.
- Un cilindro regolabile bidirezionale sulla slitta dell'asse Z sposta la punta del cacciavite verso l'alto e verso il basso.
- Una molla tampone assorbe l'impatto quando la punta tocca la vite, evitando danni se il foro è leggermente disallineato.

In breve, l'asse X è il "braccio" orizzontale che trasporta la punta dell'avvitatore dalla posizione di alimentazione della vite alla posizione esatta del foro, lavorando di concerto con l'asse Z per completare il ciclo pick-and-drive in modo rapido e preciso.
