Flusso del processo di serraggio delle viti autofilettanti

{{{sourceTextContent.subTitle}}}

processo di avvitamento di viti autofilettanti, avvitamento automatico, Danikor

{{{sourceTextContent.description}}}

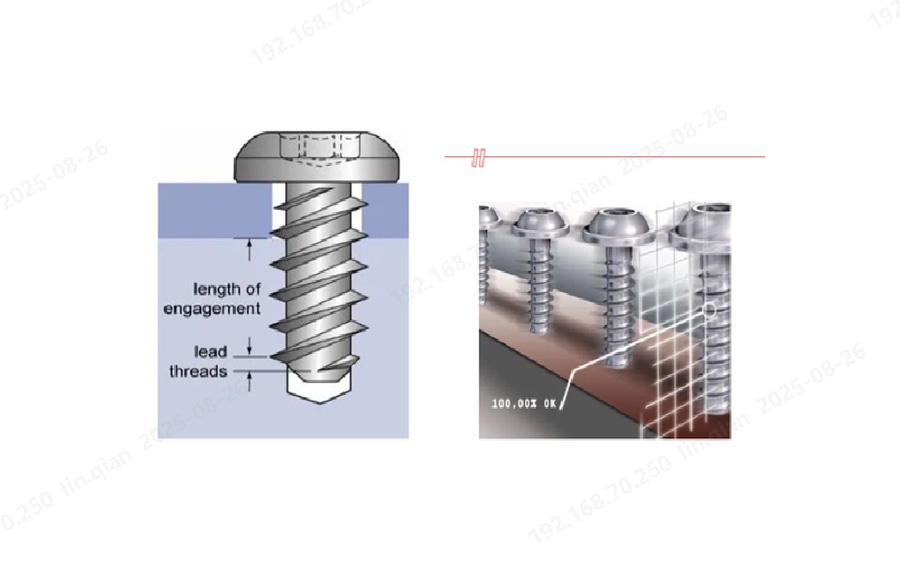

Che cos'è una vite autofilettante?
Nel senso comune del termine, una vite autofilettante è un elemento di fissaggio filettato che non richiede una filettatura interna pretagliata. Quando la vite viene inserita in un foro non filettato (semplice), taglia il proprio filetto interno. Questa operazione richiede una coppia elevata; la parte di accoppiamento è normalmente un materiale relativamente morbido come la plastica, l'alluminio o il magnesio.

I giunti autofilettanti offrono un'elevata forza di connessione, un basso costo e un facile alleggerimento, per cui sono ampiamente utilizzati nelle automobili. Per garantire la robustezza e l'affidabilità di questi giunti, i produttori di veicoli pongono grande attenzione al controllo della coppia di serraggio e allo sviluppo di processi di serraggio.

La coppia richiesta per la filettatura è fortemente influenzata dal diametro del foro liscio. Per le viti pre-rivestite di adesivo, la coppia durante la fase di innesto è anch'essa influenzata dall'adesivo, e i due casi differiscono notevolmente. Poiché viene consumata una coppia supplementare mentre la vite forma il proprio filetto, la coppia di serraggio (la coppia alla quale il giunto diventa per la prima volta stretto) per una vite autofilettante è di solito più alta di quella di un elemento di fissaggio filettato standard. Di conseguenza, anche la coppia di serraggio target specificata nel progetto è più elevata.

Se siete ancora alle prese con il complesso processo di avvitatura autofilettante, gli utensili intelligenti di avvitatura Danikor possono aiutarvi. I nostri utensili includono una strategia di serraggio autofilettante dedicata, adatta a giunti autofilettanti in plastica, alluminio e materiali simili.
La strategia di autofilettatura consiste in cinque fasi:

Avvio morbido

Formazione rapida della filettatura

Rodaggio continuo

Tenuta / aderenza

Serraggio finale

Queste cinque fasi possono essere combinate in modo flessibile per soddisfare il tempo di ciclo richiesto e altre esigenze del cliente.

Ripartizione fase per fase

Fase di avvio graduale
Scopo: fornisce al motore una transizione di ingresso delicata.

Velocità di avanzamento: normalmente ≤ 100 giri/min (tipica 50-100 giri/min).

Angolo di avanzamento: normalmente ≤ 100° (tipico 60-90°).

Coppia massima: ≤ coppia target.

Tempo massimo: ≤ 5 s (per preservare il takt time).

Fase di filettatura rapida
Scopo: tagliare la filettatura interna nel foro di plastica liscio per consentire il successivo serraggio.

Angolo: ampio (normalmente ≤ 720°-1080°).

Velocità:
- Parti in plastica: ≤ 400-600 giri/min.
- Parti in alluminio: ≤ 80 % del numero di giri massimo dell'utensile (valore esatto stabilito dal processo di avvitatura).

Coppia massima: ≤ coppia target.

Tempo massimo: ≤ 5 s.

Fase di rodaggio continuo
Segue la filettatura veloce.

Velocità: uguale a quella della filettatura veloce.

Calcolo dell'angolo:
Angolo di rodaggio = (limite totale dell'angolo di serraggio) - (angolo di filettatura rapida) - (angolo di avvio morbido) - 200°.
Un margine di 180°-360° è normalmente riservato alla fase successiva per evitare un eccesso di coppia.

Limite di coppia: ≤ coppia target.

Tempo massimo: ≤ 5 s.

Fase di fissaggio (Snug)
Velocità: 100-200 giri/min, ≤ massimo utensile.

Coppia di serraggio:
- Parti in plastica: normalmente ≤ 80 % della coppia target (dipende dalla velocità di filettatura).
- Parti in alluminio: ≤ 40 % della coppia target (la velocità di filettatura ha poco effetto).
Un controllo di frenata nel punto di avvitamento garantisce la qualità finale del serraggio anche se la velocità viene aumentata.

Coppia massima: ≤ coppia target.

Tempo massimo: ≤ 5 s.

Fase di serraggio finale
Velocità: generalmente ≤ 100 giri/min; maggiore è la coppia target, maggiore è la velocità consentita (tipicamente 10-50 giri/min).

Coppia target: ≤ capacità nominale dell'utensile.

Coppia massima: ≤ 1,2 × capacità nominale dell'utensile.

Tempo massimo: ≤ 5 s (il limite effettivo dipende dal tempo di linea).

Monitoraggio e protezione in tempo reale
Quando si utilizza un utensile di avvitatura intelligente Danikor, la coppia viene monitorata in tempo reale. Se la coppia misurata supera il limite superiore, l'utensile si ferma immediatamente, garantendo un processo di filettatura stabile e prevenendo danni al pezzo. In combinazione con la strategia di avvitatura autofilettante dedicata, l'utensile fornisce un monitoraggio superiore e una garanzia di qualità per la vostra produzione.
