Come utilizzare il software di guida grafica, gli avvitatori elettrici intelligenti e i bracci di torsione per ottenere il controllo qualità nelle stazioni di assemblaggio manuali?

{{{sourceTextContent.subTitle}}}

Software di guida grafica, cacciaviti elettrici intelligenti, bracci di torsione

{{{sourceTextContent.description}}}

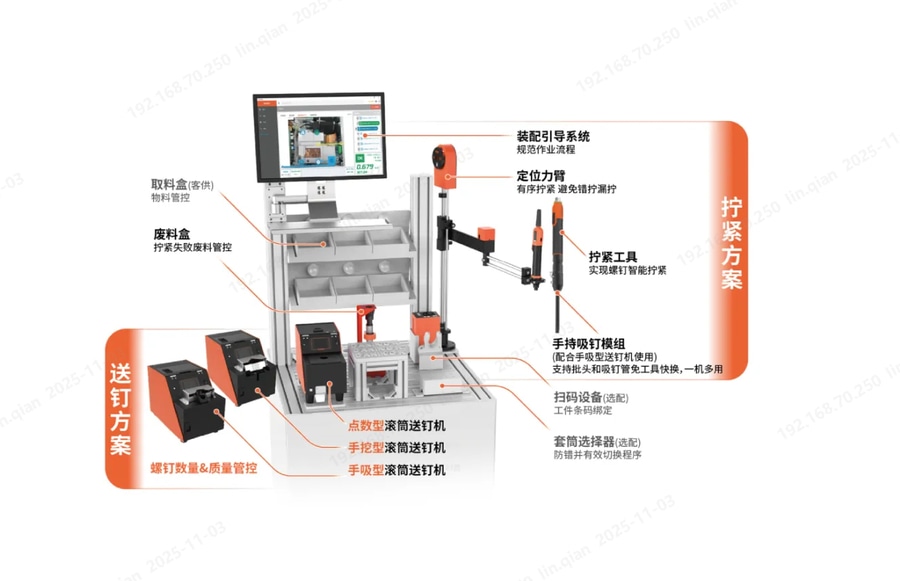

Nella produzione a basso volume e ad alto dosaggio, le stazioni di assemblaggio manuali sono diventate la spina dorsale della produzione flessibile grazie ai loro vantaggi fondamentali di "cambio rapido e alta adattabilità". A differenza delle linee automatizzate, non richiedono costosi retrofit; tuttavia, gli operatori umani sono inclini a commettere errori - pezzi sbagliati, viti mancanti, sequenze invertite - causati dalla fatica, dall'inesperienza o da cali di attenzione, che spesso fanno salire i tassi di difettosità in modo ostinato. Una soluzione integrata a prova di errore che combina software di guida grafica, avvitatori elettrici intelligenti e bracci dinamici di posizionamento preserva la flessibilità delle stazioni manuali, imponendo al contempo un rigoroso controllo del processo.

Protezione dagli errori basata sulla guida: Le istruzioni grafiche dinamiche rendono ogni fase "basata sulle regole"

Dopo che l'operatore ha scansionato il codice QR sull'involucro del prodotto o sull'ordine di lavoro, il sistema identifica automaticamente la variante di prodotto corrente e carica il relativo diagramma di flusso di assemblaggio. A differenza delle SOP cartacee tradizionali, l'interfaccia del software presenta ogni fase in modo dinamico, indicando le specifiche delle viti, il tipo di bit e la posizione dei fori necessari. Anche i nuovi dipendenti possono seguirli senza dover memorizzare sequenze complesse.

Il processo successivo non può essere inserito finché la fase corrente non è stata completata e verificata. Quando le specifiche di una vite cambiano, il software richiede di cambiare la punta e un selettore di presa illuminato indica la posizione corretta della punta. La luce verde si accende solo quando viene rimosso il bit giusto; la richiesta scompare e il passaggio successivo viene sbloccato. Altrimenti, il software rimane sulla schermata di richiesta.

Protezione dagli errori fisici: Braccio di posizionamento + blocco dell'utensile eliminano gli errori di fissaggio a livello hardware
Il braccio di posizionamento è il cuore della protezione fisica dagli errori. Gli encoder preimpostano le coordinate di ogni foro della vite. Quando l'operatore muove il cacciavite elettrico intelligente fissato all'estremità del braccio, gli encoder rilevano la posizione in tempo reale e la confrontano con le coordinate target. Se la deviazione rientra nella tolleranza, il sistema giudica "posizione corretta" e invia un segnale di "sblocco" all'avvitatore; l'operatore può premere il grilletto e stringere. Se la deviazione supera la tolleranza, il sistema giudica "posizione errata" e blocca l'avvitatore.

Per le diverse varianti di prodotto, non è necessario inserire nuovamente i dati del prodotto o reimparare le coordinate del foro ogni volta. Tutti i flussi di processo sono pre-memorizzati nel software e collegati ai codici a barre dei prodotti. Al momento del cambio di prodotto, l'operatore deve semplicemente scansionare il nuovo codice a barre del prodotto; gli encoder caricano automaticamente i nuovi parametri del foro, soddisfacendo i frequenti cambi di variante nella produzione di bassi volumi.

Sicurezza contro gli errori basata sulla qualità: Il serraggio intelligente e la memorizzazione dei dati rendono la qualità dell'assemblaggio "monitorabile e tracciabile"

L'avvitatore elettrico intelligente, l'unità di esecuzione principale, integra rilevamento, trasmissione dati e controllo intelligente. Monitora i parametri di avvitatura in tempo reale; se si verificano filettature flottanti, cam-out o altre anomalie, l'avvitatore si ferma immediatamente, emette un allarme e visualizza l'eccezione nel software di guida, registrando al contempo i dati relativi al guasto per una rapida risoluzione dei problemi.

Ogni avvitamento genera una curva coppia-tempo che rivela visivamente la firma di avvitamento per un'analisi successiva. Tutti i dati di serraggio sono sincronizzati in tempo reale con il MES dell'impianto e legati al numero di serie del prodotto. In seguito, il record completo di assemblaggio di qualsiasi prodotto (ID stazione, ID operatore, parametri di serraggio, ecc.) può essere recuperato istantaneamente tramite il suo numero di serie per individuare le cause principali.

Integrando il software di guida grafica con avvitatori elettrici e bracci di posizionamento intelligenti, le stazioni di assemblaggio manuale possono ottenere un controllo intelligente: riducendo drasticamente le percentuali di pezzi sbagliati e di viti mancanti, aumentando l'efficienza dell'assemblaggio, tagliando i tempi di rilavorazione e riducendo i costi di formazione, in modo che i nuovi operatori diventino immediatamente produttivi, soddisfacendo perfettamente la duplice esigenza di qualità ed efficienza in una produzione a basso volume e ad alto dosaggio.
