Come determinare se le viti sono correttamente soffiate in posizione da un alimentatore di viti soffianti

{{{sourceTextContent.subTitle}}}

alimentatore automatico di viti, modulo di avvitatura soffiante, sistema di avvitatura automatico

{{{sourceTextContent.description}}}

Nelle applicazioni di avvitatura e assemblaggio automatizzate, i dosatori a vite a soffiaggio sono ampiamente utilizzati in varie linee di produzione grazie alla loro capacità di alimentazione ad alta velocità. Tuttavia, durante l'alimentazione ad alta velocità, problemi come il mancato raggiungimento della posizione corretta da parte delle viti, inceppamenti o mancati avanzamenti, se non rilevati tempestivamente, possono portare a guasti dell'assemblaggio o addirittura a danni alle apparecchiature. Pertanto, un meccanismo accurato di rilevamento della posizione è un supporto tecnico fondamentale per i dosatori a soffiaggio. L'analisi che segue esplora la logica di base per determinare se una vite è stata soffiata in posizione con successo, da tre punti di vista: principi di rilevamento, composizione del sistema e valore pratico.

I. Principio di base del rilevamento: Identificazione precisa tramite la tecnologia dei sensori

Il rilevamento in posizione degli alimentatori a soffiaggio si basa principalmente sul rilevamento in tempo reale delle viti tramite sensori, che determinano lo stato di posizione della vite attraverso le variazioni dei segnali fisici. Tra questi, i sensori di prossimità ad anello sono la soluzione tecnica più utilizzata.

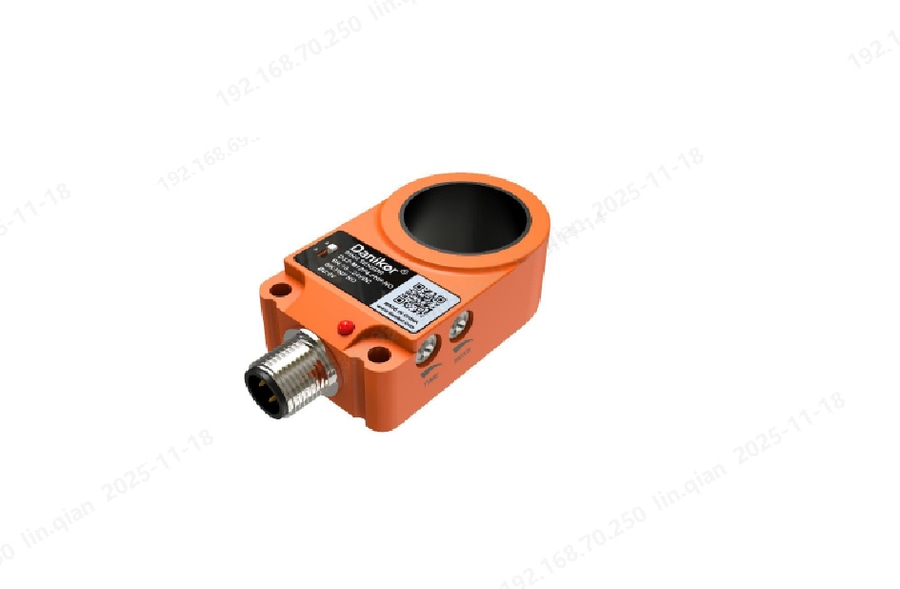

Meccanismo di funzionamento dei sensori di prossimità ad anello
Questi sensori funzionano secondo il principio dell'induzione elettromagnetica. Quando viene eccitata, la bobina interna genera un campo magnetico stabile. Quando una vite metallica attraversa l'area di rilevamento ad anello del sensore, all'interno della vite si genera una corrente indotta (effetto eddy current). Il campo magnetico creato da questa corrente indotta altera l'equilibrio magnetico originale del sensore. Rilevando questo cambiamento, il sensore è in grado di determinare con precisione se una vite ha superato il punto di rilevamento e di emettere immediatamente un segnale elettrico al sistema di controllo.

Rilevamento a doppio punto per una doppia verifica
Per evitare errori di valutazione da un singolo punto di rilevamento, una soluzione comune è quella di installare un sensore all'estremità di ingresso del tubo di soffiaggio e un altro vicino all'estremità di uscita (vicino al meccanismo di serraggio). Solo quando la vite attiva in sequenza entrambi i sensori, il sistema di controllo conferma che la vite ha attraversato completamente il percorso di alimentazione e ha raggiunto la posizione designata. Se si attiva un solo sensore o se l'intervallo del segnale è anomalo, il sistema determina un'anomalia di alimentazione (ad esempio, un inceppamento o un orientamento errato della vite). Questo meccanismo di verifica a doppio punto migliora significativamente l'accuratezza del rilevamento e riduce i falsi positivi.

Adattabilità Ottimizzazione del design
Per le viti con specifiche diverse, i sensori possono regolare parametri quali la distanza di rilevamento e la sensibilità per ottenere la compatibilità. Alcuni sistemi avanzati incorporano anche il rilevamento ausiliario a infrarossi, che utilizza l'ostruzione della luce per determinare la presenza della vite, integrando l'induzione elettromagnetica e migliorando l'affidabilità del rilevamento per viti speciali (ad esempio, quelle con rivestimenti superficiali isolati).

II. Composizione del sistema di rilevamento: Controllo a circuito chiuso, dalla percezione all'esecuzione

Il rilevamento in posizione non è l'operazione indipendente di un singolo sensore, ma un sistema ad anello chiuso composto da tre moduli principali: percezione, controllo ed esecuzione, che garantiscono un'interazione coordinata tra il rilevamento e le operazioni successive.

Livello di percezione: Monitoraggio multidimensionale dello stato
Oltre ai sensori di base in posizione, il livello di percezione comprende sensori di presenza del materiale e componenti di rilevamento dei guasti. Il sensore di presenza del materiale è installato alla giunzione tra la tramoggia e la pista di alimentazione per monitorare se le coclee sono entrate nel canale di alimentazione, evitando operazioni di soffiaggio a vuoto. I componenti di rilevamento dei guasti sono in grado di rilevare le variazioni di pressione all'interno del tubo di soffiaggio: se un inceppamento causa un blocco, la pressione dell'aria fluttuerà in modo anomalo. Il sistema può quindi combinare i segnali dei sensori per determinare la posizione dell'inceppamento, attivare un allarme e avviare una procedura di eliminazione del guasto.

Livello di controllo: Giudizio logico e uscita di comando
Il sistema di controllo funge da hub centrale. Dopo aver ricevuto i segnali dal livello di percezione, esegue operazioni logiche attraverso programmi preimpostati. Quando una vite viene confermata in posizione, invia immediatamente un comando di avvio al meccanismo di serraggio e contemporaneamente coordina il sistema di alimentazione pneumatica per interrompere l'alimentazione. Se viene rilevato un segnale anomalo (ad esempio, una mancata corrispondenza del segnale del doppio sensore o un timeout senza rilevamento della vite), il sistema attiva un allarme, interrompe l'alimentazione del meccanismo di serraggio e arresta l'alimentazione per evitare operazioni non valide o l'inceppamento dell'apparecchiatura.

Livello di esecuzione: Risposta precisa delle azioni coordinate
Il livello di esecuzione comprende il meccanismo di serraggio, il dispositivo di regolazione della pressione pneumatica e i componenti di allarme. Alla ricezione del comando "avvitare in posizione", la punta del meccanismo di serraggio si allinea con precisione alla vite ed esegue l'operazione di serraggio. Il dispositivo di regolazione della pressione pneumatica regola dinamicamente la pressione di alimentazione in base ai segnali di rilevamento per evitare che le viti superino la zona di rilevamento a causa di una pressione eccessiva o che l'alimentazione sia lenta a causa di una pressione insufficiente. I componenti di allarme segnalano agli operatori le anomalie tramite segnali acustici e luminosi.

III. Valore pratico: Garantire la stabilità della produzione e il controllo della qualità

L'accurato rilevamento in posizione non solo risolve il problema dell'identificazione delle anomalie di alimentazione, ma fornisce anche molteplici garanzie per l'efficienza della produzione e la qualità del prodotto, soprattutto negli scenari di produzione di precisione.

Riduzione del tasso di difetti di assemblaggio
In scenari di assemblaggio di precisione come le batterie di nuova energia e i sistemi di controllo elettronico per autoveicoli, i bloccaggi virtuali o mancati causati da viti non in posizione possono influire direttamente sulla sicurezza del prodotto. Grazie al rilevamento a doppio punto e al controllo ad anello chiuso, questi problemi possono essere evitati alla fonte. Ad esempio, Danikor integra il rilevamento in posizione con lo scarto delle viti difettose nei suoi sistemi di alimentazione a soffiaggio. Il sistema è in grado non solo di determinare se una vite è in posizione, ma anche di identificare le viti difettose (ad esempio, rondelle mancanti o teste di vite deformate) attraverso le differenze di segnale del sensore, completando lo screening della qualità durante il processo di alimentazione e riducendo ulteriormente i rischi di assemblaggio a valle.

Maggiore continuità di produzione
Le ispezioni manuali tradizionali non sono in grado di rilevare le anomalie di alimentazione in tempo reale. I sistemi di rilevamento automatizzati sono in grado di rispondere ai guasti nel giro di pochi millisecondi, di arrestare le operazioni e di attivare gli allarmi, prevenendo i danni da sovraccarico delle apparecchiature dovuti all'inceppamento e riducendo la rilavorazione dei lotti causata da un'alimentazione anomala. I dosatori dotati di sistemi di rilevamento completi possono ridurre significativamente il tempo effettivo di gestione dei guasti e aumentare il tempo di attività della linea.

Il rilevamento in posizione dei dosatori a coclea soffiante si ottiene essenzialmente grazie a "percezione precisa dei sensori + controllo del sistema ad anello chiuso + ottimizzazione intelligente dell'adattabilità" Nel contesto degli aggiornamenti della produzione intelligente, tali tecnologie di rilevamento continueranno ad evolversi, migliorando ulteriormente il livello di intelligenza dei sistemi di alimentazione. Le pratiche tecniche di marchi professionali come Danikor dimostrano inoltre che un robusto meccanismo di rilevamento non è solo un riflesso delle prestazioni dell'apparecchiatura, ma anche un supporto fondamentale per garantire la qualità e l'efficienza della produzione.
