Principi per stabilire la sequenza di serraggio dei bulloni e la sua influenza sul decadimento della coppia

{{{sourceTextContent.subTitle}}}

Sequenza di serraggio dei bulloni, decadimento della coppia, cacciavite a coppia controllata

{{{sourceTextContent.description}}}

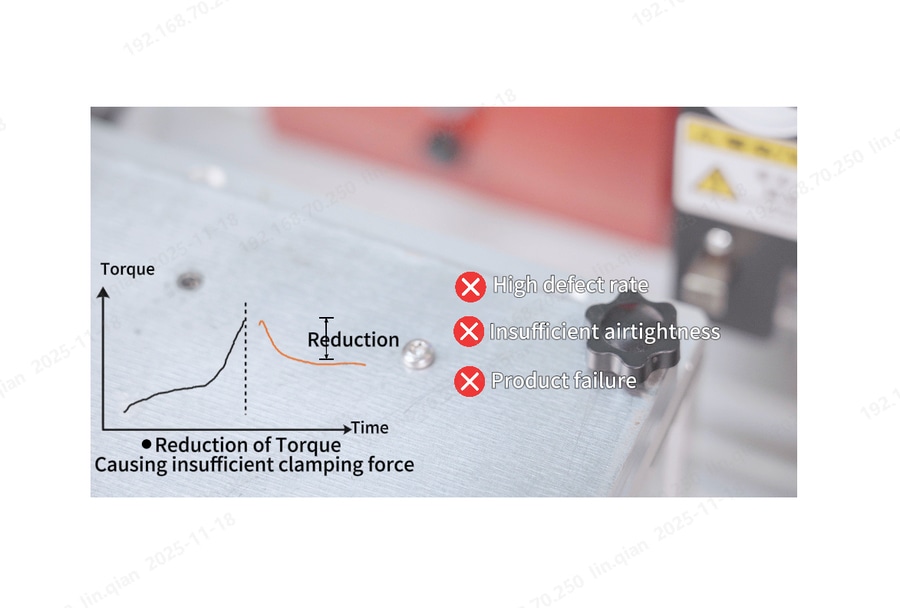

Nell'assemblaggio industriale, molti credono che il semplice serraggio di ogni bullone alla coppia specificata con un utensile di alta precisione completi un giunto qualificato. Tuttavia, questa mentalità "solo coppia", che ignora la sequenza di serraggio, spesso crea seri rischi nascosti per la sicurezza delle apparecchiature. Indipendentemente dalla precisione dell'utensile, una sequenza di serraggio errata può ridurre drasticamente la forza di serraggio effettiva generata. Questa condizione, in cui le specifiche di coppia sono rispettate ma la forza di serraggio è insufficiente, è ciò che l'industria chiama "decadimento della coppia"
Per evitare il problema di cui sopra, è necessario seguire il principio "iniziare dal centro ed espandersi simmetricamente verso l'esterno". Il serraggio dal centro crea innanzitutto una superficie di riferimento stabile; il successivo serraggio simmetrico verso l'esterno consente di trasmettere in modo uniforme la forza di serraggio di ciascun bullone sull'intero giunto, evitando una deformazione eccessiva locale e riducendo notevolmente il rischio di decadimento della coppia.
In base alla disposizione dei bulloni del giunto, ecco le procedure di serraggio standardizzate per tre scenari comuni:

1. Bulloni a fila singola (ad es. coperchio dell'albero di trasmissione, coperchio del motore)

Fase 1 (pre-serraggio):
Utilizzare uno strumento a controllo di coppia per serrare il bullone centrale al 50%-60% della coppia finale. Il centro è il "punto di equilibrio meccanico"; fissandolo per primo si forma una "superficie di appoggio centrale" stabile, in modo che la piastra di copertura non si pieghi da un lato quando vengono serrati i bulloni dei bordi, ponendo le basi per un carico uniforme.

Fase 2 (pre-serraggio simmetrico):
Seguendo la regola "alternanza sinistra-destra", serrare i bulloni verso l'esterno su entrambi i lati (sempre al 50%-60%). L'alternanza mantiene i due lati in equilibrio e trasmette il precarico in modo uniforme alla superficie di riferimento centrale.

Fase 3 (serraggio finale):
Ripetere la stessa sequenza e serrare ogni bullone alla coppia finale specificata. In questo modo si evita la concentrazione di tensioni causata dal serraggio completo di un singolo bullone troppo presto e si garantisce che la forza di serraggio di ciascun bullone corrisponda al valore di coppia.

2. Bulloni a due file (ad es. scatola del cambio, blocco valvole idrauliche)

Fase 1 (pre-serraggio):
Serrare i due bulloni centrali di entrambe le file al 50% della coppia target per stabilire l'origine centrale.

Fase 2 (Serraggio diagonale simmetrico):
Seguendo la regola della "simmetria diagonale", serrare i restanti bulloni dal centro verso l'esterno. I bulloni sulla stessa diagonale applicano forze in direzioni opposte, annullando le sollecitazioni ed evitando la distorsione dell'alloggiamento.

Fase 3 (serraggio finale):
Continuare la stessa sequenza diagonale e serrare tutti i bulloni alla coppia finale, in modo da comprimere uniformemente la guarnizione su tutta la superficie ed evitare le crepe dell'alloggiamento causate dal serraggio da un solo lato.
3. Schema circolare dei bulloni (ad es. flangia, coperchio terminale del cuscinetto)

Fase 1 (pre-serraggio):
Serrare il bullone a ore 12, quindi quello direttamente opposto a ore 6, formando un "asse di forza verticale". Serrare poi i bulloni a ore 3 e a ore 9, creando un "asse di forza orizzontale". Questi due assi incrociati annullano la forza di torsione circonferenziale e impediscono alla flangia di ruotare rispetto alla superficie di tenuta.

Fase 2 (pre-serraggio incrociato):
Continuare con lo stesso schema incrociato e serrare il resto dei bulloni al 50%-60% della coppia finale, in modo da distribuire il precarico "ad anello" intorno al cerchio ed evitare il sollevamento locale della flangia che causa il cedimento della tenuta.

Fase 3 (serraggio finale):
Seguire nuovamente la sequenza iniziale e serrare tutti i bulloni alla coppia finale, assicurandosi che la superficie della flangia e la guarnizione siano pressate insieme con una compressione uniforme.
Il serraggio dei bulloni non è mai una semplice operazione di "giro di vite", ma un processo sistematico che coinvolge l'equilibrio meccanico e la stabilità strutturale. La corretta sequenza di serraggio è l'ultima linea di difesa critica che trasforma il "rispetto delle specifiche di coppia" in un "giunto affidabile". Solo combinando i principi della sequenza con l'accuratezza dell'utensile, le procedure di pulizia e le specifiche standard è possibile garantire veramente la sicurezza e la stabilità a lungo termine dell'apparecchiatura, evitando "grandi problemi" causati da una "piccola sequenza".
