Quali sono i componenti del meccanismo di avvitamento automatico?

{{{sourceTextContent.subTitle}}}

avvitamento automatico, sistema di avvitamento automatico, Danikor

{{{sourceTextContent.description}}}

Nella produzione moderna, il meccanismo di fissaggio automatico a vite è un'apparecchiatura chiave per ottenere l'automazione dell'assemblaggio e garantire una qualità costante dell'assemblaggio. È ampiamente utilizzato in settori come quello automobilistico, elettronico, degli elettrodomestici e aerospaziale. Grazie al funzionamento coordinato dei suoi componenti principali, questo meccanismo trasforma il tradizionale fissaggio manuale delle viti in un processo automatizzato efficiente e preciso, migliorando significativamente l'efficienza produttiva e riducendo l'errore umano. L'apparecchiatura principale è composta principalmente da quattro parti: la macchina di alimentazione delle viti, il modulo di fissaggio, il meccanismo di movimento e l'utensile di fissaggio, che lavorano insieme per completare l'intero processo di fissaggio delle viti.

I. Macchina di alimentazione delle viti

La responsabilità principale della macchina di alimentazione delle viti è quella di organizzare le viti sparse in modo casuale in una sequenza ordinata e di inviarle in modo preciso e costante all'ugello della pistola di fissaggio. In questo modo si garantisce una fornitura continua e affidabile di viti, che costituisce la base per un processo automatizzato ininterrotto. Attualmente, le macchine di alimentazione delle viti più utilizzate nelle applicazioni industriali sono i dosatori a vibrazione e i dosatori a spinta. Ogni tipo ha i propri principi di funzionamento e le proprie applicazioni:

Alimentatore a vasca vibrante:
Il suo principio fondamentale prevede l'uso di un vibratore elettromagnetico alla base per generare vibrazioni periodiche, facendo muovere la vasca in un movimento a spirale. All'interno della vasca sono presenti guide e strutture di vagliatura appositamente progettate che respingono automaticamente le viti con orientamenti errati, consentendo alle viti di allinearsi in modo ordinato e di raggiungere l'uscita. Le viti vengono quindi trasportate al punto di destinazione tramite un tubo di alimentazione. Questo tipo di alimentatore è adatto per viti standard da M2 a M6, offre una velocità di alimentazione elevata ed è ideale per la produzione di grandi volumi. Inoltre, è relativamente economico e contribuisce a ridurre le spese di approvvigionamento per le aziende.

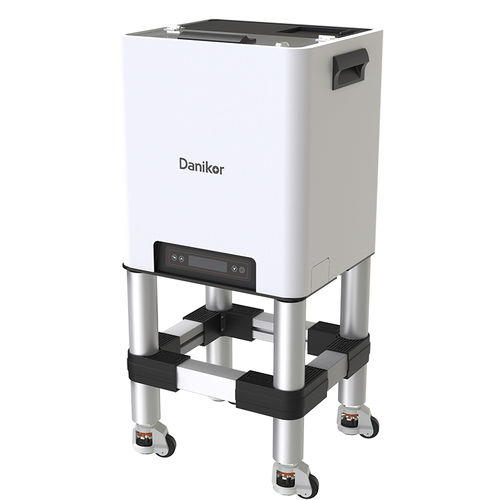

Alimentatore a gradini:
Questo alimentatore utilizza un cilindro pneumatico per azionare una piastra di spinta con un movimento alternativo lineare, spingendo le viti passo dopo passo su una pista di vibrazione lineare. Rispetto ai dosatori a vibrazione a tazza, i dosatori a spinta non hanno una fonte di vibrazioni, il che riduce la generazione di detriti e minimizza i danni superficiali alle viti. Sono adatti per viti più grandi, da M2 a M24, e possono coprire oltre il 90% degli scenari di assemblaggio delle viti nel settore automobilistico. Il tasso di inceppamento per le viti standard è pari a 50 PPM e soddisfa i requisiti di basso tasso di guasto delle linee di produzione automobilistiche. Per questo motivo, sono comunemente utilizzate nell'industria automobilistica.

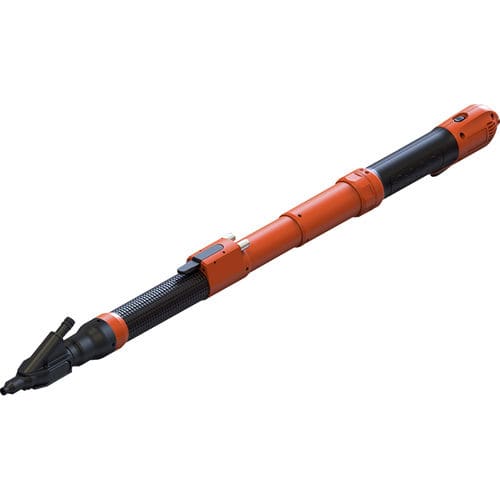

II. Modulo di serraggio

Il modulo di fissaggio è l'unità centrale che collega il sistema di alimentazione e l'utensile di fissaggio. Svolge due compiti fondamentali:

Dopo aver consegnato la vite all'ugello della pistola, la tiene in posizione grazie alle ganasce di serraggio per garantire l'allineamento con il foro della vite sul pezzo.

Utilizza una fonte di energia incorporata (cilindro pneumatico o motore) per spingere l'utensile di fissaggio verso il basso ed eseguire l'operazione di fissaggio. La progettazione strutturale deve tenere conto delle specifiche della vite e delle condizioni di lavoro.

Ad esempio, nei moduli di soffiaggio e aspirazione, la struttura dell'ugello deve essere scelta in base al rapporto lunghezza/diametro della vite:

Ugello a braccio oscillante:
Adatto a viti con un rapporto lunghezza/diametro compreso tra 1,4 e 1,8. Impedisce alle viti corte di capovolgersi nella giunzione a tre vie dell'ugello e può servire anche come meccanismo di stoccaggio delle viti. Durante il processo di fissaggio, una nuova vite può essere pre-memorizzata sul braccio oscillante e calata nell'ugello dopo il reset del modulo, migliorando la velocità di produzione.

Ugello standard:
Adatto per viti con un rapporto lunghezza/diametro compreso tra 1,8 e 3,5. Utilizza l'aspirazione a vuoto per trattenere la vite, garantendo un elevato successo e velocità nell'allineamento della vite e nel rilevamento dei fori. Può anche monitorare la presenza della vite e rimuovere i detriti. Questo design evita i problemi legati alla gravità durante il fissaggio multiangolare, garantendo un orientamento preciso e prevenendo il disallineamento, migliorando così il tasso di successo del fissaggio.

Tipo di ugello girevole:
Adatto per viti con un elevato rapporto lunghezza/diametro o quando viti di lunghezza diversa devono condividere lo stesso modulo. Un meccanismo oscillante collega l'ugello con il canale di alimentazione, assicurando che le viti lunghe passino senza problemi attraverso la giunzione a tre vie. È compatibile con viti di tutte le specifiche e lunghezze, offrendo una maggiore versatilità.

III. Meccanismo di movimento

Il meccanismo di movimento è responsabile dell'azionamento del modulo di fissaggio per spostarsi con precisione verso la posizione del foro della vite sul pezzo in base a un percorso preimpostato. Si tratta di una fase critica per garantire la qualità dell'assemblaggio. A seconda del livello di automazione, della complessità del pezzo e dei requisiti del percorso di movimento, i meccanismi di movimento comuni si dividono in due categorie:

Piattaforma di movimento a tre assi:
È il metodo di movimento più comunemente utilizzato nell'assemblaggio automatizzato. Grazie al movimento combinato degli assi lineari X, Y e Z, il modulo di fissaggio può essere posizionato in qualsiasi punto dello spazio 3D. Soddisfa le esigenze della maggior parte delle attività di assemblaggio di precisione. La piattaforma a tre assi è strutturalmente stabile e veloce, adatta a scenari in cui il pezzo è fisso e le posizioni dei fori delle viti sono regolari.

Robot industriali:
Comprendono robot articolati a sei assi e robot SCARA, che offrono maggiore flessibilità e adattabilità spaziale. I robot a sei assi possono eseguire movimenti multidimensionali complessi, adatti a pezzi irregolari e linee di produzione a modelli misti. I robot SCARA offrono movimenti ad alta velocità all'interno di un piano ed elevata precisione di posizionamento, rendendoli ideali per attività di assemblaggio ad alta velocità e con carichi leggeri.

IV. Strumento di serraggio

L'utensile di serraggio è l'attuatore terminale che esegue direttamente l'operazione di avvitamento. Le sue prestazioni determinano direttamente l'accuratezza e la coerenza della coppia di serraggio, rendendolo il componente fondamentale per garantire la qualità dell'assemblaggio del prodotto. Con l'aumento delle esigenze di qualità dell'assemblaggio, le chiavi pneumatiche tradizionali vengono sostituite da utensili di fissaggio intelligenti. Questi strumenti sono in grado di controllare con precisione la coppia, la velocità e l'angolo di serraggio e di offrire la registrazione dei dati e la tracciabilità, soddisfacendo pienamente i moderni requisiti di controllo della qualità industriale.

Conclusione

Nel complesso, il meccanismo di avvitamento automatico raggiunge l'automazione e l'intelligenza nell'assemblaggio delle viti grazie al preciso coordinamento dei suoi componenti. Non solo migliora significativamente l'efficienza produttiva e riduce il lavoro manuale, ma soprattutto garantisce coerenza e stabilità nella qualità dell'assemblaggio, fornendo un forte sostegno allo sviluppo di alta qualità della produzione moderna.
