Come ottenere l'avvitamento automatico multidirezionale?

{{{sourceTextContent.subTitle}}}

sistema di avvitatura automatica, avvitatore automatico multidirezionale, modulo di avvitatura

{{{sourceTextContent.description}}}

Nel campo dell'assemblaggio industriale automatizzato, l'avvitamento automatico multidirezionale è un processo fondamentale per la gestione di strutture di prodotto complesse (come fori di vite su più lati e pezzi irregolari). Non solo è necessario ottenere il "bloccaggio della copertura multidirezionale", ma anche bilanciare il tempo del ciclo di produzione e la qualità del bloccaggio. Le diverse aziende hanno soluzioni di avvitatura automatica applicabili che variano a seconda dei tipi di prodotto e dei requisiti di capacità produttiva. Questo articolo illustra in dettaglio i metodi di implementazione dell'avvitatura automatica multidirezionale da due punti di vista: "requisiti di tempo di ciclo elevato" e "esigenze di produzione flessibile", fornendo riferimenti per la selezione delle soluzioni aziendali e contribuendo a migliorare l'efficienza dell'assemblaggio e la coerenza del prodotto.

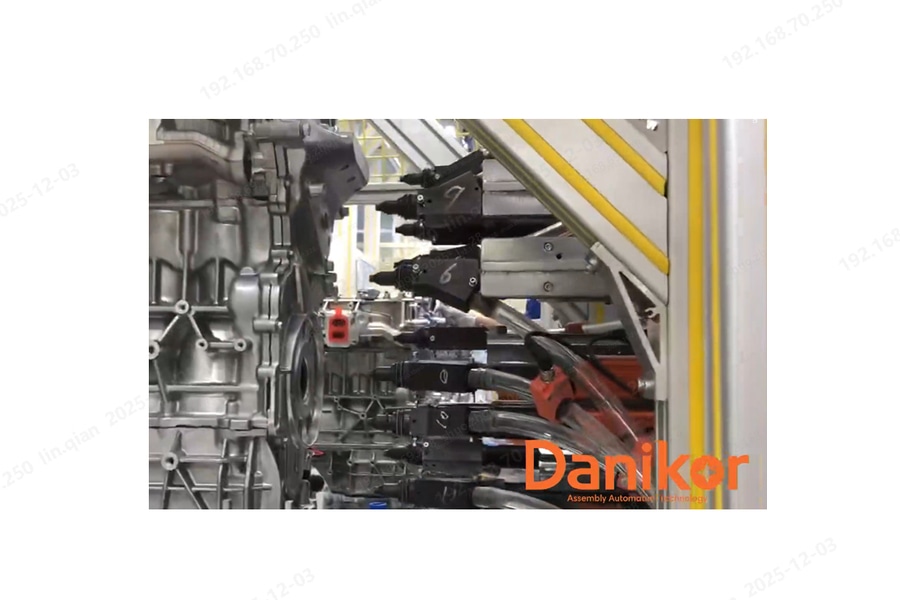

I. Serraggio sincrono multimandrino: La "scelta di efficienza" per gli scenari di tempo ciclo elevato

L'avvitatura sincrona multimandrino è una soluzione di avvitatura automatica multidirezionale progettata per condizioni di "tempo ciclo elevato e tipo di prodotto singolo". Grazie a gruppi di mandrini personalizzati, consente di ottenere il bloccaggio simultaneo di più fori per le viti, riducendo in modo significativo il tempo di bloccaggio per ogni pezzo. È adatta a scenari di produzione standardizzati e su larga scala (come gli involucri degli elettrodomestici e l'assemblaggio di schede madri di prodotti elettronici).

(1) Principi fondamentali e vantaggi

Progettazione personalizzata del gruppo mandrino: In base alla posizione, all'angolo e alla quantità dei fori delle viti del prodotto, è possibile personalizzare il numero e l'angolo di inclinazione dei mandrini di serraggio. Ogni mandrino di serraggio può regolare in modo indipendente la coppia e la velocità, garantendo il bloccaggio simultaneo di tutti i fori delle viti ed evitando le perdite di tempo dovute al bloccaggio sequenziale di un singolo mandrino.

Un vantaggio significativo in termini di tempo di ciclo: Rispetto al bloccaggio sequenziale con un solo mandrino, il bloccaggio sincrono con più mandrini può comprimere il tempo di bloccaggio per pezzo a circa 1/(numero di mandrini) dell'originale (ad esempio, il bloccaggio sincrono con 8 mandrini aumenta l'efficienza di circa 8 volte), soddisfacendo facilmente i requisiti di tempo ciclo delle linee di produzione ad alta capacità.

Qualità di bloccaggio stabile: Tutti i mandrini di serraggio sono collegati dallo stesso sistema di controllo, con regolazione unificata dei parametri di coppia e angolo, evitando le deviazioni dei parametri causate dal funzionamento manuale o dal bloccaggio sequenziale a singolo mandrino, riducendo i difetti come viti flottanti e filettature spanate.

(2) Condizioni e precauzioni applicabili

Scenari applicabili: Adatto a condizioni di produzione a lungo termine con modelli di prodotti singoli e posizioni fisse dei fori delle viti, come coperchi di motori e pannelli di controllo di lavatrici. Questi prodotti non richiedono frequenti regolazioni dell'attrezzatura, consentendo di sfruttare appieno i vantaggi di efficienza della sincronizzazione multimandrino.

Flessibilità limitata nel cambio di modello: A causa del design personalizzato del gruppo mandrino, il cambio di modello di prodotto richiede la sostituzione dell'intero gruppo mandrino e il re-debugging dei parametri, con conseguenti cicli di cambio più lunghi e costi più elevati. Non è adatto a scenari di produzione multivariata e in piccoli lotti.

Pre-pianificazione critica: Prima dell'implementazione, rilevare accuratamente i dati relativi ai fori delle viti del prodotto (coordinate di posizione, angolo, profondità) per garantire che il gruppo mandrino corrisponda perfettamente ai fori delle viti. Inoltre, bisogna considerare l'accuratezza del posizionamento del pezzo e utilizzare maschere di fissaggio per fissare i pezzi, evitando che lo spostamento del pezzo durante il bloccaggio influisca sull'allineamento del gruppo mandrino.

II. Serraggio a mandrino singolo (robot a sei assi + modulo di soffiaggio e aspirazione): La "soluzione completa" per una produzione flessibile

L'avvitatura monomandrino combinata con un robot a sei assi e un modulo di soffiaggio e vuoto è una soluzione di avvitatura automatica che bilancia la "copertura multidirezionale" e il "cambio di modello flessibile" Sfruttando la traiettoria di movimento flessibile del robot a sei assi e l'alimentazione stabile del modulo di soffiaggio e vuoto, è possibile ottenere il bloccaggio in qualsiasi angolo e posizione. È adatto a scenari di produzione con diverse varietà e specifiche (come parti di automobili e assemblaggio di dispositivi medici).

(1) Configurazione di base e vantaggi

Robot a sei assi: Movimento multidirezionale: Il robot a sei assi ha una capacità di movimento multi-degree-of-freedom, che consente una regolazione flessibile dell'angolo e della posizione del mandrino di serraggio. Sia che si tratti di bloccaggio verticale, orizzontale o inclinato, può ottenere una copertura a 360° attraverso la programmazione, gestendo facilmente i fori di avvitamento multidirezionali su pezzi irregolari.

Modulo di soffiaggio e aspirazione: Alimentazione stabile + prevenzione dei difetti: Viene adottata la struttura a doppia alimentazione "alimentazione a soffio + adsorbimento a vuoto". La funzione di soffiaggio è in grado di trasportare rapidamente le viti nella posizione della punta, migliorando l'efficienza di alimentazione; la funzione di adsorbimento del vuoto è in grado di fissare saldamente le viti, prevenendo l'inclinazione o la caduta delle viti (cioè le "viti storte o cadute") durante il bloccaggio orizzontale o inclinato, garantendo un processo di bloccaggio stabile.

Posizionamento visivo: Maggiore precisione: Dotata di un sistema di rilevamento visivo, è in grado di identificare in tempo reale la posizione dei fori della vite, di compensare automaticamente le deviazioni di posizionamento del pezzo (come lievi disassamenti del pezzo), di garantire il corretto allineamento del mandrino di serraggio con il foro della vite, riducendo problemi come la spanatura della filettatura e il disallineamento della vite causati da un allineamento impreciso.

Cambio di modello flessibile: Adattabile alla produzione multivariata: Quando si cambia modello di prodotto, è sufficiente richiamare il programma di bloccaggio del prodotto corrispondente (compresi i parametri di traiettoria del movimento e di coppia) nel sistema di controllo, senza sostituire l'attrezzatura hardware. Il processo di sostituzione è rapido e conveniente, adatto alle esigenze di produzione flessibile di più varietà e di piccoli lotti.

(2) Condizioni applicabili e suggerimenti di ottimizzazione

Scenari applicabili: Adatto a condizioni di produzione con diversi modelli di prodotto e posizioni variabili dei fori delle viti, come l'assemblaggio di parti per diversi modelli di auto nell'industria automobilistica e l'assemblaggio di strumenti multi-specifici nei dispositivi medici. Può gestire in modo flessibile le esigenze di bloccaggio multidirezionale di diversi prodotti.

Direzione di ottimizzazione del tempo di ciclo: Migliorare ulteriormente il tempo di ciclo ottimizzando il percorso di alimentazione (ad esempio riducendo la distanza tra l'alimentatore di viti e il robot) e regolando la velocità di movimento del robot (aumentando l'efficienza del movimento entro i limiti di precisione consentiti) per soddisfare le esigenze di capacità medio-alta.

III. Raccomandazioni per la scelta della soluzione per l'avvitatura automatica multidirezionale

Nella scelta di una soluzione per l'avvitatura automatica multidirezionale, le aziende devono effettuare una valutazione completa in base alle proprie esigenze produttive:

Privilegiare il serraggio sincrono multimandrino: Se il prodotto è singolo, la richiesta di capacità produttiva è elevata (ad esempio una produzione giornaliera superiore a 10.000 pezzi) e si richiede una produzione stabile a lungo termine, il serraggio sincrono multimandrino può ridurre i costi di produzione unitari con un'elevata efficienza e migliorare la competitività della capacità produttiva.

Privilegiare l'avvitatura a mandrino singolo (robot a sei assi + modulo di soffiaggio e aspirazione): In presenza di molte varietà di prodotti e di frequenti cambi di modello (ad esempio più di 3 cambi al giorno) e della necessità di gestire un complesso bloccaggio multidirezionale, i vantaggi di flessibilità di questa soluzione possono ridurre i costi di cambio formato e adattarsi a una produzione diversificata.

Precauzioni comuni: Indipendentemente dalla soluzione scelta, è necessario dotarsi di un sistema di monitoraggio della coppia per rilevare in tempo reale i dati relativi alla coppia e all'angolo durante il processo di bloccaggio e segnalare tempestivamente i difetti. Inoltre, è necessario stabilire un meccanismo di manutenzione regolare delle apparecchiature per estenderne la durata e garantire una produzione stabile a lungo termine.

Conclusione

Il fulcro delle soluzioni di avvitatura automatica multidirezionale è la "corrispondenza alle esigenze di produzione" Selezionando in modo ragionevole le soluzioni multimandrino sincrone o monomandrino flessibili, in combinazione con le impostazioni dei parametri e la manutenzione delle apparecchiature, le aziende possono ottenere un bloccaggio multidirezionale efficiente e automatizzato, migliorare l'efficienza produttiva e la qualità dei prodotti e ottenere vantaggi nell'ondata della produzione automatizzata.
