Come ottenere un avvitamento senza polvere nella produzione di dispositivi medici

{{{sourceTextContent.subTitle}}}

Avvitamento nella produzione di dispositivi medici

{{{sourceTextContent.description}}}

Nel campo della produzione di dispositivi medici, la pulizia è l'ancora di salvezza principale che determina la qualità e la sicurezza del prodotto. La struttura interna dei dispositivi medici è precisa e complessa e anche minuscole particelle di polvere o detriti metallici possono causare gravi pericoli. Pertanto, i requisiti di assenza di polvere nell'assemblaggio dei dispositivi medici sono molto più elevati rispetto a quelli dei normali prodotti industriali. Essendo un processo critico nell'assemblaggio, il bloccaggio delle viti è diventato una delle principali sfide tecniche che i produttori di dispositivi medici devono superare. Questo articolo fornisce una descrizione dettagliata di come ottenere un bloccaggio delle viti privo di polvere.

1. Ottimizzare la struttura dell'alimentatore a vite per ridurre la generazione di contaminanti

L'alimentatore di viti è uno dei dispositivi principali del processo di chiusura e la sua struttura influisce direttamente sulla quantità di contaminanti prodotti. I dosatori a vite tradizionali utilizzano spesso un meccanismo di alimentazione a vibrazione, che smista e trasporta le viti nella tramoggia attraverso vibrazioni ad alta frequenza. Questo metodo produce facilmente una grande quantità di detriti metallici a causa dell'intenso attrito tra le viti e tra queste e la parete della tramoggia. Per soddisfare gli elevati requisiti di pulizia dell'assemblaggio dei dispositivi medici, è necessario scegliere un alimentatore a vite a gradini con caratteristiche di bassa contaminazione per ridurre la generazione di detriti alla fonte.

L'alimentatore a vite a gradini utilizza un cilindro per azionare una piastra di spinta in movimento alternato, consentendo alle viti di salire costantemente passo dopo passo senza vibrazioni violente o attrito, riducendo sostanzialmente la probabilità di generazione di detriti metallici. Inoltre, il fondo della tramoggia è stato progettato con fori e abbinato a un componente di assorbimento del vuoto personalizzato per formare un ambiente a pressione negativa continua, in grado di assorbire in tempo reale la polvere e i detriti fini nella tramoggia, ottenendo una pulizia preliminare delle viti.
2. Configurazione dei componenti di pulizia dei binari per migliorare la purificazione a metà processo

Mentre le viti vengono trasportate lungo la pista vibrante rettilinea verso il meccanismo di taglio, è possibile aggiungere componenti di pulizia dedicati su entrambi i lati della pista. Questi componenti utilizzano la tecnologia di pulizia a soffio d'aria direzionale per spruzzare un flusso d'aria pulita sulla superficie della vite e sugli interstizi della filettatura con una pressione d'aria controllabile (che può essere regolata in base alle specifiche della vite e ai tipi di impurità), ottenendo una purificazione secondaria profonda. In questo modo non solo si rimuovono efficacemente polvere, macchie d'olio, detriti metallici e altre impurità di livello micron attaccate alle viti durante lo stoccaggio e il trasporto, ma si evitano anche graffi o spostamenti di posizione che possono essere causati dai metodi di pulizia tradizionali. Il design dei componenti di pulizia si adatta completamente al ritmo di trasporto della pista di vibrazione rettilinea, garantendo la pulizia senza compromettere la stabilità del trasporto delle viti.
3. Aggiungere moduli di pulizia esterni per ottenere una rimozione profonda della polvere

Dopo la pulizia con soffiatura d'aria della pista di alimentazione, è possibile che sulla superficie della vite rimangano ancora particelle di polvere fine o detriti fortemente adsorbiti, soprattutto nelle parti nascoste come gli interstizi della filettatura e i piccoli fori nella testa della vite, che sono difficili da pulire a fondo con la normale soffiatura d'aria. Per risolvere questo problema, è possibile aggiungere un modulo di pulizia esterno tra l'alimentatore della vite e l'ugello di bloccaggio per ottenere una purificazione profonda attraverso la tecnologia di rimozione della polvere sottovuoto. Il modulo adotta un design a struttura chiusa. Quando la vite viene convogliata verso il modulo di pulizia, l'aspirazione a vuoto ad alta intensità può estrarre le impurità residue dagli interstizi.

Il sistema di aspirazione del modulo di pulizia esterno deve essere dotato di un efficiente dispositivo di filtraggio. I contaminanti raccolti saranno intercettati dal dispositivo di filtraggio per evitare che entrino nella pompa del vuoto e causino danni alle apparecchiature, impedendo al contempo che i contaminanti ritornino nell'area di pulizia.
4. Installare i componenti del vuoto degli ugelli per eliminare la contaminazione in loco

Sebbene il modulo di pulizia esterno abbia permesso di rimuovere la polvere in profondità sulla superficie della vite, negli scenari di produzione reali esistono ancora due rischi potenziali di impurità: In primo luogo, le parti nascoste, come i micropori e le scanalature della filettatura sulla superficie della vite, possono ancora presentare polvere a livello di micron, macchie d'olio e altri residui, difficili da penetrare completamente con la pulizia convenzionale; in secondo luogo, quando la vite viene trasportata rapidamente all'ugello dal flusso d'aria ad alta pressione, le collisioni istantanee con il blocco di serraggio e il canale di guida possono generare piccoli detriti metallici. Se questi detriti entrano nel pezzo bloccato insieme alla vite, possono anche compromettere la precisione del dispositivo medico.

Per evitare i rischi di cui sopra e migliorare ulteriormente la stabilità e l'affidabilità del processo di bloccaggio, è possibile installare un componente di pulizia a vuoto personalizzato sull'ugello di bloccaggio. Questo componente utilizza il principio dell'adsorbimento a pressione negativa per formare un ambiente locale ad alto vuoto prima che la vite entri nel processo di bloccaggio, rimuovendo accuratamente le impurità della vite.
5. Rilevamento della pulizia e supporto dati

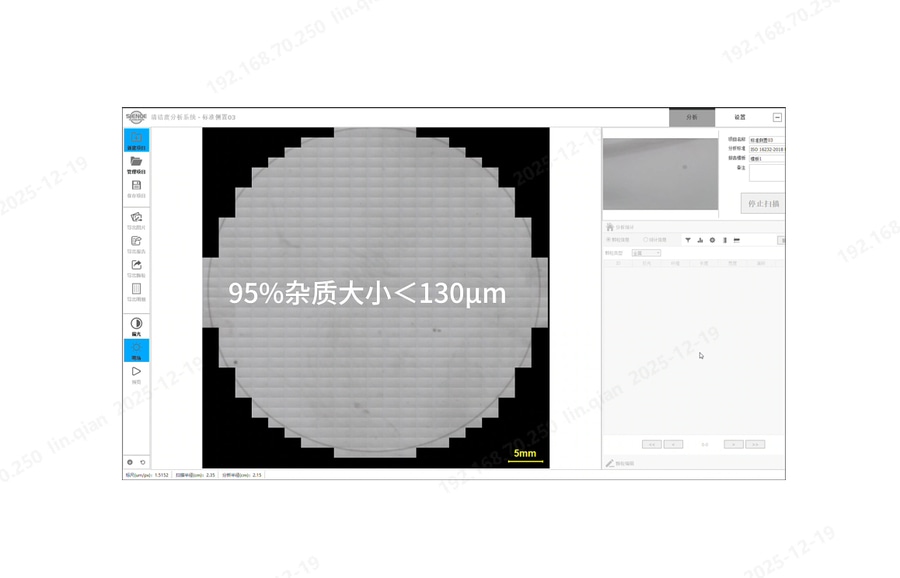

Grazie ai processi di pulizia multipli di cui sopra, è possibile migliorare efficacemente la pulizia delle viti e del sito di bloccaggio. In base ai dati dei test effettuati, questa soluzione può raggiungere un'efficienza di pulizia superiore al 95% per le particelle di polvere di dimensioni superiori a 130μm, soddisfacendo pienamente i severi requisiti di pulizia dell'assemblaggio dei dispositivi medici.

Nel processo di produzione reale, è necessario testare e verificare regolarmente l'effetto di pulizia del sistema di chiusura antipolvere per garantire un funzionamento stabile dell'apparecchiatura. Allo stesso tempo, è necessario stabilire un sistema completo di manutenzione delle apparecchiature, pulendo regolarmente i componenti del vuoto, sostituendo i dispositivi di filtraggio e controllando lo stato di funzionamento dei componenti di pulizia per garantire che tutte le apparecchiature siano sempre nelle migliori condizioni di lavoro.
