Qual è il principio di funzionamento di un dosatore a coclea?

{{{sourceTextContent.subTitle}}}

Principio di funzionamento di un dosatore a coclea

{{{sourceTextContent.description}}}

I dosatori a vite sono ampiamente utilizzati nella produzione di elettronica, nell'assemblaggio automobilistico, nella produzione di elettrodomestici e in altri settori. Il sistema è costituito principalmente da componenti fondamentali come la tramoggia, il meccanismo di spinta, la pista di vibrazione lineare, il meccanismo di separazione delle viti, il tubo di soffiaggio e il sistema di controllo, che formano un ciclo di trasporto automatizzato completo. Il sistema consente di ottenere un flusso completamente automatizzato di viti dallo stoccaggio alla stazione di avvitatura, riducendo in modo significativo l'intervento manuale ed evitando problemi quali la mancata alimentazione, l'alimentazione errata e la bassa efficienza associata alla gestione manuale delle viti. Questo articolo analizzerà il principio di funzionamento dei dosatori di viti sotto l'aspetto della composizione strutturale, del flusso di lavoro e delle funzioni dei componenti principali, approfondendo il modo in cui essi realizzano un trasporto accurato delle viti attraverso la cooperazione coordinata di vari meccanismi.

I. Tramoggia: Stoccaggio della vite e alimentazione iniziale

La tramoggia è il componente fondamentale del dosatore a coclea, utilizzata principalmente per lo stoccaggio alla rinfusa delle viti da trasportare. Il suo design strutturale influisce direttamente sull'efficienza di alimentazione e sulla scorrevolezza del successivo trasporto. La parte inferiore delle tramogge dei comuni alimentatori a coclea adotta in genere una struttura inclinata. Il principio fondamentale di questo design è quello di utilizzare la gravità per consentire alle viti nella tramoggia di scivolare naturalmente verso l'area di spinta designata, evitando l'accumulo e l'inceppamento delle viti all'interno della tramoggia. La capacità della tramoggia deve essere scelta in base ai requisiti di capacità della linea di produzione e alle specifiche delle viti. La capacità della tramoggia dei dosatori a vite per linee di produzione di grandi dimensioni può arrivare a oltre 4 litri e il fondo è dotato di un sensore di basso livello che, combinato con un dispositivo di rifornimento automatico, consente un'alimentazione ininterrotta di lunga durata. Le piccole linee di produzione di precisione pongono maggiore enfasi sulla compattezza e sulla flessibilità per risparmiare spazio.

II. Meccanismo di spinta: Fonte primaria di alimentazione per le viti

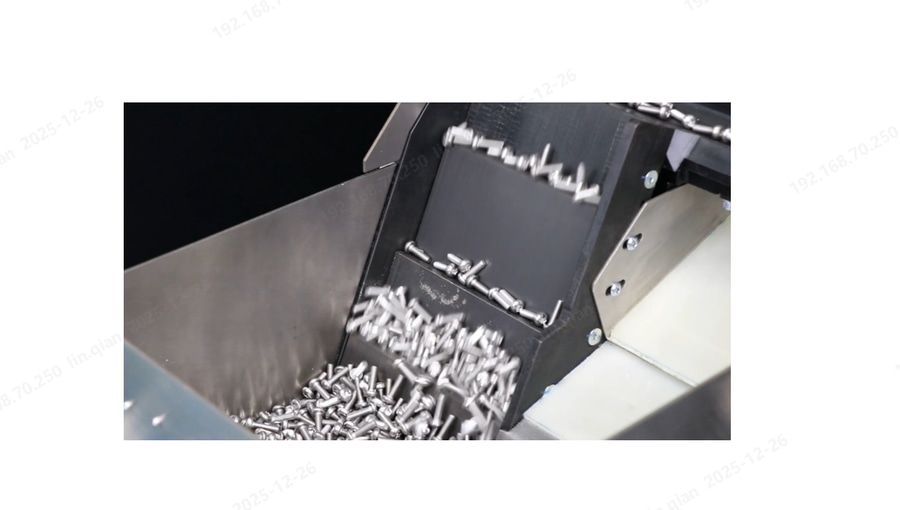

Il meccanismo di spinta è il componente di potenza principale che consente l'alimentazione iniziale delle viti nell'alimentatore a coclea. La sua stabilità operativa determina direttamente la continuità dell'alimentazione della vite. Il meccanismo di spinta è costituito principalmente da un cilindro, una piastra di spinta e un dispositivo di ripristino. Quando le viti nella tramoggia scivolano verso l'area di spinta, il sistema di controllo invia un segnale di avvio in base alla quantità di viti rimanenti nella successiva pista di vibrazione lineare, azionando il cilindro per spostare la piastra di spinta verso l'alto e spingere le viti passo dopo passo verso la pista di vibrazione lineare. Al termine della spinta, il cilindro aziona la piastra di spinta per ripristinarla rapidamente. A questo punto, le viti nella tramoggia si riforniscono naturalmente nell'area di spinta per gravità, in attesa della prossima azione di spinta, formando così un ciclo di spinta stabile.

III. Cingolo a vibrazione lineare: Correzione dell'orientamento delle viti e trasporto di smistamento

La pista di vibrazione lineare è il componente chiave dell'alimentatore a coclee che consente di correggere l'orientamento della vite e di smistare il trasporto. Basato sul principio della vibrazione elettromagnetica, il vibratore elettromagnetico nella parte inferiore del binario genera microvibrazioni ad alta frequenza, inducendo il binario a eseguire un movimento alternativo lineare ad alta frequenza. Sotto l'effetto delle vibrazioni, le viti vengono trasportate in avanti lungo il binario. Quando le viti vengono trasportate sul binario, solo quelle con l'orientamento prestabilito (di solito testa in su, filettatura in giù) possono avanzare senza problemi lungo la scanalatura di guida sul lato interno del binario. Le viti con orientamenti non qualificati (come testa in giù, inclinate, ecc.) saranno soffiate fuori dal binario dal meccanismo di soffiaggio dell'aria installato su un lato del binario di vibrazione lineare, facendole ricadere nella tramoggia per la vagliatura secondaria. La frequenza di vibrazione della pista di vibrazione lineare può essere regolata dal sistema di controllo in base a parametri quali il peso e le dimensioni della vite, per ottenere una velocità di trasporto adeguata. I binari di vibrazione lineare per dosatori a coclea avanzati dispongono anche di funzioni adattive in grado di regolare automaticamente la frequenza di vibrazione in base al peso, assicurando un movimento di avanzamento stabile indipendentemente dalla presenza di molte o poche coclee sul binario, garantendo un'alimentazione delle coclee regolare e senza inceppamenti.

IV. Meccanismo di separazione delle viti: Separazione delle viti per l'alimentazione di pezzi singoli

Il meccanismo di separazione delle viti è il componente principale che consente l'alimentazione a pezzo singolo delle viti nel dosatore. La sua funzione è quella di separare il flusso continuo di viti trasportato dalla pista di vibrazione lineare in singole viti e di inviarle nel tubo di soffiaggio. Quando le viti vengono convogliate all'ingresso del meccanismo di separazione attraverso la pista di vibrazione lineare, il sistema di controllo invia un segnale di separazione in base alle esigenze del processo di avvitatura, consentendo a una singola vite di cadere nell'ingresso del tubo di soffiaggio. La frequenza di separazione sarà sincronizzata con il ritmo del successivo processo di avvitatura, assicurando che venga fornita una vite per ogni azione di avvitatura. È inoltre possibile dotare il meccanismo di separazione dell'alimentatore di viti di un sensore di presenza per evitare separazioni mancate o multiple.

V. Tubo di soffiaggio: Canale di distribuzione finale delle viti

Il tubo di soffiaggio è il canale principale per l'alimentazione delle viti dal meccanismo di separazione al naso del modulo di avvitatura. Quando una singola vite cade nel tubo di soffiaggio, il sistema di controllo attiva il dispositivo di pressione dell'aria per introdurre aria compressa nel tubo di soffiaggio. Sotto la spinta della pressione dell'aria, la vite viaggia ad alta velocità all'interno del tubo di soffiaggio. La parete interna del tubo di soffiaggio è solitamente trattata in modo da essere liscia per ridurre l'attrito quando la vite avanza all'interno del tubo, evitando che la vite si inceppi o che la sua filettatura si graffi a causa dell'attrito. Nel frattempo, la lunghezza e il diametro del tubo di soffiaggio sono progettati in base alla distanza della stazione di avvitamento e alle specifiche della vite, per garantire che la vite possa raggiungere rapidamente e senza problemi il naso del modulo sotto pressione d'aria, dopodiché il meccanismo di avvitamento si attiva per completare l'azione di avvitamento.

Grazie alla cooperazione coordinata dei componenti di cui sopra, l'alimentatore di viti realizza un trasporto completamente automatico delle viti dallo stoccaggio all'avvitatura, migliorando notevolmente l'efficienza produttiva e la qualità dell'avvitatura. È stato ampiamente utilizzato nell'assemblaggio di prodotti come telefoni cellulari, computer e tablet nell'industria elettronica, nell'assemblaggio di componenti nell'industria automobilistica, nella produzione di elettrodomestici come frigoriferi, lavatrici e condizionatori d'aria e in settori produttivi di fascia alta come dispositivi medici e strumenti di precisione. In futuro, inoltre, si svilupperà verso una maggiore precisione, una maggiore efficienza e un'intelligenza più intelligente, promuovendo ulteriormente l'aggiornamento intelligente delle linee di produzione automatizzate.
