Soluzioni per la coerenza del serraggio dei bulloni

{{{sourceTextContent.subTitle}}}

Soluzioni per la coerenza del serraggio dei bulloni, sistema di avvitamento automatico, avvitatore elettrico industriale

{{{sourceTextContent.description}}}

I. Perché è così importante la costanza del serraggio dei bulloni?

Nei settori della produzione automobilistica, dei prodotti 3C, dei macchinari per l'edilizia e dell'assemblaggio di apparecchiature per le nuove energie, la coerenza del serraggio dei bulloni determina direttamente la resistenza strutturale, la durata e la sicurezza dei prodotti. Tuttavia, nei processi di produzione attuali, problemi come l'incoerenza del serraggio, la fluttuazione della coppia, il mancato o eccessivo serraggio si verificano ancora di frequente, diventando fattori importanti che influenzano la qualità dell'assemblaggio e il tasso di rendimento.

II. Quali sono le cause principali dell'incoerenza di serraggio dei bulloni?

Nell'assemblaggio reale, i fattori che incidono sulla coerenza del serraggio dei bulloni includono principalmente i seguenti aspetti:

Precisione insufficiente dell'utensile

Gli utensili dinamici tradizionali a frizione hanno intrinsecamente una grande dispersione. Con l'aumentare del tempo di utilizzo, l'affaticamento delle molle e l'usura meccanica portano a una deviazione della coppia in uscita, rendendo difficile garantire la costanza a lungo termine.

Differenze di funzionamento umano

Il serraggio manuale si basa sull'esperienza manuale. Le differenze nella forza di pressione, nell'angolo e nel ritmo tra i diversi operatori influiscono direttamente sui risultati del serraggio.

Differenze nella filettatura e nelle condizioni di lavoro

Differenti trattamenti della superficie del bullone, stati di lubrificazione e rigidità del connettore causano differenze nella forza di serraggio a parità di coppia impostata.

Strategia di serraggio irragionevole

Nelle connessioni difficili o negli scenari di serraggio ad alta velocità, se la fase finale di serraggio non è adeguatamente controllata, è facile che si verifichi un superamento della coppia, distruggendo la coerenza del serraggio.

III. Come migliorare fondamentalmente la costanza del serraggio dei bulloni?

Adottare strumenti di serraggio intelligenti per ottenere un controllo ad anello chiuso

La pistola di serraggio servoelettrica è l'attrezzatura chiave per migliorare la costanza di serraggio. Rispetto agli strumenti tradizionali, le pistole di serraggio intelligenti presentano i seguenti vantaggi:

Sensore di coppia ed encoder angolare integrati

Monitoraggio in tempo reale di coppia, angolo e velocità di rotazione

Regolazione dinamica dell'uscita del motore tramite controllo ad anello chiuso

Arresto dopo il raggiungimento del valore di serraggio target per evitare il superamento del valore di riferimento

Grazie al feedback dei dati, ogni operazione di serraggio esegue rigorosamente gli stessi parametri di processo, garantendo la coerenza dall'origine.

Selezione ragionevole della strategia di serraggio per migliorare la stabilità del processo

A condizioni di lavoro diverse devono corrispondere strategie di serraggio diverse, ad esempio:

Controllo della coppia: È il metodo di controllo più elementare, in cui il serraggio si arresta immediatamente quando viene raggiunto il valore di coppia prefissato. Si applica principalmente a connessioni non critiche, alla produzione di lotti con requisiti di precisione ridotti e a scenari in cui la resistenza dei bulloni è elevata e il coefficiente di attrito è stabile (come elettrodomestici e macchinari generici).

Controllo dell'angolo: Il controllo dell'angolo continua la rotazione per un angolo prestabilito dopo aver raggiunto la coppia iniziale prima di fermarsi. Si applica principalmente al serraggio nella zona di deformazione plastica, alle occasioni che richiedono un'elevata costanza della forza di serraggio e ai collegamenti con una buona duttilità del materiale dei bulloni.

Controllo coppia più angolo: Si tratta di un metodo di controllo a stadi, che prevede prima il raggiungimento della coppia iniziale e poi la rotazione di un angolo specifico (ad esempio, 20Nm + 90°). Si applica principalmente alle connessioni critiche (come le teste dei cilindri dei motori, le flange delle turbine eoliche, il trasporto ferroviario) e alle occasioni che richiedono l'utilizzo della deformazione plastica dei bulloni per ottenere un assemblaggio di alta precisione.

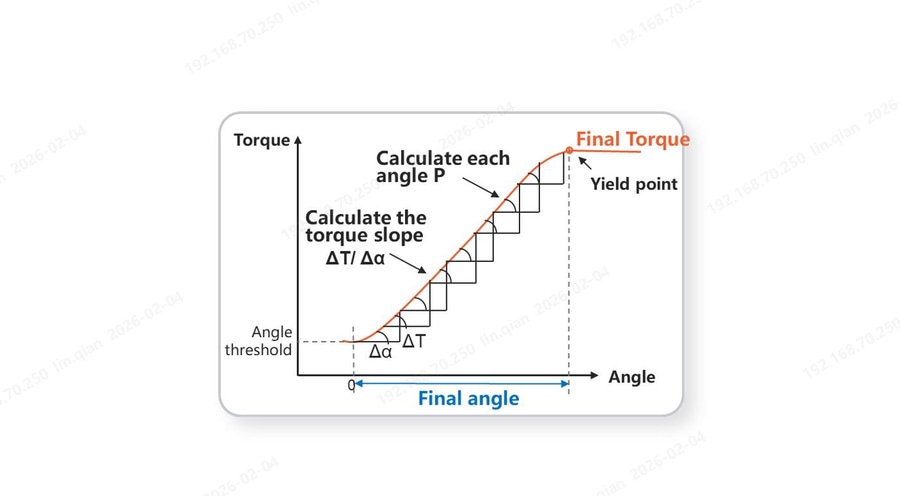

Controllo del punto di snervamento: Questo metodo identifica il punto di snervamento del materiale (punto di inflessione della curva) attraverso la curva coppia-angolo e interrompe immediatamente il serraggio. Si applica principalmente all'assemblaggio di precisione delle connessioni di tenuta delle apparecchiature nucleari, dei motori aeronautici e dei bulloni critici nell'assemblaggio finale delle automobili. Non è influenzato dal coefficiente di attrito del metodo della coppia o dal punto di partenza del metodo dell'angolo e ha un'elevata precisione di serraggio con un utilizzo del materiale fino al 100%. Tuttavia, le condizioni di lavoro sono elevate e devono essere garantite la consistenza dei bulloni e la qualità delle superfici di accoppiamento.

Impostazioni strategiche ragionevoli possono ridurre efficacemente l'impatto delle variazioni delle condizioni di lavoro sui risultati del serraggio.

Raccolta dei dati di serraggio e tracciabilità per ottenere il controllo del processo

Non è possibile ottenere un'elevata coerenza senza il supporto dei dati. Gli strumenti di serraggio utilizzati insieme ai controllori possono ottenere:

Visualizzazione dei dati rilevanti come coppia, angolo e durata di ogni vite, generando curve di serraggio;

Monitoraggio della coppia o dell'angolo in ogni fase, dal riconoscimento del tappo, al riconoscimento della filettatura, all'avvitamento, alla sede fino al serraggio finale, con indicazioni tempestive di NG in caso di anomalie di serraggio.

La gestione dei dati non solo migliora la coerenza, ma fornisce anche una base per il miglioramento della qualità.

Grazie a soluzioni sistematiche, le aziende possono ottenere molteplici vantaggi:

Miglioramento dell'affidabilità e della sicurezza dell'assemblaggio dei prodotti

Riduzione del tasso di rilavorazione e dei rischi per la qualità

Ritmo di produzione stabile e maggiore efficienza della linea di produzione

La costanza del serraggio dei bulloni non è un problema che può essere risolto da un solo dispositivo o parametro, ma piuttosto il risultato dell'effetto sinergico della selezione degli utensili, della strategia di serraggio, del livello di automazione e della gestione dei dati.
