La relazione tra coppia e angolo

{{{sourceTextContent.subTitle}}}

Cacciavite dinamometrico e angolare, driver di coppia per la catena di montaggio, cacciavite dinamometrico elettrico

{{{sourceTextContent.description}}}

In settori come l'assemblaggio meccanico, la produzione automobilistica e l'assemblaggio di apparecchiature elettroniche, il serraggio delle viti è un processo critico che garantisce la stabilità strutturale e la sicurezza del prodotto. Lo sviluppo di una strategia di serraggio scientifica e ragionevole si basa sul controllo preciso di due parametri principali: la coppia e l'angolo. La loro cooperazione sinergica determina direttamente il tasso di superamento della qualità del serraggio. La curva di serraggio, in quanto rappresentazione intuitiva della relazione mutevole tra questi due parametri, funge da "strumento centrale" per la prevenzione degli errori di assemblaggio e la diagnosi dei guasti in loco.

I. La relazione fondamentale tra coppia e angolo: La legge lineare del serraggio qualificato

L'intero processo di serraggio delle viti consiste essenzialmente nell'applicare una coppia per guidare la rotazione della vite (variazione dell'angolo), provocando una deformazione elastica o plastica del bullone e generando così una forza di precarico per ottenere un contatto stretto tra i componenti. Durante un processo di serraggio qualificato, la relazione tra coppia e angolo presenta una chiara legge lineare a fasi, che può essere suddivisa in tre fasi chiave. Queste fasi costituiscono i componenti fondamentali della curva di serraggio. La loro base teorica deriva dalla combinazione della legge di Hooke e della geometria della filettatura, per cui l'angolo di rotazione del bullone è approssimativamente proporzionale alla somma dell'allungamento del bullone e della compressione delle parti collegate.

1. Fase di accoppiamento e sede della filettatura: La coppia è minima, l'angolo aumenta lentamente.

Dal momento in cui la vite viene accoppiata (allineata con il foro filettato) fino alla sua sede contro la superficie della parte collegata, l'obiettivo principale di questa fase è eliminare il gioco della filettatura e ottenere l'accoppiamento iniziale. Poiché non è stato generato alcun precarico effettivo, la resistenza alla rotazione della vite è molto ridotta; pertanto, il valore della coppia è prossimo allo zero e aumenta dolcemente. L'angolo aumenta lentamente con la profondità di ingaggio della vite. La variazione dell'angolo in questa fase è utilizzata principalmente per superare il gioco iniziale tra le filettature, senza che venga generato alcun precarico effettivo. Le misure effettuate su alcuni bulloni di testate automobilistiche mostrano che il precarico corrispondente ai primi 30 gradi di rotazione può essere addirittura nullo, fino a quando il dado non è completamente inserito nella superficie della flangia.

2. Fase di deformazione elastica: La coppia e l'angolo sono direttamente proporzionali in modo lineare; la coppia aumenta rapidamente.

Quando la vite si posiziona contro la superficie della parte collegata, il serraggio entra nella zona di deformazione elastica. A questo punto, il bullone inizia a subire un allungamento elastico dovuto alla coppia applicata, mentre la parte collegata viene compressa. Il rapporto tra le loro rigidità determina la distribuzione della deformazione. La caratteristica principale di questa fase è una stretta relazione lineare proporzionale tra la coppia e l'angolo, e il valore della coppia aumenta rapidamente. La resistenza durante la fase di deformazione elastica deriva principalmente dalla sollecitazione elastica del bullone. All'aumentare dell'angolo, la sollecitazione elastica si accumula continuamente e la coppia aumenta di conseguenza. In pratica, il processo di serraggio per la maggior parte delle viti raggiunge il valore di coppia target durante questa fase, completando un serraggio qualificato.

3. Fase di deformazione plastica: L'incremento della coppia è piccolo, l'angolo aumenta in modo significativo.

Se la forza di serraggio continua ad aumentare, una volta che la coppia supera il punto di snervamento del bullone, il serraggio entra nella zona di deformazione plastica. Qui il bullone subisce un allungamento plastico irreversibile e la sua rigidità diminuisce. Pertanto, è sufficiente un piccolo incremento di coppia per causare un allungamento significativo del bullone. Sulla curva di serraggio, ciò si riflette come un leggero aumento della coppia, mentre l'angolo aumenta notevolmente. Solo alcuni scenari speciali (ad esempio, connessioni con bulloni ad alta resistenza) richiedono che il serraggio della vite si fermi dopo aver raggiunto il punto di snervamento per garantire la stabilità del precarico. In questi casi, è necessario un controllo preciso della coppia e dell'angolo per evitare la rottura del bullone.

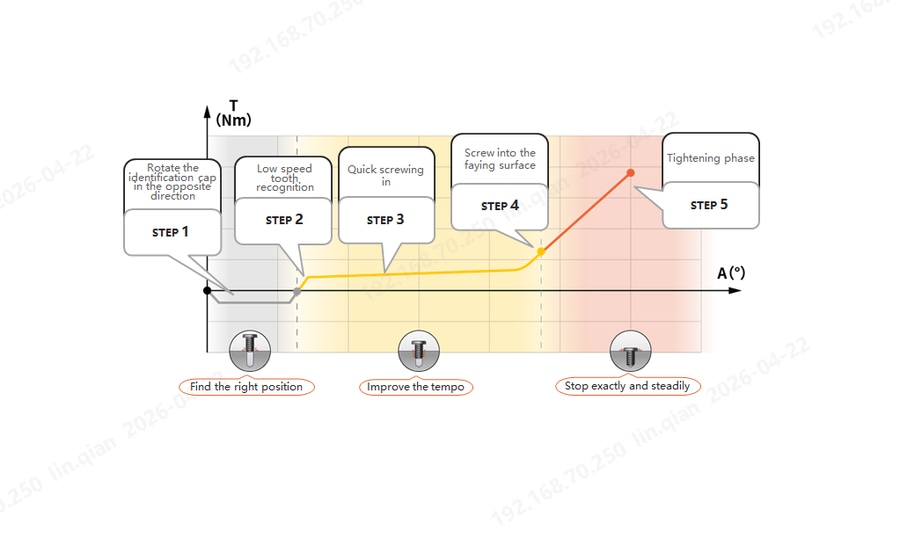

La variazione continua attraverso le tre fasi di cui sopra costituisce la curva di serraggio completa. La curva di serraggio agisce come un "elettrocardiogramma" del processo di assemblaggio, registrando in tempo reale le variazioni dinamiche della coppia e dell'angolo. Non solo riflette in modo intuitivo se il processo di avvitatura è qualificato, ma consente anche di individuare rapidamente i guasti in loco attraverso le tendenze anomale della curva, fornendo un supporto preciso per la gestione degli errori di assemblaggio. Questo è il valore fondamentale della funzionalità di analisi della sovrapposizione delle curve negli strumenti di avvitatura intelligenti: confrontando più curve di avvitatura, è possibile identificare con precisione le anomalie, ottimizzare i processi e garantire la stabilità della qualità.

II. Valore pratico della curva di serraggio: La chiave per l'eliminazione degli errori di assemblaggio e l'ottimizzazione dei processi

Per l'industria dell'assemblaggio meccanico, la curva di serraggio non è solo uno "strumento tagliente" per la diagnosi dei guasti, ma anche una base fondamentale per ottimizzare le strategie di serraggio e migliorare la qualità dell'assemblaggio. Analizzando la curva di serraggio si ottengono tre valori fondamentali:

Protezione dagli errori in tempo reale: Confrontando una curva standard con la curva effettivamente misurata, è possibile identificare in tempo reale le anomalie durante il serraggio. Il serraggio può essere interrotto tempestivamente per evitare che i prodotti difettosi passino al processo successivo, riducendo i costi di rilavorazione.

Tracciabilità precisa: Quando si verifica un errore di assemblaggio, l'analisi delle caratteristiche della curva consente di identificare rapidamente la causa dell'errore (ad esempio, il superamento della coppia corrisponde a una velocità eccessiva o a un serraggio ripetuto), eliminando la necessità di controlli passo-passo e migliorando l'efficienza nella gestione degli errori.

Ottimizzazione del processo: Utilizzando i dati delle curve accumulati nel tempo, è possibile ottimizzare le impostazioni dei parametri di coppia e di angolo. Parametri chiave come la velocità di serraggio e la precoppia possono essere regolati per adattarsi a viti di specifiche e materiali diversi, migliorando la stabilità della qualità del serraggio.

Conclusioni: La coppia e l'angolo sono i due parametri fondamentali di una strategia di avvitatura. La loro relazione durante un processo di avvitatura qualificato presenta un andamento lineare chiaro e graduale, e la curva di avvitatura è la rappresentazione intuitiva di questa relazione. La padronanza delle caratteristiche della curva consente una rapida diagnosi dei problemi in loco, l'ottimizzazione del processo e la riduzione delle perdite legate ai difetti. Gli strumenti di avvitatura intelligenti di Danikor sono in grado di monitorare i valori di uscita della coppia e dell'angolo in tempo reale durante il processo di avvitatura, di generare e salvare le curve corrispondenti, di rilevare con precisione le anomalie come l'altezza flottante o la spanatura della filettatura e di fornire un feedback in tempo reale sui risultati dell'avvitatura. In questo modo si riducono i tempi di ispezione e di rilavorazione in fase successiva. I dati di serraggio possono essere esportati o caricati nel sistema MES (Manufacturing Execution System) per facilitarne la tracciabilità e l'analisi. Sia gli operatori che gli ingegneri addetti all'ottimizzazione dei processi dovrebbero apprezzare l'analisi e l'applicazione della curva di serraggio, che rende il processo di serraggio più preciso ed efficiente, creando così una solida base per la qualità del prodotto.
