Sistema di avvitamento automatico per telecamere per autoveicoli

{{{sourceTextContent.subTitle}}}

Sistema automatico di guida della vite per le macchine fotografiche automobilistiche, cacciavite elettrico per la linea automatizzata, cacciavite di coppia industriale

{{{sourceTextContent.description}}}

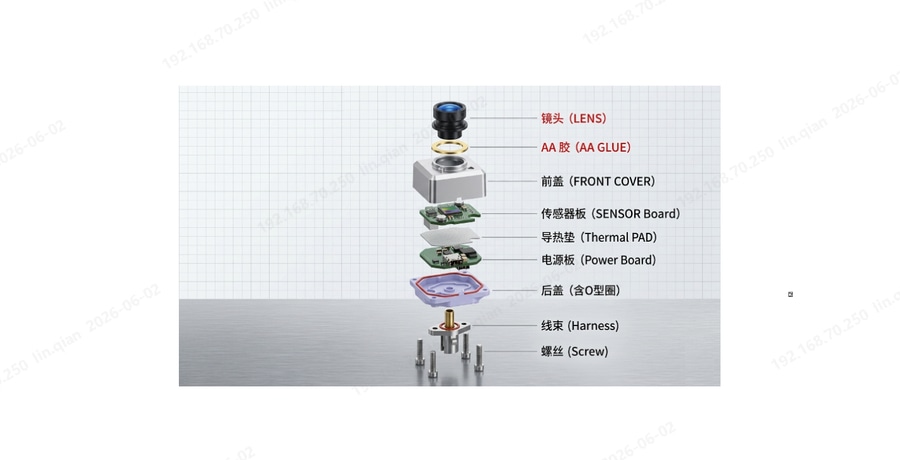

Mentre l'intelligenza automobilistica si addentra in acque più profonde, le telecamere di bordo, che fungono da componenti di rilevamento fondamentali dei sistemi di guida autonoma, sono spesso chiamate gli "occhi" dell'auto. Un singolo veicolo intelligente L2+ è dotato in genere di 8-12 telecamere. La qualità del loro assemblaggio determina direttamente l'accuratezza della percezione ambientale, l'affidabilità decisionale e la sicurezza di guida del sistema di guida autonoma. Nel processo di assemblaggio dei moduli delle telecamere, il serraggio delle microviti è la fase più critica e soggetta a errori. Il tradizionale serraggio manuale delle viti non è più in grado di soddisfare i severi requisiti di precisione, coerenza e tracciabilità richiesti dall'industria automobilistica. La macchina automatica per il fissaggio delle viti è diventata l'attrezzatura principale per garantire la qualità del bloccaggio. In questo articolo analizzeremo a fondo come un sistema di avvitatura automatico professionale riesca a controllare la qualità dell'intero processo: dall'alimentazione, al prelievo delle viti, al serraggio.

I. Tre punti critici nel bloccaggio delle viti delle telecamere per autoveicoli

La sfida della stabilità dell'alimentazione delle microviti: Le telecamere di bordo utilizzano comunemente viti di precisione miniaturizzate M1,2-M2,0. Alcuni moduli ultrasottili utilizzano addirittura microviti M0,8, con un diametro della testa della vite inferiore a 2 mm. I tradizionali alimentatori a vibrazione sono soggetti a inceppamenti, sovrapposizioni o viti volanti durante il funzionamento ad alta velocità. Questo non solo influisce pesantemente sull'efficienza della linea di produzione, ma la deformazione della vite causata dall'inceppamento porta direttamente a un fissaggio scadente.

Requisiti estremi per la precisione di bloccaggio: L'errore di coassialità tra l'obiettivo e il sensore del modulo telecamera deve essere controllato entro 0,02 mm. L'errore di coppia per il bloccaggio delle viti deve essere inferiore a ±5%. Una coppia eccessiva può causare la rottura dell'alloggiamento del modulo o lo spostamento dell'obiettivo. Una coppia insufficiente provoca l'allentamento della vite, che nell'ambiente vibratorio del veicolo provoca il tremolio della telecamera, con conseguenti immagini sfocate, misurazione imprecisa della distanza e altri problemi critici. Gli errori di coppia di bloccaggio manuale superano in genere il ±15% e non è possibile garantire la coerenza su ogni vite.

Requisiti obbligatori per la tracciabilità dell'intero processo: L'industria automobilistica applica il sistema di gestione della qualità IATF 16949, che richiede la conservazione dei dati di tutti i processi chiave per oltre 15 anni. In caso di problemi di qualità, deve essere possibile risalire al tempo di serraggio, al valore di coppia, al valore dell'angolo e all'operatore per ogni singola vite. I metodi di chiusura tradizionali non sono in grado di acquisire e caricare automaticamente i dati, rendendo difficile il rispetto dei requisiti di conformità.
II. Soluzione per il controllo qualità dell'intero processo da una macchina di avvitatura automatica professionale

Un sistema di avvitatura automatica maturo per le telecamere del settore automobilistico deve affrontare tre aspetti fondamentali: l'alimentazione, il prelievo delle viti e il serraggio. Grazie alla combinazione di innovazioni hardware e algoritmi software, è possibile ottenere risultati di chiusura senza difetti e completamente tracciabili.

(I) Alimentatore a disco: La base per l'assenza di inceppamenti
Il sistema di alimentazione è un prerequisito per il funzionamento stabile di una macchina di avvitatura automatica. Per rispondere alle caratteristiche delle microviti (M0,5-M2), l'alimentatore a disco sviluppato da Dankor risolve completamente il problema dell'inceppamento comune alle tradizionali vasche vibranti. Utilizza un meccanismo di sollevamento brevettato di tipo a ruota idraulica, che fornisce continuamente le viti alla parte superiore del piatto rotante. Al di sotto del piatto rotante, la pressione negativa generata da un generatore di vuoto assorbe le viti per l'alimentazione. Questo elimina la possibilità fisica di inceppamento delle viti, riducendo a 0 il tasso di inceppamento.

(II) Pick-up a vuoto per l'estrazione delle viti: La chiave per prevenire le viti inclinate o cadute
Il metodo di estrazione della vite influisce direttamente sulla perpendicolarità del bloccaggio. Nel caso delle microviti, anche un'inclinazione di 1° può causare filettature incrociate o false sedi. Il metodo di prelievo a vuoto, che utilizza la doppia struttura "guida dell'ugello + adsorbimento della pressione negativa", unito all'accuratezza di ripetizione del posizionamento del disco di Danikor fino a ±0,05 mm, garantisce la perpendicolarità della vite. Inoltre, è dotato di una funzione di monitoraggio della pressione negativa. Se una vite non viene prelevata con successo, se viene prelevata inclinata o se cade, il sistema avvisa immediatamente e arresta il processo di bloccaggio, impedendo ai prodotti difettosi di passare al processo successivo.

(III) Avvitatore elettrico intelligente per il serraggio: Controllo di precisione e tracciabilità dei dati
L'utensile di serraggio determina direttamente la qualità del bloccaggio. L'avvitatore elettrico intelligente di Danikor utilizza un doppio controllo ad anello chiuso per la coppia e l'angolo. I sensori di coppia ad alta precisione e gli encoder angolari incorporati acquisiscono i dati relativi alla coppia e all'angolo in tempo reale durante il processo di serraggio, raggiungendo un'accuratezza fino a 6σ ±5%. È in grado di identificare con precisione varie condizioni di serraggio difettose:

Se la coppia raggiunge il valore impostato ma l'angolo non soddisfa i requisiti, viene giudicato come Cross-threading.

Se l'angolo raggiunge il valore impostato ma la coppia non soddisfa i requisiti, viene giudicato come falso serraggio.
Quando si verifica un difetto, il sistema avvisa automaticamente e contrassegna il prodotto difettoso, caricando contemporaneamente i dati sul sistema MES. I dati di serraggio di ogni vite sono collegati a un numero di serie univoco del prodotto, consentendo la tracciabilità dell'intero ciclo di vita dalla materia prima al veicolo finito, soddisfacendo pienamente i requisiti della norma IATF 16949.

La qualità di chiusura delle telecamere automobilistiche è direttamente correlata alla sicurezza di guida di ogni proprietario del veicolo. Una macchina automatica professionale per il fissaggio delle viti è l'attrezzatura principale che garantisce questa qualità di chiusura. Adottando la soluzione combinata di un alimentatore a disco, un pick-up a vuoto per le viti e un avvitatore elettrico intelligente per il serraggio, si ottiene un controllo di qualità durante l'intero processo di alimentazione, prelievo delle viti e serraggio. In questo modo si risolvono efficacemente i problemi principali del fissaggio con microviti, come inceppamenti, viti inclinate, precisione insufficiente e difficoltà di tracciabilità.
