Sfide e soluzioni per il serraggio dei pannelli delle portiere delle automobili

{{{sourceTextContent.subTitle}}}

Sfide e soluzioni per il serraggio dei pannelli delle portiere delle automobili

{{{sourceTextContent.description}}}

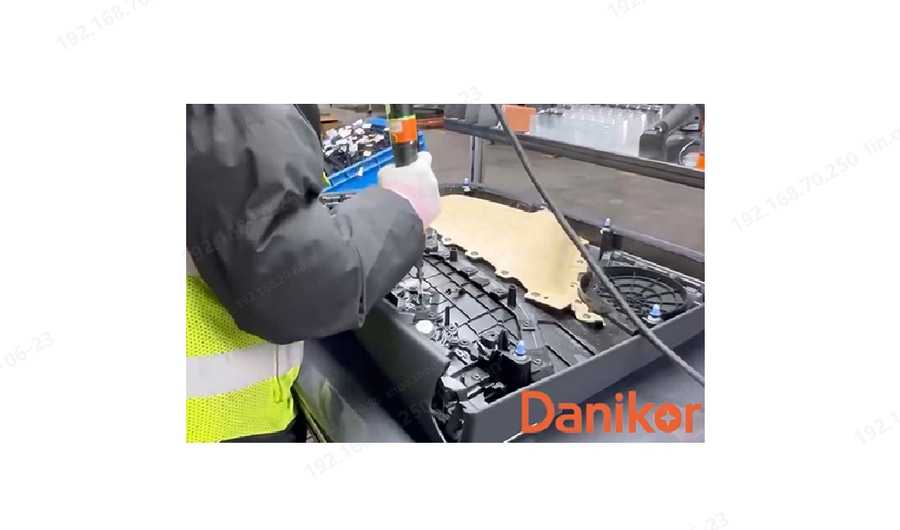

Il serraggio e l’assemblaggio dei pannelli delle portiere delle automobili rappresentano un processo fondamentale nell’integrazione dei rivestimenti interni dei veicoli. Sebbene possa sembrare una semplice operazione di fissaggio con viti, in realtà presenta numerose difficoltà tecniche dovute a fattori quali la varietà dei materiali e lo spazio limitato.

Analizzeremo le difficoltà di serraggio e le soluzioni intelligenti per i pannelli delle portiere delle automobili da quattro prospettive fondamentali: precisione, tempo di ciclo, strategia di serraggio e dati di serraggio.

I. Prospettiva della precisione: il conflitto tra materiali morbidi e requisiti di alta precisione

Sfide nel serraggio dei pannelli delle portiere:

Deformazione e scorrimento del materiale: i pannelli delle portiere sono realizzati principalmente in plastica (PP, ABS) o materiali compositi, che presentano un substrato relativamente morbido. Durante il serraggio delle viti, la plastica è soggetta a deformazione o rilassamento delle sollecitazioni. Ciò significa che, anche se la vite viene serrata correttamente in quel momento, la forza di precarico residua può diminuire significativamente nel tempo. Se la coppia è leggermente troppo bassa, il giunto non è sicuro; se è leggermente troppo alta, il foro nella plastica può essere svasato o danneggiato. Ciò richiede un’elevatissima precisione nel controllo della coppia da parte dell’utensile di serraggio.

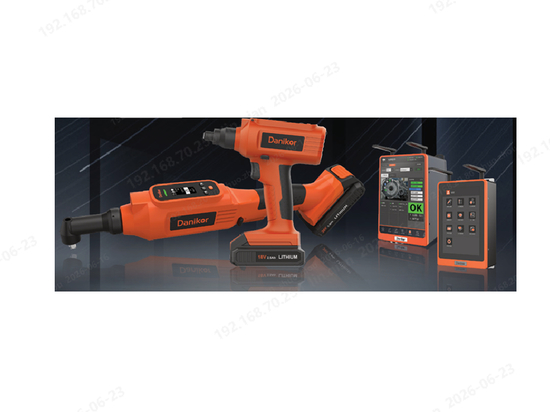

Vantaggi del cacciavite di serraggio intelligente Danikor:

Sensore ad alta precisione: il cacciavite di serraggio intelligente Danikor è dotato di un sensore di coppia ad alta precisione integrato in grado di rilevare in tempo reale anche minime variazioni di coppia.

Controllo tramite algoritmo di alta precisione sviluppato internamente: raggiunge una precisione 6σ di ±5% sull’intero intervallo di misurazione. Inoltre, in condizioni di processo entro ±5%, soddisfa un valore Cmk > 1,67, migliorando significativamente l’uniformità del serraggio.

II. Dimensione del tempo di ciclo (Takt Time): colli di bottiglia nell’efficienza dovuti a stazioni multiple e percorsi di spostamento lunghi

Sfide nel serraggio dei pannelli delle portiere:

Elevato numero e posizioni disperse delle viti: i pannelli delle portiere presentano in genere 10-15 punti di serraggio distribuiti su componenti quali alzacristalli, serrature, altoparlanti e schede madri.

Fori profondi e interferenze dovute a ostacoli: molti punti di serraggio si trovano in profondità all’interno delle cavità delle maniglie o dei vani portaoggetti, rallentando l’ingresso e l’uscita degli utensili tradizionali.

Takt time di produzione serrato: il tempo assegnato all’assemblaggio dei pannelli delle portiere è limitato, lasciando un margine di tolleranza ridotto per gli errori nei singoli punti di serraggio.

Vantaggi del cacciavite intelligente Danikor:

Dotato di un motore brushless ad alte prestazioni, che raggiunge una velocità massima di 3000 giri/min, migliorando sia l’efficienza che le prestazioni.

Algoritmo di servocomando con risposta istantanea della coppia, che migliora il tempo di ciclo di serraggio.

III. Dimensione della strategia di serraggio: condizioni di collegamento complesse

Sfide nel serraggio dei pannelli delle portiere:

Deformazione e schiacciamento dei pannelli di rivestimento.

Scorrimento e attenuazione della coppia che causano vibrazioni della portiera.

Disallineamento dei fori e danneggiamento della filettatura.

Giunti irregolari dei pannelli delle portiere.

Assenza di monitoraggio per serraggi mancanti o errati.

Impossibilità di tracciare i dati relativi alla qualità.

I pannelli delle portiere delle automobili sono una struttura composita morbida a più strati, costituita da lamiera, pannelli di rivestimento in plastica e cuscinetti in gomma. Sono soggetti a vari vincoli, tra cui tolleranze di assemblaggio nelle posizioni dei fori, distribuzione irregolare delle sollecitazioni su più punti di serraggio e produzione mista di bulloni con specifiche diverse. Gli utensili di serraggio tradizionali con un unico processo di coppia non sono in grado di eseguire strategie di serraggio complesse quali il pre-serraggio a fasi, l’alleviamento delle sollecitazioni, il controllo della velocità variabile e il serraggio simmetrico passo-passo. Ciò può portare a una serie di difetti di assemblaggio, tra cui:

Vantaggi dell’avvitatore intelligente Danikor:

Strategie di base: controllo della velocità, controllo della coppia, controllo dell’angolo, controllo dell’angolo/controllo della coppia.

Strategie avanzate: controllo della coppia di serraggio, metodo coppia-angolo, attesa ritardata, mantenimento a velocità zero, serraggio a coppia, serraggio a impulsi elettrici, coppia e angolo.

Offre un ampio ventaglio di strategie di serraggio:

Queste strategie garantiscono che ogni vite raggiunga il proprio stato di fissaggio ottimale.

IV. Dimensione dei dati di serraggio: elevati requisiti di tracciabilità e prevenzione degli errori

Sfide nel serraggio dei pannelli delle portiere:

Rischio di serraggio mancante o errato: con così tante viti su un pannello della portiera, gli operatori possono facilmente tralasciarne una. Ciò potrebbe causare problemi successivi come vibrazioni della portiera o persino rischi per la sicurezza (ad esempio, una staffa del sensore dell’airbag allentata).

Impossibilità di tracciare la qualità a ritroso: gli utensili pneumatici tradizionali o quelli non alimentati non sono in grado di registrare i dati di processo.

Vantaggi dell’avvitatore intelligente Danikor:

Elevata prevenzione degli errori e tracciabilità dei dati: il processo di serraggio viene monitorato in tempo reale per quanto riguarda coppia, tempo e angolo, identificando con precisione anomalie quali viti allentate o filettature danneggiate. Si interfaccia direttamente con il MES (Manufacturing Execution System), supportando le funzioni di registrazione, archiviazione e caricamento dei dati, rendendo i risultati del serraggio completamente tracciabili.

Grazie all’implementazione del sistema di serraggio intelligente Danikor, l’assemblaggio dei pannelli delle portiere automobilistiche passa dalle tradizionali operazioni manuali a un assemblaggio digitale, programmato e intelligente, affrontando con successo la duplice sfida dell’efficienza e della qualità nell’assemblaggio degli interni.
