Soluzione di alimentazione senza danni per particelle termoelettriche utilizzate nella refrigerazione dei semiconduttori

{{{sourceTextContent.subTitle}}}

Soluzione di alimentazione automatizzata per particelle termoelettriche utilizzate nella refrigerazione dei semiconduttori

{{{sourceTextContent.description}}}

Le particelle termoelettriche di tipo P/N utilizzate nei chip di refrigerazione a semiconduttori sono più piccole dei semi di sesamo. Realizzate in materiale ceramico fragile, sono estremamente soggette a scheggiature e fratture dovute a urti e attrito. Il metodo di alimentazione rigido delle vaschette vibranti tradizionali comporta un tasso di danneggiamento costantemente elevato, il che limita la resa della produzione automatizzata di TEC (raffreddatori termoelettrici).

Il sistema di alimentazione flessibile, interamente sviluppato in proprio da Danikor, dotato di una piastra vibrante flessibile personalizzata ad alto contenuto di polimeri, di un controllo delle vibrazioni a micro-ampiezza tramite motore a bobina mobile e di una tecnologia di riconoscimento visivo a circuito chiuso basata sull’intelligenza artificiale, consente l’alimentazione di particelle termoelettriche a livello micrometrico senza graffi né fratture durante l’intero processo. È ideale per soddisfare i requisiti di produzione dei componenti termoelettrici a semiconduttore, tra cui specifiche multiple, elevata pulizia e zero perdite, rendendolo la soluzione di alimentazione automatizzata preferita per i componenti miniaturizzati e fragili a semiconduttore.

I. Tre principali punti critici del settore nell’alimentazione tradizionale delle particelle termoelettriche

In quanto componenti fondamentali dei chip TEC, le particelle termoelettriche a semiconduttore sono realizzate in ceramica semiconduttrice fragile, con dimensioni estremamente ridotte e una struttura delicata. Le apparecchiature di alimentazione tradizionali presentano evidenti difetti di produzione:

Elevato tasso di danneggiamento del materiale, costi di produzione alle stelle
Le tradizionali vasche vibranti con binario metallico si basano su forti vibrazioni per disperdere i materiali. Le minuscole particelle termoelettriche entrano in violenta collisione tra loro e sfregano contro la superficie dura della vaschetta, causando facilmente scheggiature agli angoli, crepe e graffi superficiali. Il tasso di difetti per un singolo lotto può raggiungere l’8%-12%, e lo scarto di questi grani termoelettrici di alto valore riduce drasticamente i profitti aziendali.

I parametri di vibrazione non sono in grado di adattarsi automaticamente, con conseguente scarsa uniformità di distribuzione
Le vasche vibranti elettromagnetiche tradizionali hanno ampiezza e frequenza fisse, che non riescono ad adattarsi alle differenze di peso delle particelle P/N di varie specifiche. Si verificano gravi fenomeni di accumulo e agglomerazione del materiale, che portano a frequenti mancati rilevamenti e falsi positivi da parte del sistema di visione, richiedendo un continuo intervento manuale per sistemare i componenti, con conseguente basso livello di automazione.

Cambi di produzione complessi e frequenti inceppamenti/arresti
Le particelle termoelettriche sono disponibili in dimensioni adatte al raffreddamento di chip di diverse potenze. Le vasche vibranti tradizionali richiedono binari metallici su misura per ogni cambio di produzione, un processo che richiede oltre 2 ore. Inoltre, le particelle minuscole si incastrano facilmente negli spazi dei binari, causando frequenti arresti della linea di produzione per la pulizia, riducendo significativamente il ciclo produttivo.

II. Piastra vibrante flessibile Danikor: vantaggi fondamentali per l’alimentazione di particelle termoelettriche senza danni

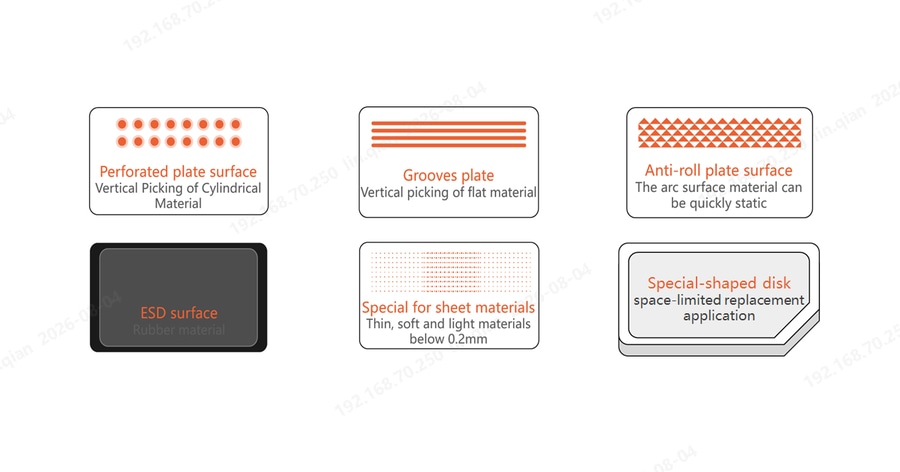

Superficie personalizzata della piastra flessibile in polimero ad alto peso molecolare, che previene graffi e fratture alla fonte
La piastra di alimentazione flessibile Danikor supporta superfici personalizzate in polimero ad alto peso molecolare con proprietà antistatiche ESD (Electrostatic Discharge). Sviluppato specificamente per particelle termoelettriche fragili, questo materiale flessibile a basso attrito presenta un coefficiente di attrito molto inferiore rispetto alle piastre in metallo o in plastica standard. Le particelle scivolano e rotolano senza attrito da contatto rigido, eliminando graffi superficiali e danni ai bordi.

Per particelle termoelettriche piccole come semi di sesamo, è possibile utilizzare piastre personalizzate sottili e scanalate per impedire che i minuscoli granelli si ribaltino o si impilino. Il materiale elastico assorbe gli impatti delle vibrazioni, riducendo significativamente la forza delle collisioni tra le particelle. Il tasso di rottura dei granuli termoelettrici è ridotto a meno dello 0,1%, in perfetta linea con gli standard di produzione ad alto rendimento dell’industria dei semiconduttori.

Motore a bobina mobile: controllo intelligente delle vibrazioni, dispersione delicata del materiale ad alta frequenza e micro-ampiezza
L’apparecchiatura utilizza un motore a bobina mobile sviluppato internamente come fonte di vibrazione, che si differenzia dall’eccitazione brusca degli elettromagneti tradizionali. La sua funzione di ricerca intelligente della frequenza con un solo tasto, che richiede 12 secondi, rileva automaticamente le dimensioni e il peso delle particelle termoelettriche e adatta dinamicamente la frequenza di vibrazione ottimale e l’ampiezza a livello di micron. Utilizza vibrazioni ad alta frequenza e micro-ampiezza per separare delicatamente i materiali, eliminando rimbalzi violenti e forti impatti.
L’effetto residuo delle vibrazioni è ridotto a 0,2 secondi e la risposta di avvio/arresto delle vibrazioni è rapida. Durante la fase di acquisizione delle immagini, il materiale viene rapidamente stabilizzato, garantendo una distribuzione uniforme delle particelle per una facile identificazione e riducendo al minimo l’impatto tra i singoli granelli. Ciò si adatta perfettamente alle caratteristiche fisiche delle particelle termoelettriche fragili.

Riconoscimento autonomo della posizione del materiale tramite intelligenza artificiale, per una maggiore precisione di alimentazione
Il sistema di alimentazione flessibile Danikor integra una piattaforma di controllo visivo sviluppata internamente con un algoritmo di riconoscimento ottimizzato specificamente per componenti fragili di dimensioni millimetriche. Risolve la sfida del settore di identificare con precisione le particelle termoelettriche, il cui lato anteriore e posteriore sono difficili da distinguere a causa delle minime differenze:

Senza necessità di calibrazione manuale delle caratteristiche, il sistema di visione acquisisce autonomamente campioni della parte anteriore, posteriore e da diverse angolazioni delle particelle. Estrae automaticamente le caratteristiche più sottili, distinguendo con precisione l’orientamento dei grani di tipo P e di tipo N. La precisione del riconoscimento non è influenzata dalle piccole dimensioni o dalle differenze di colore, prevenendo gli scarti di assemblaggio causati da un prelievo con orientamento errato.

III. Conclusione

Le difficoltà di alimentazione delle particelle termoelettriche di tipo P/N per la refrigerazione dei semiconduttori — essendo «minuscole, altamente fragili e facilmente danneggiabili» — non possono essere risolte in modo definitivo dai tradizionali alimentatori vibranti rigidi. Il sistema di alimentazione flessibile di Danikor, che si avvale di una piastra flessibile ad alto contenuto di polimeri, del controllo delle vibrazioni a micro-ampiezza tramite motore a bobina mobile e della gestione visiva a circuito chiuso basata sull’intelligenza artificiale, garantisce una protezione completa dai danni durante l’intero processo di trasporto, dispersione e prelievo del materiale. Risolve problemi quali la frattura dei granuli, i graffi, gli inceppamenti e le difficoltà di cambio formato, offrendo una soluzione standard di alimentazione flessibile per le linee di produzione automatizzate di chip termoelettrici (TEC) per la refrigerazione dei semiconduttori.

Data la tendenza del settore dei semiconduttori verso una produzione multivarietà, a piccoli lotti, ad alta pulizia e ad alto rendimento, la sostituzione delle tradizionali apparecchiature di alimentazione rigide con piastre vibranti flessibili è una scelta inevitabile per l’aggiornamento del settore. Danikor è in grado di personalizzare stazioni di alimentazione dedicate e a prova di danneggiamento in base alle diverse dimensioni delle particelle termoelettriche, adattabili a varie linee di produzione automatizzate per il confezionamento di chip di raffreddamento e per il die-attach.
