Che cos’è il serraggio angolare?

{{{sourceTextContent.subTitle}}}

Avvitatore elettrico intelligente, avvitatore servoassistito, sistema di serraggio intelligente

{{{sourceTextContent.description}}}

Nella produzione moderna, il semplice raggiungimento della coppia target non è più sufficiente a garantire un giunto bullonato affidabile. Man mano che i prodotti diventano più leggeri, più precisi e più critici in termini di sicurezza, i produttori adottano sempre più spesso il serraggio angolare per ottenere un carico di serraggio costante e migliorare la qualità dell’assemblaggio.

Dalla produzione automobilistica e dall’assemblaggio di batterie all’automazione industriale e alla produzione elettronica, il controllo coppia-angolo è diventato una delle strategie di serraggio più affidabili.

In questo articolo spiegheremo:

Che cos’è il serraggio angolare

Come funziona

Perché è più affidabile del serraggio basato esclusivamente sulla coppia

Dove viene comunemente utilizzato

In che modo gli avvitatori elettrici intelligenti rendono il serraggio angolare più preciso

Che cos’è il serraggio angolare?
Il serraggio angolare è un metodo di fissaggio che controlla l’angolo di rotazione di un elemento di fissaggio dopo che è stata raggiunta una coppia predefinita.

Invece di arrestarsi immediatamente al raggiungimento della coppia target, l’utensile di serraggio continua a ruotare il bullone di un angolo specificato, ad esempio:

45°

90°

180°

360°

Questa rotazione controllata allunga il bullone di una quantità prevedibile, generando una forza di serraggio più uniforme.

La sequenza tipica di serraggio è:

Serrare fino alla coppia di serraggio iniziale.

Rilevare il punto di contatto del giunto.

Continuare a ruotare di un angolo preimpostato.

Completare il serraggio.

Poiché l’allungamento del bullone è direttamente correlato alla forza di serraggio, il serraggio angolare garantisce generalmente un’uniformità del precarico molto migliore rispetto ai metodi basati esclusivamente sulla coppia.

Perché a volte la sola coppia non è sufficiente
La coppia è solo un indicatore indiretto della forza di serraggio.

Infatti, circa l’85–90% della coppia di serraggio viene assorbito dall’attrito, mentre solo una piccola parte genera effettivamente il precarico del bullone.

Molte variabili influenzano l’attrito:

Rivestimento superficiale

Lubrificazione

Condizioni delle rondelle

Qualità della filettatura

Differenze nei materiali

Tolleranze di produzione

Di conseguenza, due bulloni serrati esattamente alla stessa coppia possono produrre forze di serraggio significativamente diverse.

Ecco perché gli assemblaggi critici si affidano sempre più al controllo di coppia + angolo piuttosto che alla sola coppia.

Come funziona il serraggio con controllo dell’angolo?

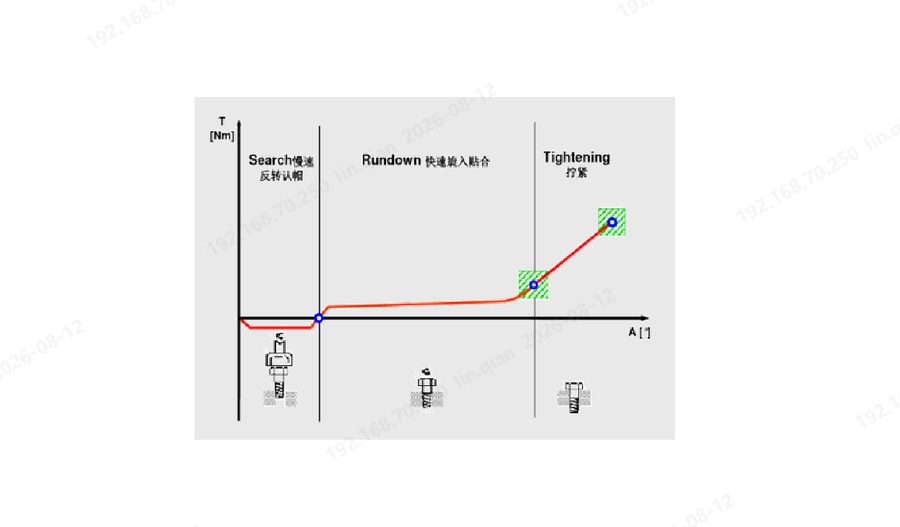

Un tipico processo di serraggio con controllo di coppia e angolo segue diverse fasi.

Fase 1: Serraggio rapido
L’avvitatore fa ruotare rapidamente il bullone fino a quando le superfici di accoppiamento iniziano a entrare in contatto.

Questa fase privilegia la produttività piuttosto che la precisione.

Fase 2: Rilevamento del punto di serraggio ottimale
L’utensile identifica il punto in cui il giunto raggiunge il pieno accoppiamento.

I moderni avvitatori intelligenti determinano questo punto monitorando le variazioni nella curva di coppia.

Individuare il corretto punto di serraggio ottimale è essenziale perché da qui ha inizio la successiva misurazione dell’angolo.

Fase 3: Serraggio angolare
Dopo aver raggiunto la coppia di serraggio ottimale, l’utensile continua a ruotare per un angolo programmato con precisione.

Esempi:

Coppia 8 Nm + 90°

Coppia 20 Nm + 180°

Coppia 50 Nm + 120°

L’angolo può essere personalizzato in base alle diverse dimensioni dei bulloni, ai materiali e alla configurazione dei giunti.

Fase 4: Verifica
I sistemi di serraggio intelligenti registrano:

Coppia finale

Angolo di rotazione

Curva di serraggio

Risultato del ciclo

Data e ora

Informazioni sull’operatore o sulla stazione

Queste registrazioni garantiscono la completa tracciabilità della produzione.

Vantaggi del serraggio angolare
1. Carico di serraggio più uniforme
Il serraggio angolare riduce la variazione del precarico causata dalle variazioni di attrito.

Ciò garantisce una qualità di fissaggio più stabile tra i diversi lotti di produzione.

2. Maggiore sicurezza del prodotto
Molti giunti critici per la sicurezza richiedono un precarico preciso dei bulloni.

Tra gli esempi figurano:

Telaio automobilistico

Sistemi di sterzo

Gruppi frenanti

Pacchi batteria per veicoli elettrici

Macchinari industriali

Il controllo dell’angolo contribuisce a garantire che ogni bullone raggiunga la forza di serraggio prevista.

3. Migliore ripetibilità del processo
Anche quando l’attrito varia leggermente tra i componenti, il serraggio angolare offre risultati più uniformi rispetto al controllo basato esclusivamente sulla coppia.

Ciò migliora la ripetibilità della produzione.

4. Migliore monitoraggio della qualità
I moderni controllori generano curve di serraggio complete, consentendo agli ingegneri di rilevare:

Filettature danneggiate

Componenti mancanti

Posizionamento errato

Anomalie dei giunti

Usura degli utensili

Ciò consente il rilevamento precoce dei difetti prima che i prodotti lascino la linea di produzione.

Serraggio a coppia vs. serraggio angolare
Caratteristica Serraggio a coppia Serraggio angolare
Variabile di controllo Coppia Coppia + angolo di rotazione
Uniformità della forza di serraggio Moderata Elevata
Sensibilità all’attrito Elevata Inferiore
Stabilità del processo Buona Eccellente
Raccolta dati Di base Completa
Ideale per assemblaggi critici Limitata Sì
Applicazioni tipiche del serraggio angolare
Il serraggio angolare è ampiamente utilizzato ovunque l’affidabilità dei giunti sia fondamentale.

Produzione automobilistica
L’assemblaggio dei veicoli prevede l’utilizzo di migliaia di elementi di fissaggio filettati.

Le applicazioni tipiche includono:

Assemblaggio del motore

Telaio

Sospensioni

Sistemi di sterzo

Fissaggio delle ruote

Assemblaggio dei sedili

Pacchi batteria per veicoli elettrici
I sistemi di batterie richiedono un precarico preciso per garantire l’efficacia delle guarnizioni e la sicurezza elettrica.

Il serraggio angolare aiuta a mantenere una compressione uniforme su tutti i moduli della batteria.

Apparecchiature per l’automazione industriale
I servosistemi, le strutture robotiche e i macchinari di precisione richiedono spesso un precarico ripetibile dei bulloni per mantenere la precisione di posizionamento a lungo termine.

Produzione elettronica
I prodotti elettronici di alto valore richiedono un serraggio controllato per evitare:

Danneggiamento della filettatura

Deformazione dei componenti

Elementi di fissaggio allentati

Gli avvitatori intelligenti con controllo dell’angolo migliorano l’uniformità del processo.

Perché gli avvitatori elettrici intelligenti sono importanti
Il serraggio angolare richiede molto più di un semplice avvitatore a frizione standard.

Un avvitatore elettrico intelligente include tipicamente:

Encoder ad alta risoluzione

Sensore di coppia di precisione

Servomotore a circuito chiuso

Controller in tempo reale

Algoritmi di coppia-angolo

Queste tecnologie consentono al sistema di misurare con precisione sia la coppia che l’angolo di rotazione contemporaneamente.

Il risultato è una maggiore precisione di serraggio e una visibilità completa del processo.

In che modo gli avvitatori elettrici intelligenti Danikor supportano il serraggio angolare
Mentre l’assemblaggio industriale continua a orientarsi verso la produzione digitale, Danikor ha sviluppato avvitatori elettrici intelligenti progettati per applicazioni di serraggio ad alta precisione.

Le funzionalità principali includono:

Controllo ad alta precisione di coppia e angolo
Gli avvitatori intelligenti Danikor integrano sensori di coppia di precisione con encoder ad alta risoluzione, consentendo un controllo accurato a circuito chiuso sia della coppia che dell’angolo di rotazione.

Strategie di serraggio multiple
Il controllore supporta metodi di serraggio programmabili, tra cui:

Controllo della coppia

Controllo dell’angolo

Coppia + angolo

Serraggio multistadio

Strategie di serraggio morbido

Strategie di serraggio rigido

I produttori possono configurare diversi programmi di serraggio per diversi prodotti senza modificare l’hardware.

Analisi in tempo reale della curva di serraggio
Il sistema monitora continuamente:

Curva di coppia

Curva angolare

Velocità di serraggio

Tempo di ciclo

Ciò consente di rilevare condizioni di serraggio anomale prima che i prodotti difettosi passino alla fase di produzione successiva.

Tracciabilità completa dei dati
I sistemi di serraggio intelligenti Danikor possono comunicare con MES, PLC e piattaforme di automazione industriale tramite protocolli di comunicazione industriali.

Ogni ciclo di serraggio può essere registrato ai fini della gestione della qualità e della tracciabilità della produzione.

Ampie applicazioni industriali
Gli avvitatori elettrici intelligenti Danikor sono adatti per:

Assemblaggio automobilistico

Produzione di veicoli a energia alternativa

Produzione di pacchi batteria

Assemblaggio elettronico

Automazione industriale

Produzione di elettrodomestici

Fissaggio industriale generale

Domande frequenti
Il serraggio angolare è più preciso del serraggio a coppia?
Sì. Poiché controlla l’allungamento del bullone dopo aver raggiunto una coppia di riferimento, il serraggio angolare produce generalmente una forza di serraggio più costante rispetto al serraggio basato esclusivamente sulla coppia.

Ogni assemblaggio richiede il serraggio angolare?
No. Il controllo standard della coppia è sufficiente per molte applicazioni industriali generali. Tuttavia, gli assemblaggi critici per la sicurezza o che richiedono un’elevata ripetibilità traggono spesso vantaggio dal controllo coppia-angolo.

Quali attrezzature sono necessarie per il serraggio angolare?
Il serraggio angolare richiede un sistema di serraggio intelligente in grado di misurare sia la coppia che l’angolo di rotazione. Questo include tipicamente un avvitatore elettrico servoazionato, un encoder, un sensore di coppia e un controllore programmabile.

Il serraggio angolare può migliorare la qualità del prodotto?
Sì. Riduce la variazione del precarico, migliora l’uniformità dell’assemblaggio, consente la tracciabilità del processo e aiuta a rilevare anomalie di serraggio prima dell’ispezione finale.

Conclusione
Con l’aumentare dei requisiti di qualità nella produzione, il serraggio angolare è diventato uno dei metodi più efficaci per ottenere un precarico dei bulloni uniforme e prestazioni di serraggio affidabili.

Rispetto al controllo basato esclusivamente sulla coppia, il serraggio con controllo di coppia e angolo offre una migliore ripetibilità, una maggiore sicurezza e dati completi sulla qualità, rendendolo la soluzione preferita per le applicazioni nei settori automobilistico, dei veicoli elettrici, dell’elettronica e dell’automazione industriale.

Per i produttori che intendono implementare soluzioni di serraggio digitali, gli utensili intelligenti dotati di controllo a circuito chiuso di coppia e angolo — come gli avvitatori elettrici intelligenti di Danikor — offrono la precisione, la tracciabilità e la flessibilità richieste dalle moderne linee di produzione avanzate.
