CSOP: Pacchetto ceramico ermetico per applicazioni SMT stabili e affidabili

{{{sourceTextContent.subTitle}}}

pacchetto di semiconduttori in ceramica

{{{sourceTextContent.description}}}

Nelle apparecchiature a semiconduttore, nei sistemi di controllo industriali e nei sistemi elettronici ad alta affidabilità, l'imballaggio non solo fornisce connessioni elettriche, ma influisce anche direttamente sulla stabilità a lungo termine del dispositivo in ambienti ad alta temperatura, sotto vuoto o comunque difficili. Sebbene i tradizionali imballaggi SOP incapsulati in plastica siano economici e veloci da produrre, sono suscettibili di invecchiamento, perdite o degrado delle prestazioni in condizioni di elevata umidità, alta temperatura e funzionamento a lungo termine.
Al contrario, l'imballaggio in ceramica presenta vantaggi intrinseci in termini di tenuta all'aria, stabilità del materiale e durata di vita. Tra questi, il Ceramic Small Outline Package (CSOP) è un tipo di contenitore ceramico che combina tecniche di produzione mature con i requisiti di montaggio superficiale. Integra l'elevata stabilità dei materiali ceramici con il fattore di forma compatto del SOP (Surface Mount Package) ed è ampiamente utilizzato nei sistemi elettronici che hanno elevati requisiti di affidabilità e stabilità di processo.

01 Che cos'è un tubo ceramico CSOP?

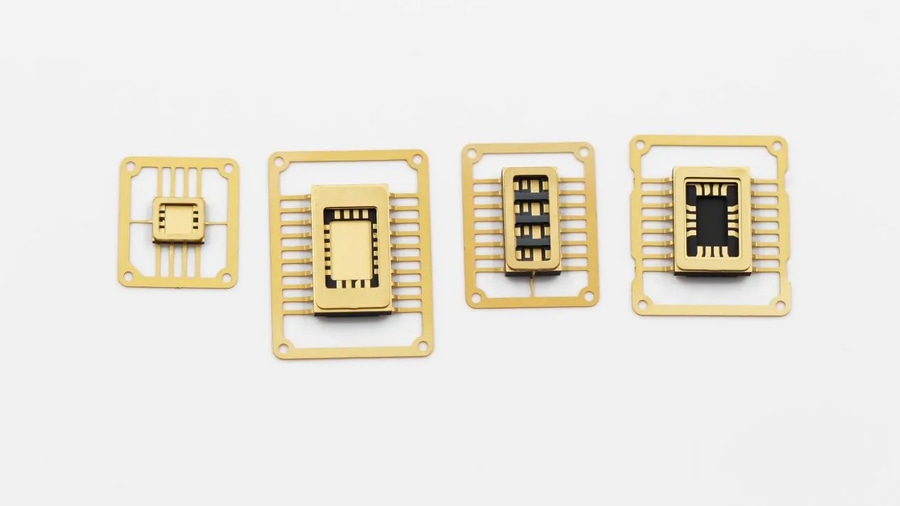

Il CSOP è un involucro ceramico a tenuta di gas sviluppato sulla base della struttura Small Outline Package (SOP).
Le sue caratteristiche tipiche sono:
- Utilizzo di ceramiche di allumina o nitruro di alluminio come materiale di matrice.
- Pin su due lati o pad metallizzati per l'assemblaggio SMT.
- È possibile formare una cavità interna sigillata, utilizzata per il montaggio del chip e l'incollaggio dei conduttori.
- Fornisce una sigillatura a tenuta di gas utilizzando tappi in ceramica o in metallo.
Pur mantenendo il fattore di forma familiare e il processo di produzione maturo del packaging SOP, il CSOP adotta materiali ceramici per migliorare la stabilità alle alte temperature e l'affidabilità a lungo termine. È in grado di proteggere le prestazioni e la durata del chip in ambienti difficili come l'umidità, la temperatura o il vuoto. Inoltre, il suo design compatibile con i fori passanti rende il processo di produzione più flessibile, consentendo l'assemblaggio SMT automatizzato e facilitando la riparazione e la manutenzione del sistema.

02 Il posizionamento di CSOP nel sistema di involucri in tubo ceramico
Nell'intera linea di prodotti per involucri in tubo ceramico, il CSOP non mira alla massima densità di pin o alle dimensioni più ridotte del pacchetto. Si tratta invece di una soluzione di base e affidabile, che fornisce un supporto stabile per apparecchiature a semiconduttore, moduli di controllo industriali e sistemi elettronici aerospaziali.
Rispetto a forme come CLCC e CQFN, prive di pin o ad alta densità, il CSOP pone maggiore enfasi sulle seguenti caratteristiche:
- Struttura matura, con sufficiente verifica delle applicazioni a lungo termine.
- Maggiore facilità di progettazione di PCB e processi di saldatura.
- Migliore tolleranza ai cicli termici e alle sollecitazioni meccaniche.
- Facilità di rilevamento, riparazione e manutenzione a livello di sistema.
Per questo motivo, il CSOP viene spesso scelto per sistemi che privilegiano prestazioni affidabili e affidabilità a lungo termine, piuttosto che perseguire semplicemente i limiti delle dimensioni del pacchetto o del numero di pin.

03 Campi di applicazione tipici
I tubi ceramici CSOP sono comunemente utilizzati nei seguenti scenari applicativi:
- Apparecchiature per la produzione e il collaudo di semiconduttori: Sensori e moduli di controllo da utilizzare in ambienti ad alta temperatura, sotto vuoto o puliti, per garantire prestazioni stabili dei dispositivi.
- Sistemi di controllo e rilevamento industriali: In ambienti complessi come quelli caratterizzati da temperatura, umidità o vibrazioni, forniscono protezione ermetica e stabilità termica, prolungando così la durata dei moduli.
- Apparecchiature elettroniche aerospaziali e ad alta affidabilità: Sono in grado di resistere alle fluttuazioni di temperatura, ai cambiamenti di umidità e alle vibrazioni, garantendo l'affidabilità a lungo termine dei componenti critici.
- Pacchetto per chip analogici, di potenza e con funzioni dedicate: Offre elevata stabilità e protezione ermetica, riduce la deriva termica e il rumore, è adatto per apparecchiature industriali, mediche e di ricerca.
Nelle applicazioni citate, la stabilità e l'affidabilità a lungo termine del CSOP sono di solito più importanti delle sue dimensioni o del numero di pin.

Grazie ai processi di stampaggio e metallizzazione della ceramica di Innovacera, il nostro pacchetto CSOP supporta una varietà di opzioni di personalizzazione: Le dimensioni e il numero di pin possono essere personalizzati in base alle esigenze del cliente. Il materiale ceramico può essere allumina o nitruro di alluminio. Gli schemi di metallizzazione e di rivestimento superficiale sono flessibili. Il coperchio può essere realizzato in ceramica o in metallo per una protezione ermetica completa.
