Componenti isolanti in ceramica di allumina di grandi dimensioni: come si realizzano saldature affidabili tra Kovar, acciaio inossidabile e ceramica?

{{{sourceTextContent.subTitle}}}

Brasatura da ceramica a metallo

{{{sourceTextContent.description}}}

Nei sistemi elettrici ad alta tensione, nelle apparecchiature a vuoto, nei dispositivi a semiconduttori e negli strumenti scientifici, le strutture isolanti di grandi dimensioni utilizzano tipicamente la ceramica per garantire un isolamento elettrico affidabile, mentre le parti metalliche svolgono funzioni di collegamento meccanico, montaggio a flangia e tenuta in determinate condizioni operative. L’unione della ceramica di allumina con metalli quali il Kovar e l’acciaio inossidabile rappresenta una soluzione tecnica fondamentale per la realizzazione di questi assemblaggi compositi.

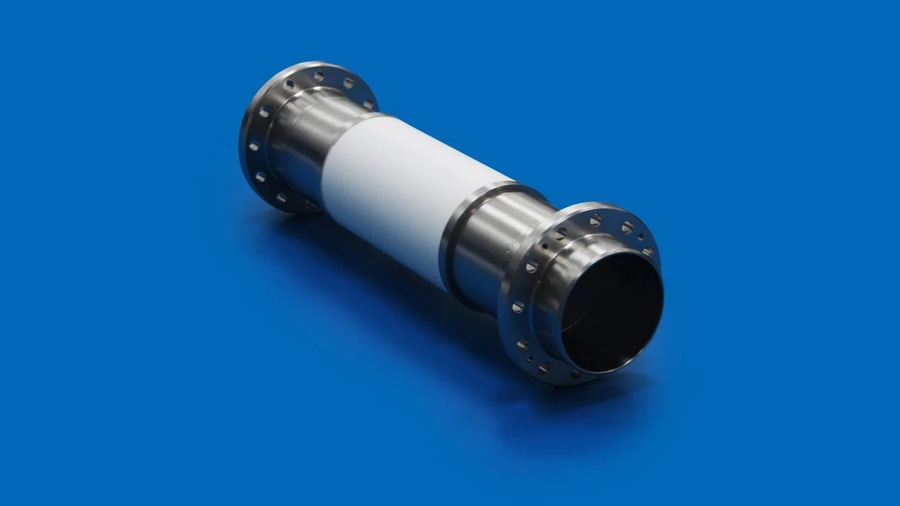

A differenza dei piccoli isolatori ceramici standard e dei passanti per il vuoto, i grandi assemblaggi cilindrici brasati ceramica-metallo presentano dimensioni complessive maggiori, corpi più lunghi e interfacce di giunzione tra ceramica e metallo notevolmente più estese. Alcuni componenti di grandi dimensioni possono raggiungere una lunghezza totale di diverse centinaia di millimetri, il che impone requisiti più rigorosi in termini di compatibilità dei materiali, tolleranze di lavorazione, concentricità dell’assemblaggio e processi di brasatura.

Per questo motivo, la brasatura su larga scala tra ceramica e metallo non può essere considerata un semplice ingrandimento dimensionale delle piccole guarnizioni ermetiche. Richiede un’ottimizzazione completa che comprenda la selezione del tipo di materiale, la progettazione strutturale, la mitigazione delle sollecitazioni termiche, la lavorazione di precisione e i parametri del processo di brasatura.

I. Perché i componenti isolanti di grandi dimensioni richiedono una combinazione di ceramica e metalli?

I singoli materiali spesso faticano a soddisfare contemporaneamente i requisiti di isolamento elettrico, collegamento meccanico e integrazione strutturale nelle grandi apparecchiature ad alta tensione o sottovuoto. La ceramica di allumina offre un eccellente isolamento elettrico, resistenza alle alte temperature, stabilità chimica e compatibilità con gli ambienti sottovuoto, rendendola ampiamente utilizzata nelle strutture isolanti per sistemi ad alta tensione e sottovuoto. Tuttavia, la ceramica è intrinsecamente fragile, il che ne limita l’applicazione nei collegamenti a flangia, nel fissaggio meccanico e nell’assemblaggio con i corpi principali delle apparecchiature.

I metalli come l’acciaio inossidabile e il Kovar, d’altra parte, offrono una resistenza meccanica e una lavorabilità superiori, consentendo di lavorarli per ottenere flange, manicotti, anelli di collegamento e altre strutture di montaggio. Grazie all’impiego della tecnologia di sigillatura ceramica-metallo, è possibile combinare le proprietà di isolamento elettrico della ceramica con le capacità di giunzione meccanica dei metalli, consentendo ai componenti di ottenere sia l’isolamento elettrico che la rigidità strutturale, oltre alla tenuta ermetica richiesta per applicazioni specifiche.

Nelle applicazioni sotto vuoto e ad alta tensione, questa combinazione ceramica-metallo è particolarmente critica. La chiave del successo non sta semplicemente nella selezione dei singoli materiali, ma nel garantire un incollaggio affidabile tra materiali diversi durante la brasatura e il funzionamento a lungo termine.
