Isolatori ceramici filettati M3 per i sistemi di vuoto ad alta tensione e i repulsori di ioni

{{{sourceTextContent.subTitle}}}

tubo isolante della sorgente ionica

{{{sourceTextContent.description}}}

I gruppi di cannoni elettronici e sorgenti ioniche lavorano in condizioni difficili: alta tensione, alte temperature e vuoto spinto. Ciò è particolarmente vero per gli isolatori dei repulsori ionici, un componente chiave dell'interfaccia in cui l'isolamento elettrico affidabile e la tenuta ermetica del vuoto sono entrambi elementi indispensabili.

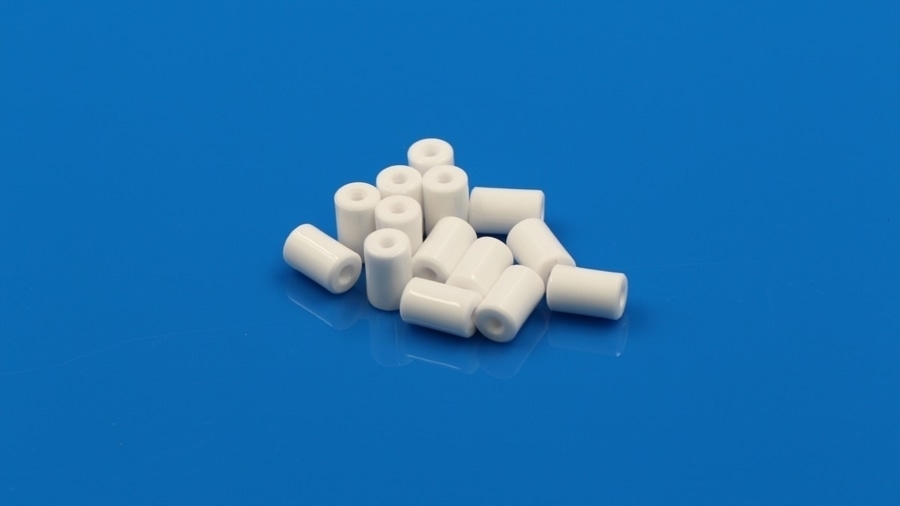

I nostri tubi ceramici in allumina smaltata con filettatura interna di precisione, progettati come tubi ceramici per repulsori ionici, sono realizzati appositamente per queste applicazioni difficili. Come parte isolante centrale dei gruppi di isolatori repeller, si abbinano perfettamente ai bulloni in allumina, offrendo prestazioni costanti e garantendo un fissaggio meccanico solido e un isolamento elettrico affidabile.

Design ad alto vuoto: Una sfida ingegneristica fondamentale
Mantenere l'integrità del vuoto a lungo termine nelle installazioni ad alta tensione è un classico ostacolo ingegneristico. Gli isolatori devono svolgere tre funzioni contemporaneamente: fungere da supporto meccanico, bloccare la corrente elettrica e sigillare il vuoto, il tutto rimanendo stabili in caso di stress termico ed elettrico.

Le alternative più comuni comportano tutti dei rischi. Gli inserti metallici possono indebolire l'isolamento; le superfici ceramiche non lavorate hanno pori microscopici che causano un lento degassamento e la perdita del vuoto. Anche le filettature lavorate male possono creare percorsi di perdita, portando a graduali cali di prestazioni: aumento della pressione interna, correnti di fascio instabili e produzione inconsistente del respingente ionico.

Come i nostri tubi ceramici filettati M3 risolvono questi problemi
Abbiamo costruito questo componente da zero per affrontare questi problemi, combinando una selezione di materiali su misura con una lavorazione precisa per esigenze di alto vuoto e alta tensione.

substrato di allumina al 95%
La nostra allumina ad alta purezza è una scelta collaudata, in grado di bilanciare tutte le proprietà chiave richieste da queste applicazioni:
- Rigidità dielettrica superiore a 15 kV/mm
- Prestazioni stabili anche ad alte temperature
- Bassissimo degassamento, fondamentale per mantenere intatta la purezza del vuoto

Filettatura interna M3 di precisione
Ogni filettatura interna M3 è lavorata con tolleranza 6H, per garantire un accoppiamento stretto e coerente con i bulloni e gli elettrodi standard M3 in allumina. Questa precisione riduce il disallineamento, distribuisce la forza di serraggio in modo uniforme sulla superficie e riduce la possibilità che la ceramica si rompa durante l'installazione e l'uso.

Rivestimento di smalto vetrificato brevettato
Sulla superficie della ceramica fondiamo uno smalto vitreo che elimina completamente tutti i pori microscopici. Questo aumenta notevolmente la ritenzione del vuoto e la resistenza al tracciamento, oltre a creare una superficie chimicamente inerte e facile da pulire che resiste alla contaminazione e si mantiene nel tempo.
