Involucri per imballaggi in ceramica allumina ad alta precisione: Sbloccare l'imballaggio ad alta affidabilità per i dispositivi elettronici di alta gamma

{{{sourceTextContent.subTitle}}}

Imballaggio in ceramica di allumina

{{{sourceTextContent.description}}}

Nell'era della rapida evoluzione verso l'integrazione ad alta densità, l'alta potenza e il design miniaturizzato della tecnologia elettronica, gli involucri di imballaggio fungono da "nucleo protettivo" e "vettore di prestazioni" dei dispositivi elettronici. La qualità di questi componenti di imballaggio esercita un'influenza decisiva sulla stabilità operativa, sulla durata e sull'adattabilità alle applicazioni dei dispositivi elettronici corrispondenti. Può essere considerata uno degli indicatori chiave che dominano le prestazioni complessive e l'affidabilità del servizio dei dispositivi. Soprattutto nei settori strategici più importanti, come i circuiti integrati, le comunicazioni ottiche, i dispositivi a microonde e l'elettronica automobilistica, i requisiti prestazionali degli involucri di imballaggio stanno diventando sempre più rigorosi ed esigenti. Indicatori specifici come l'ermeticità, l'isolamento elettrico, l'efficienza di dissipazione termica, la capacità di evitare interferenze elettromagnetiche e l'accuratezza della lavorazione dimensionale sono tutti soggetti a standard tecnici più elevati. Gli involucri di imballaggio in ceramica di allumina ad alta precisione, grazie alle loro eccezionali proprietà intrinseche del materiale, ai processi di produzione maturi e controllabili e alle serie di prodotti diversificate e complete, sono gradualmente emersi come la scelta ottimale per soddisfare i requisiti di imballaggio avanzati dei dispositivi elettronici di fascia alta. Questi vantaggi consentono di fornire un supporto di imballaggio stabile e affidabile per i componenti elettronici all'avanguardia, dando così un impulso continuo allo sviluppo sostenibile e di alta qualità dell'industria dell'informazione elettronica.https://www.innovacera.com/news/high-precision-alumina-ceramic-packaging-enclosures-unlocking-high-reliability-packaging-for-high-end-electronic-devices.html

1. Proprietà dei materiali di base: Molteplici vantaggi per il miglioramento dell'imballaggio

Gli involucri di imballaggio in ceramica di allumina ad alta precisione adottano la ceramica di allumina di elevata purezza come materiale di base. Durante il processo di preparazione, questi substrati vengono prodotti attraverso un dosaggio rigoroso e preciso degli ingredienti e procedure specializzate di sinterizzazione ad alta temperatura. Questi metodi di preparazione avanzati contribuiscono a formare una microstruttura interna altamente densa e uniformemente distribuita. Di conseguenza, il prodotto finale integra una serie di proprietà complete superiori che coprono gli aspetti delle prestazioni elettriche, meccaniche e termiche.

Isolamento elettrico superiore: La frazione di massa di allumina nel substrato ceramico è controllata entro un intervallo compreso tra il 92% e il 93%. A una temperatura ambiente standard di 20℃, la resistività di volume del materiale può raggiungere i 10¹⁴ Ω-cm. Anche se esposto a un ambiente ad alta temperatura di 300℃, mantiene un livello di isolamento stabile di 10¹⁰ Ω-cm. Quando la temperatura sale a 500℃, la resistività di volume rimane di 10⁸ a 10⁹ Ω-cm. Queste eccellenti e stabili prestazioni di isolamento possono isolare efficacemente le interferenze elettromagnetiche esterne. Inoltre, può prevenire i rischi di cortocircuito interno del sistema di circuiti. Ciò garantisce una protezione elettrica affidabile e duratura per i componenti funzionali principali, come i chip dei circuiti integrati. Pertanto, questo materiale è particolarmente adatto ai requisiti di imballaggio dei dispositivi elettronici ad alta frequenza e ad alta tensione.

Eccellente resistenza meccanica: La resistenza alla flessione del substrato ceramico di allumina può essere mantenuta stabilmente a 400 MPa. Presenta un'eccezionale resistenza agli impatti meccanici e alle vibrazioni periodiche. Ciò consente alla struttura dell'imballaggio di resistere efficacemente alle varie forze esterne incontrate durante il trasporto, l'assemblaggio e l'utilizzo effettivo del dispositivo. Può ridurre significativamente la probabilità di deformazioni strutturali o danni da frattura. Allo stesso tempo, il materiale stesso ha una durezza estremamente elevata e un'eccellente resistenza all'usura. Queste caratteristiche contribuiscono a mantenere l'integrità strutturale dell'involucro dell'imballaggio per un lungo periodo di servizio. Inoltre, prolungano efficacemente la durata complessiva dell'intero dispositivo elettronico.

Efficiente dissipazione del calore e stabilità termica: La conducibilità termica del substrato ceramico può raggiungere i 18-20 W/(m-K). Tale conducibilità termica consente una rapida ed efficace conduzione e dissipazione del calore generato dal chip durante il funzionamento continuo. Può evitare efficacemente il degrado delle prestazioni o la riduzione della durata di vita causata dal surriscaldamento locale all'interno del dispositivo. Il coefficiente di espansione termica del materiale è regolato e controllato con precisione. Nell'intervallo di temperatura compreso tra 40℃ e 400℃, il suo coefficiente di espansione termica è compreso tra 6,7 e 7×10-⁶/℃. Nell'intervallo di temperatura compreso tra 400℃ e 800℃, il coefficiente di espansione termica è compreso tra 6,9 e 7,2×10-⁶/℃. Questo valore si adatta perfettamente alle caratteristiche di espansione termica di chip, cavi metallici e altri componenti collegati. Questo elevato grado di corrispondenza può ridurre efficacemente la concentrazione di stress termico generata durante i ripetuti cicli di alta e bassa temperatura. Inoltre, riduce notevolmente il rischio di incrinature o di rottura dell'interfaccia della struttura di imballaggio.

Prestazioni dielettriche stabili: Alla frequenza di prova di 1 MHz, la costante dielettrica del materiale si mantiene tra 9 e 10. Il valore della perdita dielettrica tangenziale è pari a 10. Il valore della tangente di perdita dielettrica è di soli 4×10-⁴. Queste eccellenti proprietà dielettriche possono ridurre efficacemente la perdita di energia e l'attenuazione del segnale durante la trasmissione del segnale ad alta velocità. Possono garantire pienamente la qualità della comunicazione e la rigorosa integrità del segnale dei dispositivi ad alta frequenza. Pertanto, questo materiale può adattarsi bene agli scenari di trasmissione del segnale ad alta velocità, tra cui la comunicazione a microonde, la comunicazione ottica e altri campi correlati.

2. Processo di produzione di precisione: Controllo della qualità e dell'accuratezza dell'intero processo

Le eccellenti prestazioni delle custodie per imballaggi in ceramica di allumina derivano da una produzione precisa e da un rigoroso controllo della qualità durante l'intero processo. Il processo di produzione comprende diversi processi fondamentali, ognuno dei quali è sottoposto a un controllo di alta precisione.

Processi produttivi fondamentali: Dalla colata del nastro, la tranciatura, la foratura, il riempimento dei fori e la serigrafia, all'apertura della cavità, la laminazione, la pressatura, il taglio, la sinterizzazione e poi la metallizzazione, la nichelatura, il montaggio e la brasatura e la doratura, si forma una catena di produzione completa e indipendente. Tutti i processi sono strettamente collegati e garantiscono la stabilità della struttura e delle prestazioni del prodotto grazie ad attrezzature professionali ed esperienza tecnica.

Controllo della precisione dimensionale: Le dimensioni esterne variano da 2 mm a 100 mm. La tolleranza delle dimensioni comuni (5mm~75mm) è controllata con precisione al ±1%, mentre la tolleranza delle dimensioni appositamente personalizzate può essere controllata entro il ±0,6%. In termini di spessore, i prodotti convenzionali sono di 0,8 mm~4,0 mm con una tolleranza di ±3%, mentre i prodotti speciali sottili possono arrivare a 0,4 mm con una tolleranza di solo ±2%. Lo spessore minimo di un singolo strato è di 0,1 mm con una tolleranza di ±0,01 mm.

Precisione di lavorazione della struttura interna: Il diametro minimo dei fori può raggiungere 0,08 mm con una tolleranza di ±0,01 mm, e anche la tolleranza dei diametri dei fori convenzionali (0,13 mm~0,42 mm) è mantenuta a ±0,01 mm. La spaziatura dei fori e la distanza dal foro al bordo seguono rigorosamente lo standard minimo di 3 volte il diametro del foro per garantire la stabilità strutturale. La deviazione della posizione del passaggio non supera ±0,015 mm per garantire una connessione accurata del circuito.

Standard del processo di metallizzazione: La larghezza minima della linea può raggiungere 0,05 mm con una tolleranza di ±10% e la spaziatura minima della linea è di 0,05 mm con una tolleranza di ±0,01 mm. Lo strato metallico è trattato con nichelatura, doratura e altri processi, con spessore uniforme, eccellente conduttività e resistenza all'ossidazione, per soddisfare le esigenze di saldatura e di utilizzo a lungo termine dei dispositivi.

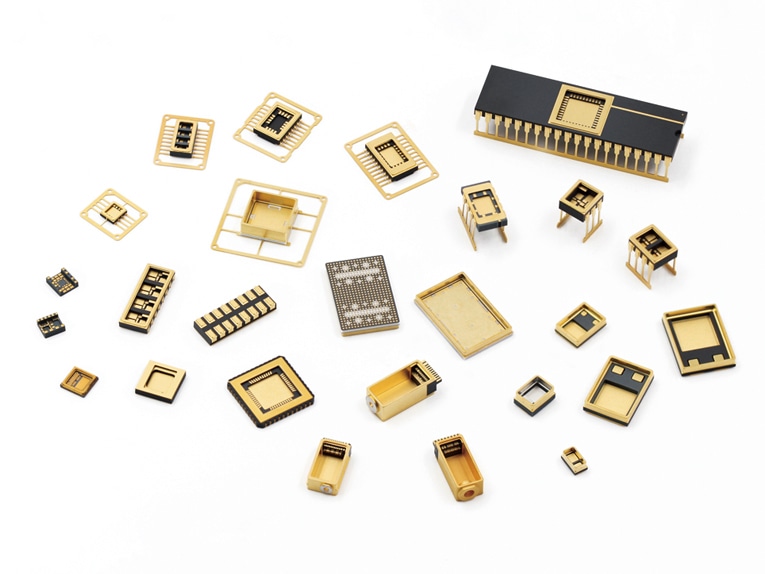

3. Serie di prodotti diversi: Adattamento preciso alle esigenze di più scenari

Le custodie per imballaggi in ceramica allumina formano una serie completa di prodotti che coprono diversi scenari applicativi, tra cui cinque tipi principali. Ogni serie di prodotti è ottimizzata per esigenze specifiche, adattandosi al confezionamento di diversi dispositivi elettronici.

Ceramic Small Outline Package (CSOP): Adotta una struttura miniaturizzata e conduttori a forma di ala, con sollecitazioni ridotte e forte resistenza agli urti meccanici. Supporta diversi passi dei conduttori, come 1,27 mm, 1,00 mm e 0,80 mm, con un numero di conduttori che varia da 4 a 56. Le dimensioni della cavità e le dimensioni esterne possono essere personalizzate in modo flessibile, e sono ampiamente utilizzate per il confezionamento di vari circuiti integrati ad alta affidabilità e componenti di precisione, particolarmente adatti a scenari che richiedono sia volume che stabilità.

Pacchetto ceramico di piccole dimensioni (CSOP)

Pacchetto di potenza a montaggio superficiale in ceramica (SMD): Presenta una forte capacità di conduzione della corrente, con un dissipatore di calore di ampia superficie nell'area di incollaggio del chip ed eccellenti prestazioni di dissipazione del calore. Il numero di conduttori è 2~3 e le dimensioni della cavità vanno da 2,60 mm×2,60 mm a 10,00 mm×9,60 mm. Si tratta di una scelta di imballaggio ideale per dispositivi a microonde, oscillatori a cristallo e dispositivi di oscillazione a cristallo, in grado di soddisfare le esigenze di dissipazione del calore e di prestazioni dei dispositivi ad alta potenza.

Pacchetto di potenza a montaggio superficiale in ceramica (SMD)

Pacchetto ceramico a doppia linea (CDIP): Adotta un design a doppio conduttore in linea, con un numero di conduttori che va da 4 a 40 e passi che coprono 0,8 mm, 2,54 mm e altre specifiche. Le forme di sigillatura includono la sigillatura piatta e la sigillatura con stagno dorato. È adatto al confezionamento di vari circuiti integrati, optoaccoppiatori, MEMS e altri prodotti con requisiti ridotti in termini di numero di conduttori e densità di assemblaggio, caratterizzati da una comoda installazione e da una forte compatibilità.

Contenitore per chip senza piombo in ceramica/Quad Flat No-Lead (CLCC/CQFN): Vanta parametri parassiti ridotti e un volume compatto, supportando strutture di lead-out sia bilaterali che quadrilaterali. I passi dei piombi includono 1,27 mm, 1,00 mm, 0,50 mm e così via, con un numero di piombi che varia da 4 a 48. Si adatta alle esigenze di montaggio superficiale ad alta densità di circuiti VLSI, ASIC, ECL e altri, ampiamente utilizzati nei dispositivi circuitali ad alta integrazione.

Contenitore per chip senza piombo in ceramica/confezione piatta senza piombo (CLCC/CQFN)

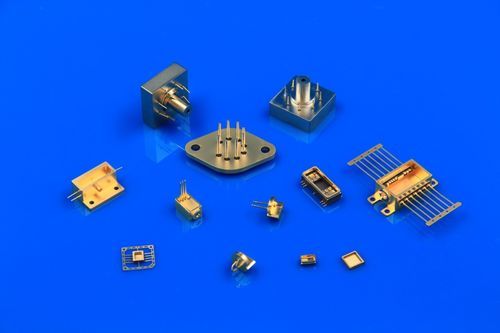

Pacchetto per dispositivi di comunicazione ottica (ROSA/TOSA): progettato specificamente per il settore delle comunicazioni ottiche, è caratterizzato da elevata ermeticità e affidabilità ed è in grado di soddisfare i requisiti di diverse velocità di applicazione da 10GHz a 400GHz. È adatto a vari dispositivi optoelettronici di trasmissione, ricezione, moduli di commutazione ottica e laser ad alta potenza, fornendo una garanzia fondamentale per la trasmissione stabile delle comunicazioni ottiche.

Pacchetto di dispositivi di comunicazione ottica (ROSA/TOSA)

4. Ampi campi di applicazione: Sviluppo di alta qualità per l'industria elettronica

Grazie ai molteplici vantaggi, gli involucri di imballaggio in ceramica di allumina sono stati profondamente integrati in vari settori industriali di base, diventando un componente chiave indispensabile dei dispositivi elettronici di fascia alta.

Nel campo del controllo industriale, questi componenti di imballaggio ad alte prestazioni sono adatti per l'assemblaggio e la protezione di vari circuiti integrati e componenti funzionali di precisione, in quanto sono in grado di mantenere prestazioni di lavoro altamente stabili in ambienti industriali complessi e difficili, mentre la loro eccezionale capacità anti-interferenza può garantire efficacemente il funzionamento continuo e stabile a lungo termine delle principali apparecchiature industriali; nel campo dell'elettronica automobilistica, questi prodotti di imballaggio possiedono un'eccellente resistenza a ripetuti shock ad alta e bassa temperatura e a forti carichi di vibrazioni meccaniche, che consente loro di mantenere l'integrità strutturale e la stabilità funzionale in condizioni di lavoro gravose su veicoli e, di conseguenza, di fornire una protezione di imballaggio sicura, stabile e altamente affidabile per i chip montati sui veicoli, i sensori di alta precisione e altri componenti elettronici fondamentali. Nel campo delle comunicazioni ottiche, i pacchetti ROSA/TOSA supportano la trasmissione ad alta velocità, contribuendo a migliorare la tecnologia delle comunicazioni ottiche. In settori quali i dispositivi a microonde e gli oscillatori a cristallo, l'efficiente dissipazione del calore e le prestazioni conduttive dei prodotti della serie SMD garantiscono la stabilità delle prestazioni dei dispositivi.

Con la continua diffusione di tecnologie come il 5G, l'intelligenza artificiale e l'Internet delle cose, i dispositivi elettronici avranno requisiti sempre più elevati per le prestazioni degli involucri di imballaggio. Gli involucri di imballaggio in ceramica di allumina supereranno ulteriormente i limiti delle prestazioni della miniaturizzazione, dell'elevata dissipazione del calore e dell'elevata ermeticità grazie all'ottimizzazione della formula dei materiali, al miglioramento dei processi e all'innovazione strutturale, fornendo un sostegno più forte allo sviluppo innovativo dell'industria dell'informazione elettronica e aiutando un maggior numero di dispositivi elettronici di fascia alta a migliorare le prestazioni e ad ampliare lo scenario. Per ulteriori informazioni, contattare [email protected].
