Come scegliere un passante per vuoto in ceramica: La guida completa alla scelta

{{{sourceTextContent.subTitle}}}

Passaggio a vuoto in ceramica

{{{sourceTextContent.description}}}

Che cos'è il passaggio del vuoto in ceramica?

Il passante per il vuoto in ceramica è un componente di tenuta tra ceramica e metallo, un connettore ermetico "passante" che consente il passaggio sicuro di energia elettrica, segnali, movimenti o fluidi attraverso la parete di una camera a vuoto. Utilizza una ceramica al 95% di allumina come isolante per ottenere la tenuta del vuoto ed è un componente fondamentale in molti dispositivi a vuoto.

È ampiamente utilizzato in:

Apparecchiature per semiconduttori
Camere a vuoto
Sistemi ad alta tensione
Applicazioni per fasci di plasma e ioni
Guida alla selezione dei passanti passo dopo passo

1. Definire i requisiti di tensione (kV)

Fino a 10kV → applicazioni standard
Fino a 12kV+ → sistemi ad alta tensione

Esempio:

Se state cercando una flangia CF passante per vuoto ad alta tensione da 12kV→ considerate i modelli a 8 Pin 12kV

2. Determinare la corrente (Ampere)

Più pin → corrente più bassa per pin
Meno pin → maggiore capacità di corrente

Esempio:

Necessità di una corrente elevata di 30A → scegliere un passante a 4 pin
Necessità di più segnali → scegliere un passante a 8 pin
3. Numero di pin (segnale vs. potenza)

Caso d'uso consigliato
Instradamento del segnale complesso 8 Pin
Trasmissione di potenza elevata 4 pin
4. Tipo di flangia (compatibilità)

La maggior parte dei sistemi utilizza flange CF (CF2,75 , CF35)

Se gli utenti cercano:
"connettore passante per vuoto CF2.75"
→ garantire l'esatta corrispondenza della flangia

5. Selezione del materiale del conduttore

Materiale Quando usare
Rame Alta conduttività / sistemi di potenza
Molibdeno Alta temperatura / ambienti difficili
6. Livello di vuoto (HV / UHV)

HV → tenuta standard
UHV → richiede la brasatura ceramica-metallo
Errori comuni nella scelta dei passanti

Ignorare la corrente nominale (rischio di surriscaldamento)
Scelta di una flangia di dimensioni sbagliate
Non considerare i limiti di temperatura
Utilizzo di passanti di segnale per applicazioni di potenza
Prodotti consigliati

Per applicazioni ad alta tensione e multi-pin

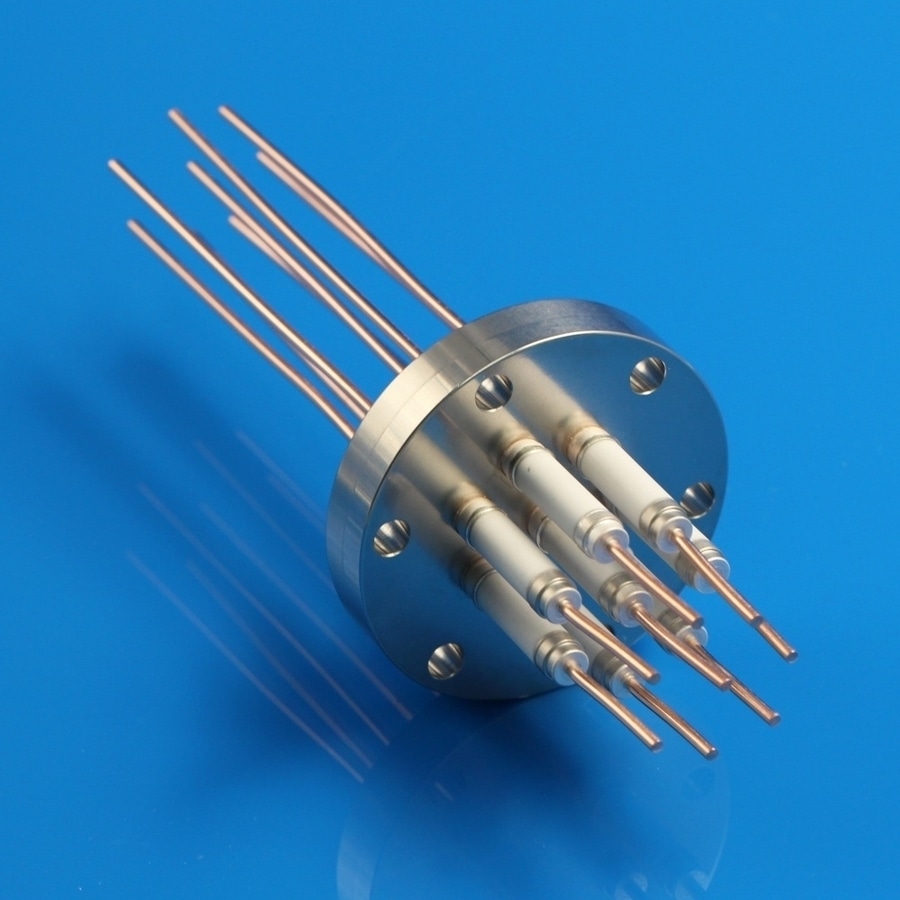

passante ceramico a 8 pin da 12 kV

Ideale per semiconduttori e sistemi UHV
Supporta 12kV / 28A
Per sistemi di alimentazione ad alta corrente

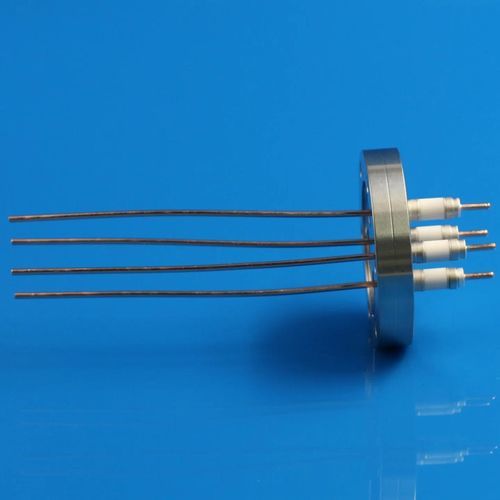

4 Pin 10kV 30A Passante per alte correnti

Ottimizzato per l'erogazione di potenza
Fino a 30A per conduttore
Per applicazioni ad alta corrente e a più pin

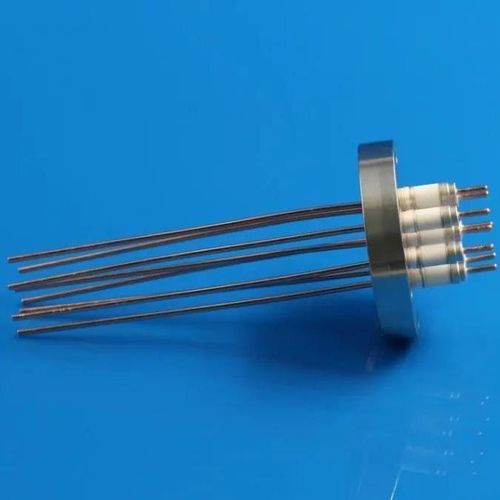

passante ceramico 8 pin 30A 10kV

Ideale per sistemi UHV
Fino a 30A per conduttore
