Perché scegliere i substrati ceramici in AlN per i moduli ottici da 800G nei data center dedicati all’intelligenza artificiale?

{{{sourceTextContent.subTitle}}}

Substrato ceramico in nitruro di alluminio

{{{sourceTextContent.description}}}

Con la continua crescita della domanda di interconnessioni ad alta velocità nei data center dedicati all’intelligenza artificiale, i moduli ottici da 800G sono diventati una categoria di prodotti fondamentale nelle reti dei data center ad alta larghezza di banda. Rispetto ai moduli ottici di generazione precedente a velocità inferiori, i moduli a 800G devono supportare velocità di trasmissione dati significativamente più elevate all’interno di uno spazio di alloggiamento altrettanto limitato, affrontando al contempo maggiori sfide in termini di consumo energetico e gestione termica. Alcuni prodotti commerciali consumano già fino a dieci watt di potenza, con livelli effettivi che variano a seconda dell’architettura del prodotto, della distanza di trasmissione e della configurazione dei componenti.

Per quanto riguarda la progettazione dei moduli, l’impatto dell’aumento delle velocità di trasmissione dei dati va oltre la semplice capacità di elaborazione. Laser, componenti optoelettronici, chip driver e processori di segnale devono essere integrati a densità più elevate all’interno di spazi ristretti, causando un accumulo localizzato di calore. Dissipare efficacemente questo calore, mantenendo al contempo il necessario isolamento elettrico e la stabilità strutturale durante il raffreddamento, è diventata una sfida fondamentale nella progettazione dell’involucro dei moduli ottici a 800G.

Con questi requisiti di progettazione avanzati, i materiali del substrato non sono più responsabili solo del supporto meccanico. Devono anche condurre il calore in modo efficiente, garantire l’isolamento elettrico e mantenere un adeguato allineamento dell’espansione termica. Le ceramiche in nitruro di alluminio (AlN) presentano un’elevata conduttività termica, prestazioni di isolamento affidabili e un coefficiente di espansione termica relativamente basso. Per questo motivo, l’AlN è ampiamente preferito come materiale di substrato per il packaging elettronico e optoelettronico ad alto flusso termico.

1. Perché la capacità di gestione termica del substrato è più critica per i moduli ottici da 800G?

I moduli ottici da 800G devono eseguire la conversione optoelettronica ad alta velocità e l’elaborazione del segnale all’interno di un fattore di forma limitato, il che richiede che il calore generato dai chip e da altri componenti venga trasferito in modo efficiente attraverso la struttura di incapsulamento verso i percorsi di dissipazione termica a valle.

La mancata dissipazione efficace del calore localizzato causerà evidenti gradienti di temperatura, rendendo più difficile stabilizzare la temperatura del dispositivo. Inoltre, l’imballaggio optoelettronico adotta un sistema multimateriale, che include chip semiconduttori, telai metallici, materiali di collegamento e substrati ceramici. Quando la temperatura di esercizio oscilla, la diversa espansione termica tra questi materiali genera tensioni residue alle interfacce di incollaggio.

Questo è anche uno dei motivi principali per cui l’AlN sta gradualmente entrando nella rosa dei materiali candidati per l’incapsulamento optoelettronico ad alta velocità.

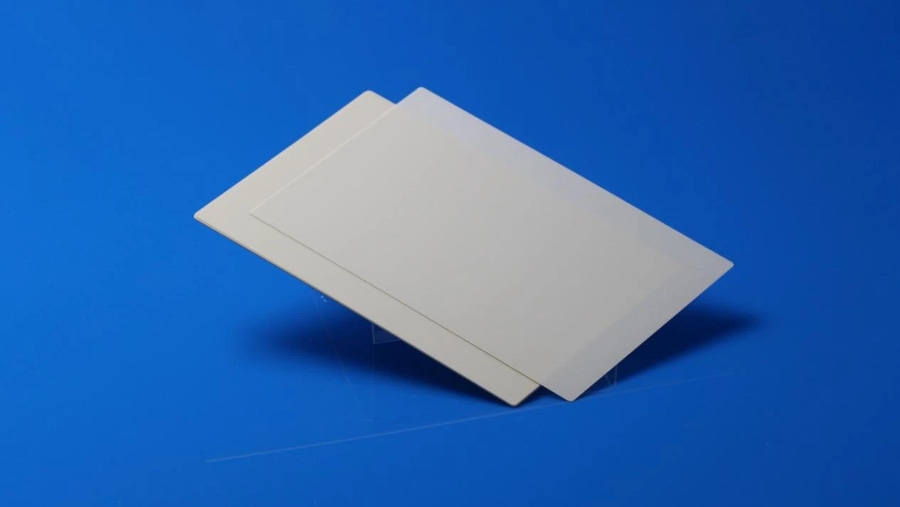

Substrati in nitruro di alluminio (AlN)

2. Perché l’AlN è adatto come substrato per dispositivi ottici ad alto flusso termico?

Per i moduli ottici da 800G, il substrato deve risolvere contemporaneamente due problemi: in primo luogo, il calore generato dai chip e da altri componenti che generano calore deve essere trasferito tempestivamente alla struttura di dissipazione del calore attraverso il substrato; in secondo luogo, la struttura di incapsulamento deve garantire il necessario isolamento elettrico. Il vantaggio della ceramica AlN risiede nella capacità di combinare questi due requisiti: offre un’elevata conduttività termica pur mantenendo l’isolamento, creando così un percorso di dissipazione del calore relativamente diretto per i dispositivi ottici.

Oltre alla conduttività termica e alle proprietà isolanti, il coefficiente di dilatazione termica dell’AlN lo rende adatto anche a strutture di incapsulamento multimateriale. L’interno di un modulo ottico contiene tipicamente chip semiconduttori, strati metallici, materiali di incollaggio e substrati ceramici. Materiali diversi si dilatano a velocità diverse in seguito alle variazioni di temperatura. Il coefficiente di dilatazione termica relativamente basso dell’AlN aiuta a controllare il disallineamento termico tra i materiali e riduce le sollecitazioni interfacciali generate durante i cicli termici. Tuttavia, l’effettiva affidabilità del packaging dipende comunque dalla combinazione dei materiali e dal metodo di connessione dell’intera struttura, e non può essere determinata esclusivamente dal materiale del substrato.

Pertanto, nella scelta di un substrato in AlN, l’attenzione non dovrebbe concentrarsi su “quanto sia elevata la conduttività termica”, ma piuttosto sulla verifica del grado del materiale, dei valori garantiti di conduttività termica e dei metodi di prova, del coefficiente di espansione termica, della precisione dimensionale e delle condizioni superficiali, per assicurarsi che siano in linea con lo specifico progetto di incapsulamento. Per i team di ricerca e sviluppo e di approvvigionamento, sono questi parametri nel loro insieme a determinare se il substrato in AlN sia realmente compatibile con il successivo processo di incapsulamento, piuttosto che il principio secondo cui “più alto è il singolo indicatore di prestazione, meglio è”.

3. Perché non ci si può affidare esclusivamente alla conducibilità termica nella scelta di un substrato in AlN?

Per i moduli ottici ad alta velocità, la conduttività termica è un parametro importante, ma non è l’unico criterio per determinare se un substrato in AlN sia adatto a un progetto.

Una volta entrate nelle fasi di verifica dei campioni e di produzione in serie, anche la precisione geometrica e lo stato di lavorazione superficiale del substrato possono influire sulla stabilità del confezionamento. Ad esempio, la deviazione di spessore, la planarità o la deformazione possono influire sul montaggio del chip e sul contatto dell’interfaccia; la rugosità superficiale, i graffi, le scheggiature e le impurità devono essere controllati in combinazione con specifiche tecniche di incollaggio, metallizzazione o altre lavorazioni successive.

Per i progetti di produzione in serie, il fatto che un singolo campione raggiunga indicatori di prestazione elevati non significa necessariamente che i lotti successivi manterranno lo stesso livello. Anche la capacità delle proprietà del materiale, della precisione dimensionale e della qualità della lavorazione superficiale di rimanere costantemente stabili costituisce un aspetto importante della verifica in fase di ricerca e sviluppo, nonché della valutazione dei fornitori.

4. Quale spessore si dovrebbe scegliere per il substrato in AlN del modulo ottico 800G?

Non esiste uno “spessore ottimale del substrato in AlN” uniforme per i moduli ottici 800G. Lo spessore effettivo deve essere determinato in base alle dimensioni del chip, allo spazio di installazione, al percorso di conduzione del calore, ai requisiti di supporto meccanico e al successivo processo di incapsulamento.

Un substrato in AlN più sottile può accorciare il percorso di conduzione termica nella direzione dello spessore e favorisce la progettazione di strutture di incapsulamento compatte. Tuttavia, è anche necessario considerare la resistenza meccanica, i danni durante la lavorazione e i rischi di deformazione.

Aumentare lo spessore del substrato può migliorare in una certa misura la rigidità strutturale, ma modificherà anche il percorso di conduzione termica e lo spazio di incapsulamento. Pertanto, spessori quali 0,25 mm, 0,38 mm, 0,635 mm e 1,0 mm possono tutti essere considerati come specifiche candidate per progetti specifici, e un singolo spessore non dovrebbe essere semplicemente definito come adatto a tutti i moduli ottici 800G.

Un metodo di selezione più ragionevole consiste nel chiarire innanzitutto la struttura di incapsulamento e i requisiti di progettazione termica, per poi determinare le dimensioni, lo spessore, la tolleranza, la planarità e le condizioni superficiali del substrato in AlN.

5. Fornitura di substrati ceramici in AlN da parte di INNOVACERA

INNOVACERA è in grado di fornire substrati in nitruro di alluminio (AlN) per moduli ottici ad alta velocità, packaging fotonico e dispositivi elettronici correlati. Questi substrati sono disponibili in varie dimensioni e spessori, con opzioni di finitura superficiale in base ai requisiti applicativi.

Se state selezionando substrati per moduli ottici da 800G o altri progetti di packaging fotonico ad alta velocità, vi preghiamo di fornire parametri quali le dimensioni del substrato, lo spessore desiderato, i requisiti di gestione termica, la planarità e le tecniche di lavorazione successive. INNOVACERA può assistervi nell’individuazione delle specifiche dei substrati ceramici in AlN più adatte in base alle esigenze specifiche dell’applicazione e fornire campioni e supporto per la lavorazione personalizzata. Per ulteriori dettagli, contattate [email protected].
