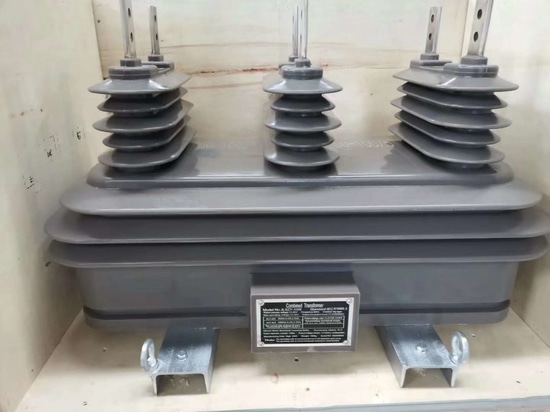

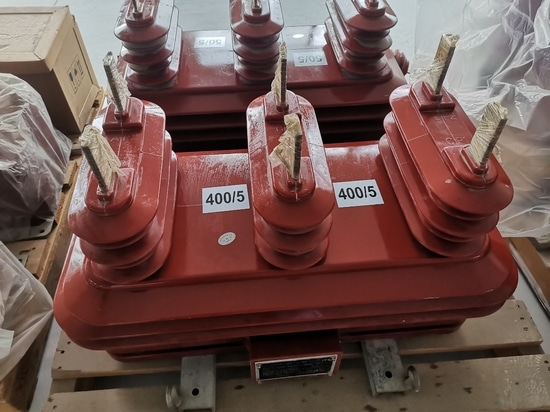

TRASFORMATORE COMBINATO DI MISURA AD ALTA TENSIONE PER ESTERNI

{{{sourceTextContent.subTitle}}}

Trasformatore combinato 10kv 15kv tre in uno

{{{sourceTextContent.description}}}

Ⅰ. Utilizzo e campo di applicazione
Questo tipo di trasformatore combinato a secco ad alta tensione è stato migliorato sulla base di prodotti simili ed è realizzato con colata sotto vuoto di resina isolante speciale importata. Ha caratteristiche di resistenza all'arco, resistenza ai raggi ultravioletti, resistenza all'invecchiamento e lunga durata. È adatto per la misurazione dell'energia attiva e reattiva nel sistema di alimentazione CA con frequenza nominale di 50/60Hz e tensione nominale di 15kV. Particolarmente adatto per piccole sottostazioni non presidiate e prive di olio, le prestazioni del prodotto soddisfano i requisiti dello standard IEC61869.

Ⅱ. Condizioni di servizio:
2.1 Luogo di installazione: Utilizzo doppio all'esterno e all'interno.
2.2 Temperatura ambiente: -15~+55℃, temperatura media giornaliera non superiore a 35℃.
2.3 Altitudine: ≤1000m
2.4 Umidità relativa dell'aria: L'umidità relativa media mensile non supera il 90%; l'umidità relativa media giornaliera non supera il 95%.
2.5 Velocità del vento: ≤ 35m/s.
2.6 Condizioni atmosferiche: Luogo in cui non vi siano esplosioni, vibrazioni violente e polveri o vapori che possano corrodere i metalli e danneggiare l'isolamento.

Ⅲ. Introduzione alla struttura:
Il trasformatore combinato è un prodotto tre in uno. L'avvolgimento secondario del trasformatore di corrente è dotato di rubinetti per ottenere diversi rapporti di corrente.
All'estremità dell'uscita secondaria è presente una scatola di protezione del cablaggio e sotto di essa è presente un foro di uscita, che risulta comodo, sicuro e affidabile per il cablaggio e può realizzare misure antifurto. Sul canale di base in acciaio sono presenti quattro fori di montaggio per l'installazione.

Ⅳ. Specifiche tecniche generali:
4.1 Tensione nominale: 15kV.
4.2 Classe di precisione: 0.2, 0.2S
4.3 Rapporto di tensione nominale: 13200/√3/120/√3V.
Corrente primaria nominale: 5~800 A.
Corrente secondaria nominale: 5A.
4.4 Capacità nominale:
Parte di tensione: Classe 0,2, 10VA.
Parte in corrente: Classe 0,2S, 10VA.
4.5 Corrente termica nominale di breve durata (Ith) multipla: 60In.
Corrente dinamica nominale (Idyn) multipla: 2,5Ith.
