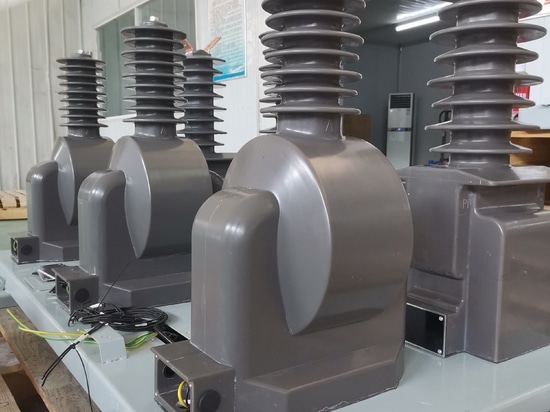

tRASFORMATORE COMBINATO DA ESTERNO AD ALTA TENSIONE 35KV

{{{sourceTextContent.subTitle}}}

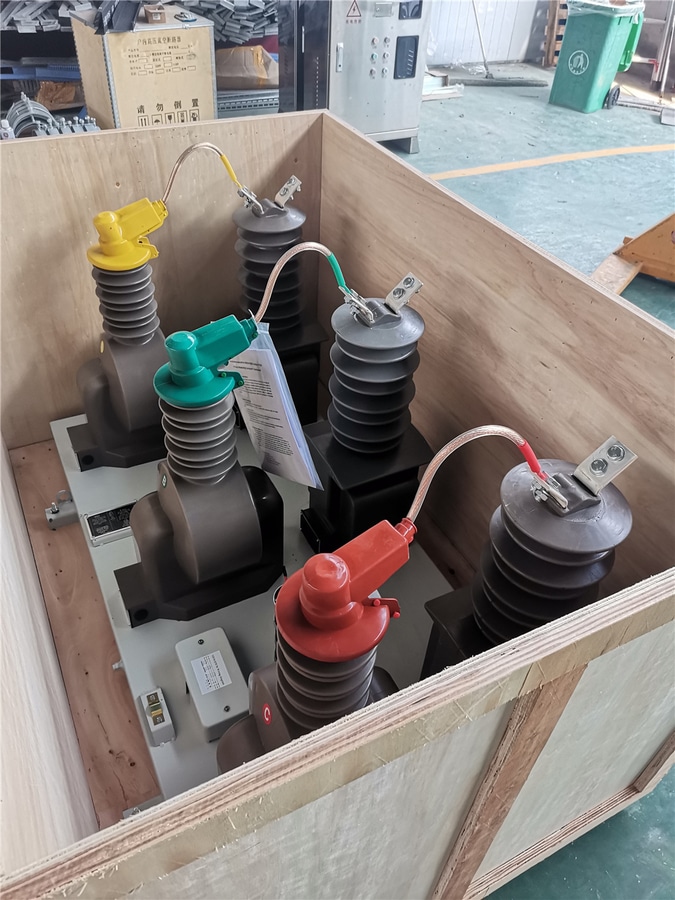

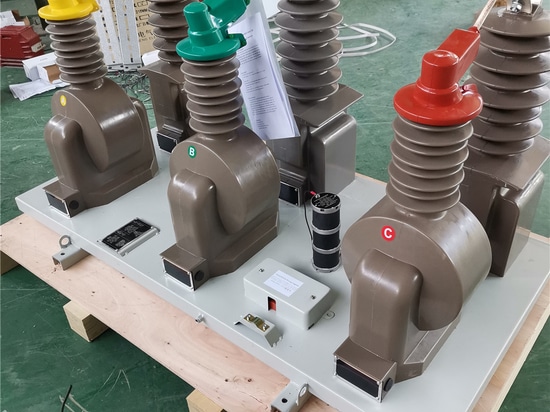

Trasformatore combinato di tipo Split

{{{sourceTextContent.description}}}

Ⅰ.Introduzione della struttura:
Questo prodotto consiste in una combinazione di più trasformatori monofase.
Il trasformatore combinato è realizzato con una speciale colata sotto vuoto di resina epossidica all'aperto. È di dimensioni ridotte e presenta le caratteristiche di elevata stabilità termica dinamica, alta precisione, bassa densità magnetica, resistenza alle sovratensioni, leggerezza e facilità di installazione. L'avvolgimento secondario del trasformatore di corrente è provvisto di rubinetti per ottenere diversi rapporti di corrente.
All'estremità dell'uscita secondaria è presente una scatola di protezione del cablaggio e sotto di essa è presente un foro di uscita, che risulta comodo, sicuro e affidabile per il cablaggio e può realizzare misure antifurto. Sul canale di base in acciaio sono presenti quattro fori di montaggio per l'installazione.

Ⅱ.Condizioni di servizio:
2.1 Luogo di installazione: Uso doppio all'aperto e all'interno.
2.2 Temperatura ambiente: -15~+55℃, temperatura media giornaliera non superiore a 35℃.
2.3 Altitudine: ≤1000m
2.4 Umidità relativa dell'aria: L'umidità relativa media mensile non supera il 90%;
L'umidità relativa media giornaliera non supera il 95%.
2.5 Velocità del vento: ≤ 35m/s.
2.6 Condizioni atmosferiche: Luogo in cui non vi siano esplosioni, vibrazioni violente e polveri o vapori che possano corrodere i metalli e danneggiare l'isolamento.

Ⅲ. Dati tecnici:
3.1 Tensione nominale: 34,5kV.
3.2 Classe di precisione: 0.2, 0.2S
3.3 Rapporto di tensione nominale: 34500/√3/120/√3V.
Corrente primaria nominale: 5~800 A.
Corrente secondaria nominale: 5A.
3.4 Capacità nominale:
Parte di tensione: Classe 0,2, 15VA. Parte in corrente: Classe 0,2S, 5VA.
3.5 Corrente termica nominale di breve durata (Ith) multipla: 75I1n/1s.
Corrente dinamica nominale (Idyn) multipla: 2,5Ith.
3.6 Livello di isolamento nominale: 36/70/170 kv
