Che cos’è il WLL nelle catene di sollevamento e come viene determinato?

{{{sourceTextContent.subTitle}}}

Comprendere il carico massimo di lavoro (WLL) delle catene di sollevamento, la resistenza alla rottura, il coefficiente di sicurezza e i fattori chiave che determinano la capacità di sollevamento nominale.

{{{sourceTextContent.description}}}

Il WLL (Working Load Limit, limite di carico di lavoro) di una catena di sollevamento è il carico massimo che una catena di sollevamento o un'imbracatura a catena è omologata a sostenere in condizioni operative specificate. Si tratta di una delle specifiche più importanti nella scelta di catene di sollevamento di Grado 80, Grado 100 o di altre classi di resistenza.

Il WLL non deve essere confuso con la resistenza alla rottura. La resistenza alla rottura si riferisce al carico associato al cedimento durante le prove distruttive, mentre il WLL è la capacità nominale prevista per le normali operazioni di sollevamento. La differenza tra questi valori fornisce un importante margine di sicurezza.

Per molti sistemi di imbracature a catena in acciaio legato, viene utilizzato un fattore di sicurezza minimo di 4:1. In termini semplificati:

Forza di rottura minima ≥ 4 × WLL

Ad esempio, una catena con un WLL di 2 tonnellate e un fattore di sicurezza di 4:1 richiederebbe una forza di rottura minima di almeno 8 tonnellate. Ciò non significa che la catena possa essere utilizzata per sollevare 8 tonnellate: la capacità di lavoro consentita rimane di 2 tonnellate.

Diversi fattori determinano il WLL finale della catena di sollevamento:

Grado della catena → Diametro della catena → Proprietà del materiale → Qualità di fabbricazione → Trattamento termico → Collaudo → Norma applicabile

Anche il grado fa una differenza importante. All’interno di sistemi standardizzati comparabili, una catena di sollevamento di grado 100 offre generalmente un WLL più elevato rispetto a una catena di grado 80 a parità di diametro nominale. Ecco perché la capacità della catena non dovrebbe mai essere determinata solo in base al diametro.

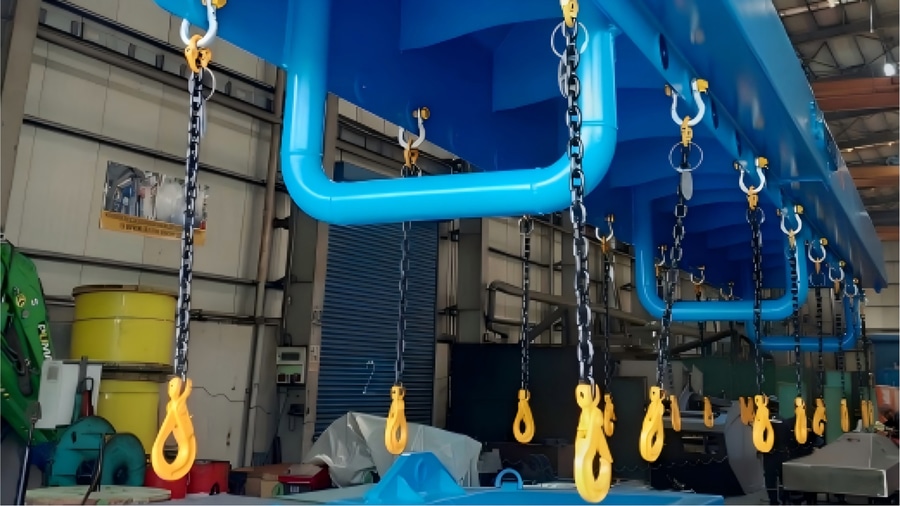

Per le imbracature a catena, occorre considerare anche la configurazione. Imbracature a un ramo, a due rami e a quattro rami realizzate con la stessa catena possono avere capacità nominali diverse. Nelle configurazioni a più rami, aumentando l’angolo dell’imbracatura rispetto alla verticale aumenta la tensione sopportata da ciascun ramo.

Anche l’assieme di sollevamento completo è importante. Ganci, maglie di testa, maglie di collegamento, dispositivi di accorciamento e altri componenti portanti devono avere caratteristiche tecniche adeguate. Una catena più resistente non può aumentare il WLL di un componente con una capacità nominale inferiore.

La sequenza pratica di selezione è la seguente:

Carico massimo → Configurazione dell’imbracatura → Angolo dell’imbracatura → WLL richiesta → Classe della catena → Diametro della catena → Verifica dei componenti

Il punto chiave è semplice: il WLL è la capacità di lavoro da considerare nella scelta di una catena di sollevamento, non la sua resistenza alla rottura.
