Refrigeranti non conduttivi: Perché i flussimetri a ultrasuoni sono la scelta inevitabile

{{{sourceTextContent.subTitle}}}

Sensore di flusso per il raffreddamento a liquido

{{{sourceTextContent.description}}}

1. Introduzione: Un punto critico nell'evoluzione del raffreddamento a liquido

Quando il consumo di energia di un singolo chip di addestramento AI supera i 1000 W e la densità di calore di un rack di server GPU supera i 100 kW, il raffreddamento ad aria tradizionale - con un coefficiente di trasferimento del calore pari a solo 1/25 di quello a liquido - non è più un'opzione ma un collo di bottiglia. Il raffreddamento a liquido è passato rapidamente da "soluzione opzionale" a "soluzione obbligatoria"

Tuttavia, il raffreddamento a liquido non è una singola tecnologia. Alla base di ogni architettura di raffreddamento a liquido c'è una scelta fondamentale: Il refrigerante deve essere conduttivo? La risposta determina l'architettura del sistema, i limiti di sicurezza e la logica di manutenzione e, in ultima analisi, decide quale tecnologia di misurazione del flusso deve essere utilizzata.

Questo rapporto analizza l'argomento da tre punti di vista:

1.Perché vengono adottati i refrigeranti non conduttivi - fattori tecnici e insostituibilità

2.Quali scenari di raffreddamento a liquido richiedono refrigeranti non conduttivi - dai data center alla gestione termica delle batterie di potenza

3.Perché i flussimetri a ultrasuoni hanno un vantaggio fondamentale in questi scenari - necessità a livello di principio di misurazione

2. Perché utilizzare refrigeranti non conduttivi?

2.1 Conflitto centrale: efficienza del trasferimento di calore vs. sicurezza elettrica

Il vantaggio fondamentale del raffreddamento a liquido risiede nell'elevata capacità termica specifica e nella conduttività termica dei liquidi. Tuttavia, gli oggetti da raffreddare sono componenti elettronici sotto tensione. Se il refrigerante è conduttivo:

1.Qualsiasi perdita su un circuito stampato può causare cortocircuiti immediati e bruciare chip o schede madri.

2.Le microperdite all'interno delle piastre fredde possono causare creepage sulle schede dei circuiti, con conseguenti guasti catastrofici.

3.È necessario mantenere più strati di isolamento fisico tra il circuito del fluido e i componenti elettronici, aumentando la resistenza termica.

L'adozione di refrigeranti non conduttivi (fluidi dielettrici) migliora radicalmente la "tolleranza alle perdite" da "tolleranza zero" a "rischio accettabile" Non si tratta di un miglioramento incrementale, ma di un cambio di paradigma architettonico: consente il contatto diretto del liquido con i componenti elettronici.

3. Perché i flussimetri a ultrasuoni rappresentano un vantaggio strutturale nelle applicazioni con refrigeranti non conduttivi

3.1 La necessità critica di misurare il flusso

Nei sistemi di raffreddamento a liquido, la portata non è solo un dato di riferimento, ma una variabile di controllo. Il monitoraggio accurato della portata consente la regolazione dinamica, il rilevamento precoce di perdite o blocchi e la distribuzione equilibrata del flusso su più rami.

3.2 Limitazioni delle principali tecnologie di misurazione del flusso con fluidi non conduttivi

Flussimetri elettromagnetici: Fallimento tecnico
I flussimetri elettromagnetici richiedono una conducibilità minima del fluido di 5-20 μS/cm. I refrigeranti non conduttivi (tipicamente <0,01 μS/cm) scendono molto al di sotto di questa soglia, rendendo i flussimetri elettromagnetici fisicamente incompatibili.

Flussimetri a Coriolis: Utilizzabili ma costosi
I flussimetri a coriolis possono misurare fluidi non conduttivi, ma introducono una significativa caduta di pressione, sono sensibili alle vibrazioni e sono da 3 a 5 volte più costosi delle soluzioni a ultrasuoni.

Flussimetri a turbina/rotametro: Rischi di usura e affidabilità
Contengono parti mobili che sono soggette a usura e blocco, soprattutto in ambienti di data center aperti 7×24 ore.

3.3 Flussimetri a ultrasuoni: La scelta a prova di futuro

I flussimetri a ultrasuoni XY-TEK funzionano in base al principio del tempo di transito degli ultrasuoni, che è completamente indipendente dalla conduttività del fluido. Questa è la radice del loro vantaggio tecnico.

Cinque vantaggi fondamentali:

Compatibilità nativa con i fluidi dielettrici (idrocarburi sintetici, liquidi fluorurati, oli minerali).
Misura non intrusiva (tipo Clamp-on) - nessun rischio di perdite e nessun taglio di tubi.
Zero perdite di pressione - nessun impatto sull'efficienza di pompaggio del sistema.
Nessuna parte in movimento - praticamente esente da manutenzione in funzionamento continuo.
Ampia copertura delle dimensioni dei tubi - da DN6 a DN50, per gamme di flusso da 1-2 L/min (GPU singolo) a 100-300 L/min (rack ad alta densità).

4.Prodotto correlato --- Sensore di flusso a ultrasuoni / Misuratori di portata serieTPD

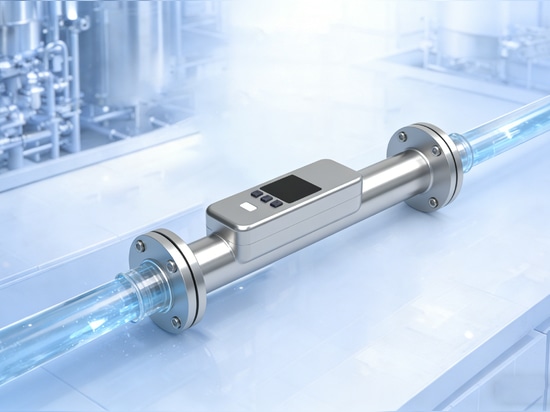

I sensori di flusso/flussimetri a ultrasuoni in linea della serie TPD sono caratterizzati da un design integrato con un circuito incorporato, supportano la misurazione diretta della portata e il monitoraggio intuitivo dei dati di flusso, ideali per l'automazione industriale, le apparecchiature per la produzione di batterie, il trattamento delle acque e la misurazione della portata di raffreddamento dei liquidi.

Gamma di tubi DN15-DN50, supporto per OEM e personalizzazione delle dimensioni dei tubi.

I sensori e misuratori di portata a ultrasuoni in linea della serie TPD possono essere integrati nei sistemi di fluidi esistenti tramite raccordi per tubi standardizzati a livello internazionale, con una precisione fino a ±2%.

I sensori di flusso/ misuratori di portata a ultrasuoni in linea della serie TPD sono costituiti da tubi diritti privi di parti mobili e punti morti, che li rendono resistenti all'usura e alle scottature, facili da pulire e con una perdita di pressione minima.

Rispetto ai sensori di flusso/ misuratori di portata a ultrasuoni clamp-on, la calibrazione dei sensori di flusso/ misuratori di portata della serie TPD non dipende dal materiale e dal diametro del tubo, consentendo una misurazione immediata al momento dell'integrazione nel sistema.

I sensori di flusso/misuratori di portata TPD sono ampiamente utilizzati nelle applicazioni di riempimento e spruzzatura, nei dispositivi di produzione delle batterie, nel raffreddamento dei liquidi, nei sistemi di automazione industriale e altro ancora.

Applicazioni

Automazione industriale: Apparecchiature di riempimento, apparecchiature di spruzzatura, sistemi di raffreddamento dei liquidi, sistemi di lubrificazione, sistemi di pulizia, ecc

Produzione di batterie: Trasferimento di fanghi di batterie al litio, sistemi di raffreddamento ad acqua, ecc

Trattamento delle acque: Sistemi di trattamento delle acque reflue
