Contesto applicativo

Nel processo di produzione elettronica, la pulizia rappresenta una fase cruciale. Quasi ogni procedura (ad esempio dopo l’incisione o il taglio) richiede la rimozione accurata della polvere di silicio superficiale, della materia organica, degli ioni metallici e delle impurità, al fine di garantire le prestazioni dei dispositivi e la stabilità dei processi successivi.

Attualmente, la tecnologia di pulizia a umido si sta evolvendo verso una maggiore efficienza, intelligenza e rispetto dell’ambiente. Le apparecchiature di pulizia impiegano tipicamente sistemi a vasca o a spruzzo, combinati con tecnologia a ultrasuoni, reagenti acidi/alcalini (come idrossido di potassio, perossido di idrogeno) e processi di risciacquo per ottenere una pulizia ad alta efficienza a temperature specifiche. I flussi di lavoro tipici includono la pre-pulizia, la pulizia chimica, il risciacquo e l’asciugatura.

Il processo di pulizia non solo influisce sulla qualità del prodotto, ma comporta anche elevati costi operativi: il consumo di sostanze chimiche è ingente, la purezza cala inevitabilmente durante l’uso e il trattamento dei liquidi di scarto rappresenta un pesante onere ambientale. Le linee di produzione tradizionali si affidano ancora all’aggiunta manuale di soluzioni chimiche, dove la quantità e la tempistica sono difficili da controllare con precisione. Ciò porta a fluttuazioni nella concentrazione delle sostanze chimiche, a risultati di pulizia instabili e a potenziali rischi per la sicurezza.

In questo contesto, un sistema automatizzato e preciso di misurazione della portata di circolazione dei prodotti chimici è diventato la scelta ideale per l’ammodernamento delle apparecchiature di pulizia. Il modulo di misurazione e controllo della portata deve monitorare in tempo reale i parametri chiave dei prodotti chimici e controllare automaticamente il rifornimento e lo scarico in base a una logica preimpostata. Ciò garantisce una qualità stabile dei prodotti chimici, massimizzandone al contempo l’utilizzo e riducendo gli sprechi e le emissioni. In quanto “nervo sensoriale” di questo sistema di controllo intelligente, la precisione, l’affidabilità e la ripetibilità del misuratore di portata a ultrasuoni influenzano direttamente la qualità e la stabilità del processo di pulizia.

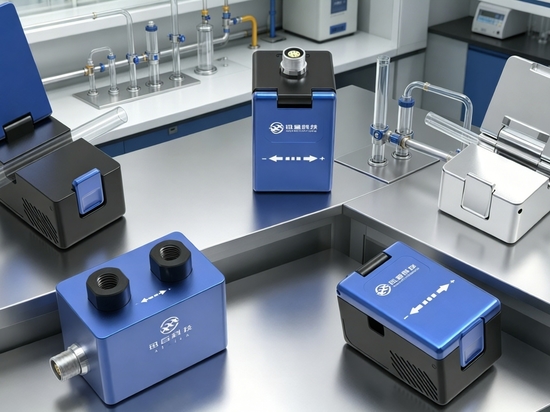

Il sensore di flusso / misuratore di portata a ultrasuoni CPD Clamp-on è progettato per i sistemi di circolazione delle sostanze chimiche e di alimentazione dell’acqua delle apparecchiature di pulizia a umido. Fornisce una misurazione non invasiva della portata e supporta il feedback in tempo reale e il controllo automatico. Dotato di un alloggiamento resistente alla corrosione e di dimensioni compatte, il sensore di flusso a ultrasuoni / misuratore di portata CPD è compatibile con vari tipi di apparecchiature di pulizia.

Sfide del settore

La misurazione della portata nelle apparecchiature di pulizia a umido deve affrontare molteplici sfide derivanti dalle caratteristiche del processo, dalle proprietà del fluido e dai requisiti specifici dell’ambiente di produzione.
1. Insufficiente precisione nella misurazione della portata dei prodotti chimici: l’aggiunta di prodotti chimici per la pulizia (ad es. acidi forti, alcali, ossidanti) richiede un controllo preciso e segmentato. Nei sistemi di dosaggio automatico, l’aggiunta di sostanze chimiche deve spesso essere accurata a livello di millilitri. Il rilevamento di portate così minime impone requisiti estremamente elevati in termini di sensibilità, risoluzione e stabilità del sensore di flusso.
I misuratori di portata convenzionali presentano spesso un errore di misurazione nella gamma delle basse portate, non riuscendo a soddisfare le esigenze di miscelazione precisa in rapporto e di controllo dei costi. Gli errori nella misurazione della portata dei prodotti chimici portano a fluttuazioni di concentrazione e a una pulizia non uniforme, causando la presenza di impurità residue sulla superficie del wafer e riducendo la resa del prodotto.
2. Rischi di corrosione e contaminazione: I prodotti chimici utilizzati nella pulizia, come l’acido fluoridrico (HF), l’acido nitrico, idrossido di potassio (KOH) e perossido di idrogeno, sono altamente corrosive. Le parti metalliche o le plastiche comuni presenti nei misuratori di portata tradizionali sono soggette a corrosione, invecchiamento o addirittura dissoluzione dopo un contatto prolungato. Ciò non solo causa imprecisioni nella misurazione della portata, ma può anche introdurre contaminazione da ioni metallici nel fluido di pulizia, compromettendo gravemente la purezza dei wafer. Questo problema di compatibilità dei materiali costringe molti produttori di apparecchiature a sostituire frequentemente i misuratori di portata, aumentando i costi di manutenzione e i tempi di fermo.
3. Interferenza delle bolle: i prodotti chimici per la pulizia possono contenere determinate concentrazioni di particelle o generare microbolle durante l’uso. Queste impurità e bolle possono interferire con il funzionamento dei misuratori di portata meccanici, causando un aumento degli errori nei risultati di misurazione della portata.
4. Consumo di risorse e tubazioni complesse: il processo di pulizia consuma una grande quantità d’acqua (ad esempio, le vasche di risciacquo necessitano di un rifornimento continuo) e la disposizione delle tubazioni è complessa. Senza un feedback in tempo reale sulla portata, è impossibile ottimizzare il riciclo dell’acqua di pulizia, il che comporta un aumento dello scarico delle acque reflue e uno spreco di energia.
5. Manutenzione e taratura: la pulizia delle linee di produzione richiede che le apparecchiature funzionino 24 ore su 24, 7 giorni su 7. I misuratori di portata devono resistere ad ambienti con atmosfera acida e richiedono una manutenzione minima. I misuratori di portata tradizionali necessitano spesso di manutenzione regolare, aumentando il rischio di tempi di inattività.
6. Vincoli di installazione in spazi ristretti: le apparecchiature di pulizia puntano a un elevato sfruttamento dello spazio, il che si traduce in tracciati di tubazioni compatti con spazio molto limitato per l’installazione dei misuratori di portata. I misuratori di portata tradizionali richiedono lunghe sezioni di tubo rettilineo per l’installazione e le loro dimensioni ingombranti possono interferire con la disposizione e la manutenzione di altri componenti.
7. Gestione collaborativa di sistemi con più sostanze chimiche: gli impianti di pulizia devono gestire contemporaneamente più sostanze chimiche — detergenti acidi, ossidanti, acqua di risciacquo, ecc. Poiché ogni fluido presenta caratteristiche diverse, i misuratori di portata presenti negli impianti devono essere in grado di misurare con precisione la portata dei vari fluidi per ridurre la complessità e i costi degli impianti.

Introduzione all’applicazione del sensore di portata a pinza CPD

Per soddisfare le esigenze di misurazione della portata delle apparecchiature di pulizia a umido, i sensori di portata a ultrasuoni a pinza CPD / misuratori di portata sono in grado di fornire risultati di misurazione accurati e ripetibili senza entrare in contatto con alcun mezzo di pulizia, fornendo dati di portata precisi per i sistemi di controllo automatizzati intelligenti.
1. Circolazione delle sostanze chimiche e reintegro preciso: Nei sistemi di erogazione e circolazione delle sostanze chimiche, il misuratore di portata è integrato nella linea di dosaggio per misurare in tempo reale la portata delle sostanze chimiche aggiunte alla vasca di pulizia. Il CPD offre una risoluzione di misura fino a 0,1 mL. I dati di portata in tempo reale vengono ritrasmessi al PLC. Attraverso una logica preimpostata (ad es. l’aggiunta di 20 mL di KOH ogni 10.000 wafer), il PLC regola la frequenza della pompa o l’apertura della valvola di controllo, formando un circuito di controllo a ciclo chiuso. Ciò consente un dosaggio dinamico, mantenendo la concentrazione dei prodotti chimici entro la finestra di processo ottimale e garantendo la stabilità.
2. Monitoraggio dell’alimentazione dell’acqua di risciacquo: installato all’uscita della vasca di risciacquo e sulle diramazioni di alimentazione, il misuratore monitora la portata dell’acqua ultrapura o del fluido di risciacquo. Misurando con precisione l’afflusso e il deflusso, il sistema di pulizia è in grado di valutare in modo intelligente l’efficacia del risciacquo e le variazioni della qualità dell’acqua. Ciò riduce al minimo il consumo idrico e lo scarico delle acque reflue, garantendo al contempo la qualità della pulizia e consentendo di ottenere significativi benefici in termini di risparmio idrico e riduzione dei costi.
3. Monitoraggio della sicurezza e dei sistemi ausiliari: i sensori di flusso a pinza / misuratori di portata CPD vengono installati nelle tubazioni di riscaldamento, circolazione o filtrazione. Soglie preimpostate attivano allarmi automatici in caso di anomalie di flusso. Il misuratore di portata CPD include una funzione integrata di rilevamento delle bolle d’aria in grado di identificare in tempo reale le microbolle (diametro ≥ 1/3 del diametro interno del tubo), garantendo la tracciabilità dei dati relativi alla portata e al volume.

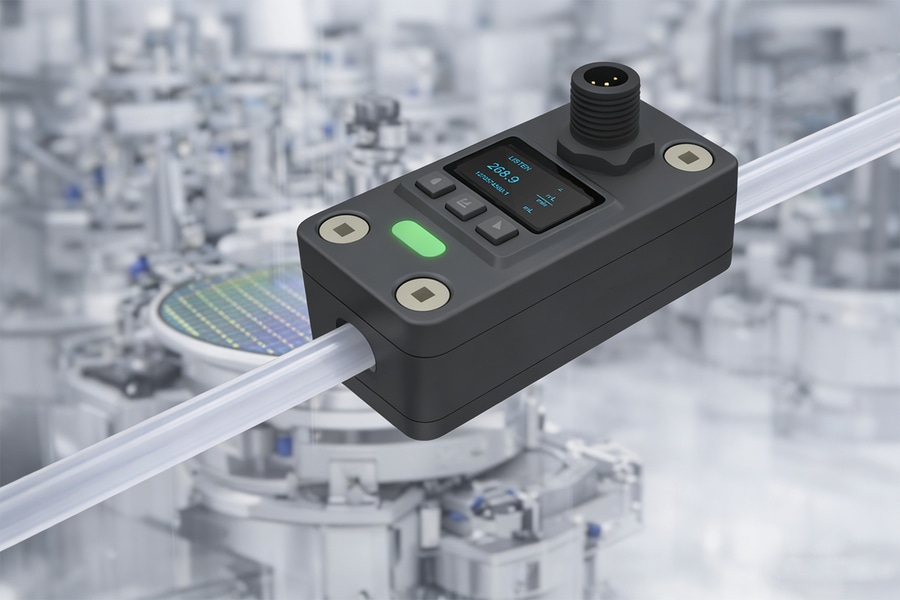

4. Assenza di corrosione e contaminazione pari a 0: il sensore di flusso/misuratore di portata a morsetto CPD utilizza un alloggiamento resistente alla corrosione e può essere fissato direttamente sulla parete esterna del tubo del fluido di pulizia. I segnali ultrasonici penetrano la parete del tubo per effettuare la misurazione, mantenendo il sensore di flusso completamente isolato da acidi e alcali forti. Questo design offre un triplice vantaggio:
1. Il canale di misurazione della portata è immune alla corrosione, garantendo una durata maggiore rispetto ai misuratori a contatto.
2. Elimina il rischio che il misuratore di portata contamini il liquido chimico, garantendo la purezza del processo di pulizia.
3. La manutenzione non richiede lo svuotamento del tubo; il sensore di flusso/misuratore di portata CPD può essere rimosso direttamente, semplificando notevolmente il processo.
5. Adattabilità e intelligenza per fluidi complessi: Gli avanzati algoritmi di elaborazione del segnale ultrasonico utilizzati nel sensore di flusso/misuratore di portata CPD identificano e compensano efficacemente le interferenze causate da microbolle e particelle solide presenti nel fluido. Fornisce dati di portata stabili e affidabili per tutti i tipi di fluidi di pulizia.
6. Integrazione di sistema e automazione: Il misuratore di portata CPD offre interfacce intuitive e funzionalità avanzate. Supporta i principali protocolli di comunicazione industriali (come Modbus, Profibus) per una facile integrazione nel PLC o nel sistema di controllo centrale dell’impianto di pulizia. I dati di misurazione non solo vengono utilizzati per il controllo in tempo reale, ma possono anche essere registrati, archiviati e caricati nel MES (Manufacturing Execution System). Ciò consente la tracciabilità del consumo di sostanze chimiche per ogni lotto di pulizia del carburo di silicio, la contabilità dei costi e l’ottimizzazione del processo, fornendo un supporto di dati fondamentale per una gestione raffinata e una produzione intelligente.

Punti salienti dell’applicazione

L’applicazione del sensore di flusso a ultrasuoni clamp-on CPD / misuratore di portata nelle apparecchiature di pulizia a umido crea valore in termini di miglioramento dei processi, risparmio sui costi e controlli di automazione.
1. Maggiore stabilità ed efficienza della pulizia: l’elevata ripetibilità (±0,1% FS) e la risposta nell’ordine dei millisecondi garantiscono un rifornimento preciso dei prodotti chimici, riducendo le fluttuazioni di concentrazione. Ciò migliora l’uniformità dei risultati di pulizia, riduce i tassi di rottura dei wafer e le impurità residue e contribuisce a migliorare l’efficienza di conversione delle celle di oltre il 15%.
2. Risparmio sui costi e ottimizzazione ambientale: il design senza contatto massimizza i tassi di utilizzo delle sostanze chimiche e riduce lo scarico di liquidi di scarto. Semplifica il sistema di tubazioni e abbassa i costi di manutenzione. La struttura esente da manutenzione riduce i tempi di inattività, favorendo il passaggio dal funzionamento manuale al controllo automatico.
3. Resistenza alla corrosione e garanzia di sicurezza: l’alloggiamento è realizzato con materiali resistenti agli acidi e agli alcali, rendendolo adatto ad ambienti operativi complessi.
4. Eccellente applicabilità ingegneristica: il sensore di flusso/misuratore di portata CPD è compatto, non richiede il taglio dei tubi e presenta requisiti molto ridotti in termini di tratti di tubazione rettilinei. Si adatta perfettamente alle configurazioni di tubazioni strette e complesse all’interno delle apparecchiature di pulizia, facilitando la progettazione e la manutenzione delle apparecchiature.
5. Aggiornamento intelligente: l’adattabilità multimediale e l’integrazione IoT supportano la tracciabilità dei dati di flusso e la manutenzione predittiva. Ciò migliora significativamente la qualità e l’uniformità della pulizia, favorendo l’aggiornamento intelligente delle apparecchiature per soddisfare requisiti di processo avanzati.

Conclusione

I dati di portata accurati forniti dal sensore di flusso / misuratore di portata a ultrasuoni CPD Clamp-on rendono possibili la manutenzione predittiva, l’auto-ottimizzazione dei parametri di processo e l’analisi snella del consumo di energia e materiali.
Aiuta i produttori di apparecchiature di pulizia a realizzare processi di pulizia più intelligenti, trasparenti ed efficienti, ottenendo una migliore capacità di controllo dei costi e una qualità del prodotto più stabile per acquisire un vantaggio competitivo duraturo.
