Come funziona una macchina CNC a 3 assi?

{{{sourceTextContent.subTitle}}}

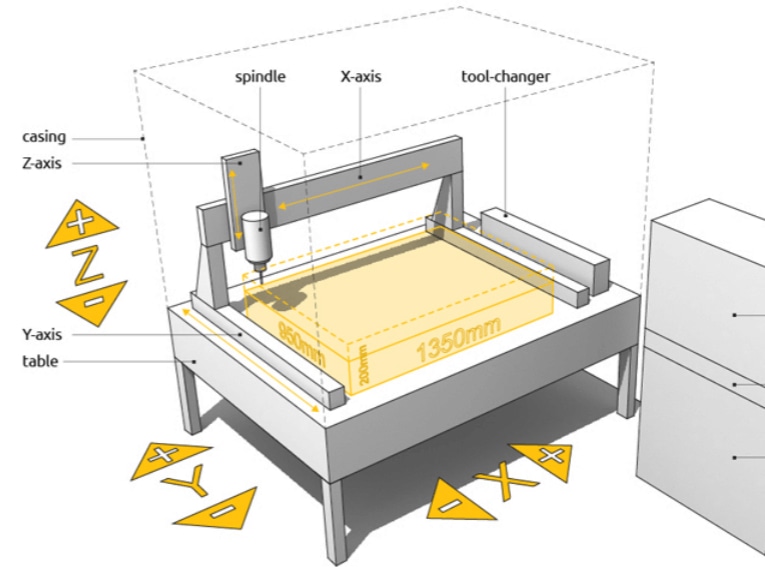

fresatrice CNC con sistema di movimento lineare a 3 assi

{{{sourceTextContent.description}}}

Una macchina CNC (Computer Numerical Control) a 3 assi opera muovendo un utensile da taglio o un pezzo lungo tre assi principali: L'asse X controlla il movimento orizzontale da sinistra a destra, l'asse Y il movimento orizzontale da davanti a dietro e l'asse Z il movimento verticale in alto e in basso. Queste macchine sono programmate attraverso il codice G, che detta movimenti e operazioni precise. Un controllore interpreta queste istruzioni, attivando i motori e gli azionamenti corrispondenti a ciascun asse, posizionando così l'utensile o il pezzo in lavorazione con grande precisione. Questo movimento coordinato lungo i tre assi consente alla macchina di eseguire operazioni complesse di taglio, foratura e fresatura, producendo componenti dettagliati e precisi.

Le basi della fresatura CNC a 3 assi
la fresatura CNC a 3 assi è un processo di lavorazione che utilizza il controllo numerico computerizzato per manipolare un utensile da taglio o un pezzo lungo tre assi principali: X, Y e Z. Ciò consente di creare componenti dettagliati e complessi in diversi settori.

1.Movimento del pezzo
L'asse X gestisce il movimento orizzontale da sinistra a destra.
L'asse Y controlla il movimento orizzontale da davanti a dietro.
L'asse Z gestisce il movimento verticale verso l'alto e verso il basso.
2.Percorso utensile e programmazione G-Code
Il codice G è il linguaggio utilizzato per comandare la macchina CNC, specificando ogni movimento e operazione.
I percorsi utensile devono essere programmati con precisione per ogni attività specifica per ottenere il risultato desiderato, che si tratti di taglio, foratura o fresatura.
3.Parametri tecnici
Velocità di taglio: solitamente misurata in piedi di superficie al minuto (SFM) o metri al minuto (m/min), la velocità di taglio deve essere ottimizzata in base al tipo di materiale e al diametro dell'utensile.
Velocità di avanzamento: Misurata in pollici al minuto (IPM) o millimetri al minuto (mm/min), la velocità di avanzamento indica la velocità di movimento dell'utensile o del pezzo. L'equilibrio tra velocità e precisione è fondamentale.
Velocità del mandrino: espressa in giri al minuto (RPM), la velocità del mandrino deve essere regolata in base al materiale e alla qualità di finitura desiderata.
4.Tasso di rimozione del materiale (MRR)
L'MRR è un indicatore chiave delle prestazioni, calcolato moltiplicando la velocità di avanzamento, la profondità di taglio e la larghezza di taglio. Determina l'efficienza del processo di fresatura.
Comprendendo e utilizzando questi parametri, gli operatori possono massimizzare le capacità di una macchina CNC a 3 assi, ottenendo risultati di alta precisione e qualità in modo efficiente.

Movimento del pezzo lungo i tre assi
Per quanto riguarda il movimento del pezzo lungo i tre assi, è fondamentale comprendere il ruolo di ciascun asse in una tipica macchina CNC a 3 assi. Dalle mie ricerche sui siti web più importanti, è chiaro che:

Movimento dell'asse X: Questo asse gestisce il movimento orizzontale del pezzo da sinistra a destra. È essenziale per accedere alle diverse aree del materiale in modo lineare.
Movimento dell'asse Y: L'asse Y rappresenta il movimento orizzontale da davanti a dietro. Aiuta a creare profondità e larghezza nel processo di lavorazione.
Movimento dell'asse Z: Gestendo il movimento verticale, l'asse Z consente all'utensile di muoversi verso l'alto e verso il basso. È fondamentale per eseguire tagli a varie profondità e per eseguire operazioni come la foratura e la fresatura.
Questi movimenti coordinati lungo gli assi X, Y e Z consentono lavorazioni di precisione e versatilità nella realizzazione di forme e dettagli complessi nei materiali.
