Come misurare la resistenza dei contatti di un interruttore automatico sul campo

{{{sourceTextContent.subTitle}}}

Il tester di resistenza di loop HZ-5200 utilizza una sorgente di corrente costante ad alta intensità e il metodo di misurazione Kelvin a quattro fili per misurare in modo rapido e preciso la resistenza di contatto a livello di microohm, aiutando gli utenti a individuare potenziali problemi prima che

{{{sourceTextContent.description}}}

Inizia con l’isolamento. Esegui il lockout/tagout, verifica l’assenza di tensione, metti a terra entrambi i poli se la procedura lo richiede. L’interruttore rimane chiuso. Non è possibile misurare la resistenza di contatto su un polo aperto.

Prima un controllo visivo. Corrosione, scolorimento, un contatto che sembra secco o disallineato: annotatelo prima di collegare i puntali. Un valore elevato con una superficie bruciata è un problema diverso da un valore elevato su un polo pulito.

Il cablaggio deve essere sempre a quattro fili secondo lo schema di Kelvin. I cavi di corrente vanno sui terminali di linea e di carico, all’esterno. I cavi di tensione vanno appena all’interno di essi, a cavallo esclusivamente del percorso di contatto. Se si confonde l’ordine, il valore misurato è errato. Stesso errore su una giunzione di sbarra collettrice: corrente sulla sbarra collettrice su entrambi i lati della giunzione, tensione attraverso la giunzione stessa. Non appoggiare le pinze di misura sulle pinze amperometriche.

Corrente: 100 A CC è il valore tipico in media tensione. La norma IEC 62271-1 fissa il limite minimo a 50 A. Molte officine utilizzano 200 A su telai di grandi dimensioni e giunti ad alta corrente, in modo che il segnale in millivolt si collochi ben al di sopra del rumore termoelettrico. Non utilizzare un ohmmetro per basse correnti. Eaton e quasi tutti gli OEM vi diranno la stessa cosa per gli interruttori automatici di controllo e protezione (MCCB): caduta di millivolt a una corrente utile, non un test acustico a 1 mA.

Effettuate tre letture per polo. Calcolatene la media. Ripetete A, B, C con le pinze nella stessa posizione. Registrate la temperatura ambiente, o almeno quella del conduttore, poiché sia il rame che l’alluminio subiscono una deriva termica e questi dati vi serviranno in seguito per l’analisi delle tendenze.

L’interpretazione consiste nel confronto, non in un semplice giudizio di “superato/non superato”. Rispetto al valore Ru di fabbrica: il limite di routine IEC è 1,2 × Ru. Rispetto ai poli gemelli: la NETA segnala valori superiori del 50% rispetto al più basso. Un set di 70 / 75 / 180 µΩ è un problema su C anche se 180 “sembra ancora un valore basso”. Cause riscontrate in loco: ossidazione, filettature allentate, perdita di pressione di contatto, placcatura consumata, un giunto che non è mai stato serrato alla coppia corretta.

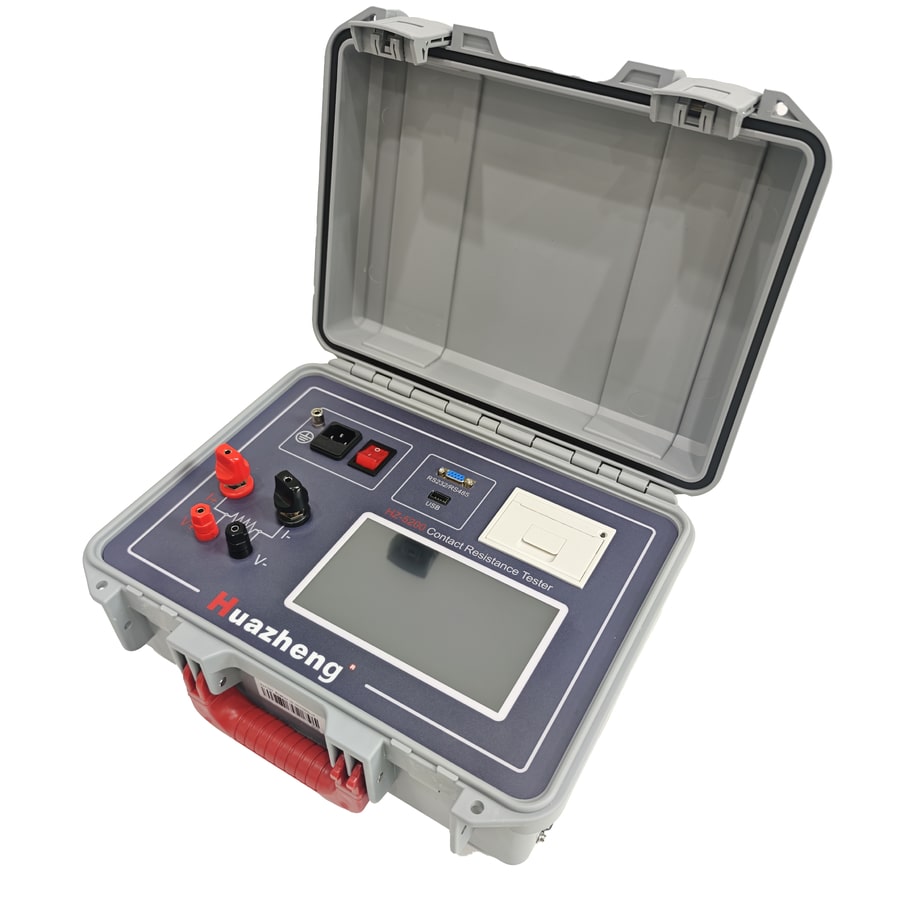

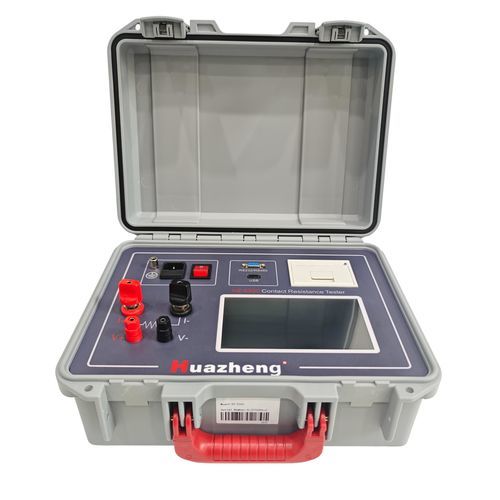

La velocità è importante quando si deve completare un'intera scheda. I set più vecchi rimangono su un punto per circa 8 secondi. Il tester di resistenza di contatto Huazheng HZ-5200 fornisce una lettura in 1–2 secondi, con impostazioni predefinite a 50/100/150/200 A più incrementi di 1 A da 50 a 200 A, precisione ±(0,5% + 0,2 µΩ). La funzione di autoprotezione contro gli errori di cablaggio interrompe l’uscita se i cavi sono collegati in modo errato, che è la modalità di guasto che solitamente danneggia un tester. Display da 7 pollici in sei lingue, 9999 registrazioni, mini stampante, RS232 / RS485 / Bluetooth / USB, comando remoto tramite telefono per chi non vuole rimanere in piedi davanti al pannello per tutta la durata dell’interruzione.

Avete bisogno di un tester di resistenza dei contatti per interruttori automatici da 200 A con assistenza tecnica del produttore? Contattate Huazheng per informazioni sui prezzi o per soluzioni OEM.
