Introduzione
Con il progredire della tecnologia dei semiconduttori verso nodi di processo sempre più piccoli, rese dei wafer più elevate e una maggiore precisione di produzione, la domanda di sistemi di erogazione di gas ad altissima purezza (UHP) continua a crescere. Tra questi sistemi, le cabine per gas ad altissima purezza fungono da apparecchiature primarie di sicurezza e controllo di processo per l’erogazione di gas di processo pericolosi, tossici, corrosivi e ad alta purezza utilizzati nei processi di deposizione chimica da vapore (CVD) e di incisione dei semiconduttori.

I moderni stabilimenti di produzione di semiconduttori richiedono sistemi di erogazione dei gas che non solo garantiscano la sicurezza degli operatori, ma mantengano anche livelli di purezza dei gas misurati in parti per miliardo (ppb). Anche una contaminazione microscopica può causare difetti nei wafer, una resa ridotta o tempi di inattività delle apparecchiature.

Questo articolo approfondisce la progettazione, i principi di funzionamento, i componenti chiave, le caratteristiche di sicurezza, la scelta dei materiali e i criteri di selezione degli armadi per gas ad altissima purezza destinati alle applicazioni CVD e di incisione.

Regolatori di ossigeno ad alto volume e alta pressione
Regolatori di ossigeno ad alto volume e alta pressione

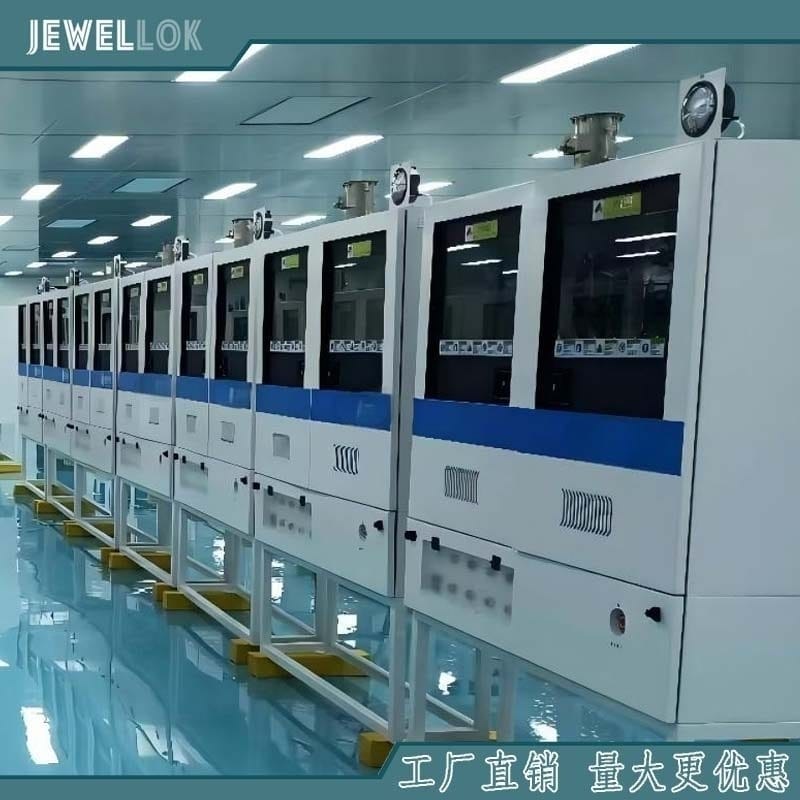

Che cos’è un armadio per gas ad altissima purezza?
Un armadio per gas ad altissima purezza è un sistema di erogazione del gas completamente chiuso, progettato per immagazzinare, monitorare, regolare e distribuire in modo sicuro gas di processo speciali dalle bombole ad alta pressione alle apparecchiature di produzione di semiconduttori.

L’armadio isola i gas pericolosi fornendo al contempo controllo automatico della pressione, rilevamento delle perdite, arresto di emergenza, monitoraggio del gas e comunicazione con il sistema di automazione di fabbrica.

I gas tipici includono:

Silano (SiH₄)
Ammoniaca (NH₃)
Idrogeno (H₂)
Azoto (N₂)
Ossigeno (O₂)
Elio (He)
Argon (Ar)
Cloro (Cl₂)
Acido cloridrico (HCl)
Tricloruro di boro (BCl₃)
Esafluoruro di tungsteno (WF₆)
Esafluoruro di zolfo (SF₆)
Trifluoruro di azoto (NF₃)
Tetrafluoruro di carbonio (CF₄)
Questi gas sono essenziali per i processi di deposizione di film sottili, incisione al plasma, pulizia delle camere, ossidazione, drogaggio e passivazione.

Importanza degli armadi per gas UHP nei processi CVD
La deposizione chimica da vapore (CVD) è uno dei processi di fabbricazione più critici nella produzione di semiconduttori.

Durante il processo CVD, i precursori gassosi reagiscono sulla superficie del wafer per depositare film estremamente sottili.

Alcuni esempi includono:

Nitruro di silicio
Ossido di silicio
Silicio policristallino
Tungsteno
Nitruro di titanio
Poiché lo spessore del film può essere di soli pochi nanometri, la purezza del gas influenza direttamente:

L’uniformità del film
Le prestazioni elettriche
I difetti superficiali
La generazione di particelle
La ripetibilità del processo
Gli armadi per gas ad altissima purezza garantiscono una pressione del gas stabile, un controllo preciso della portata e un’erogazione priva di contaminazioni durante l’intero processo.

Ruolo nei processi di incisione dei semiconduttori
L’incisione al plasma a secco rimuove i materiali indesiderati dalle superfici dei wafer utilizzando gas di processo reattivi.

I gas di incisione più comuni includono:

CF₄
SF₆
NF₃
Cl₂
HBr
BCl₃
CHF₃
C₂F₆
Questi gas sono spesso tossici, corrosivi o altamente reattivi.

Gli armadi per gas garantiscono:

Stoccaggio sicuro delle bombole
Commutazione automatica dei gas
Regolazione continua della pressione
Isolamento di emergenza del gas
Monitoraggio integrato delle perdite
Gestione dei cicli di spurgo
L’erogazione affidabile del gas assicura caratteristiche costanti del plasma e migliora la precisione del profilo di incisione.

Componenti principali di un armadio per gas ad altissima purezza
Un armadio per gas di grado semiconduttore integra diversi componenti di precisione in un unico sistema intelligente.

1. Gruppo di collegamento delle bombole
Il collegamento delle bombole utilizza tubi in acciaio inossidabile saldati orbitalmente e raccordi con guarnizioni metalliche a tenuta frontale per eliminare potenziali vie di perdita.

Le caratteristiche tipiche includono:

Raccordi VCR
Raccordi per bombole CGA
Tubi flessibili
Valvole di isolamento ad alta pressione
2. Regolatori di pressione per gas ad elevata purezza
I regolatori di pressione riducono la pressione della bombola alla pressione di processo, mantenendo al contempo un’eccezionale stabilità.

I regolatori ad alte prestazioni garantiscono:

Bassa caduta di pressione
Basso decadimento
Volume interno minimo
Elevata precisione di flusso
Eccellente ripetibilità della pressione
3. Valvole a membrana pneumatiche
Gli armadi per gas per semiconduttori utilizzano tipicamente valvole a membrana ad azionamento pneumatico per il funzionamento automatico.

I vantaggi includono:

Perdite estremamente ridotte
Risposta rapida
Lunga durata
Elevata resistenza alla corrosione
Chiusura a tenuta stagna
Le valvole a membrana in metallo sono preferite per applicazioni che richiedono purezza ultraelevata.

4. Regolatori di portata massica (opzionali)
Alcuni armadi per gas integrano regolatori di portata massica (MFC) per regolare con precisione la portata del gas prima che entri nelle apparecchiature di processo.

I vantaggi includono:

Elevata precisione
Controllo automatico delle ricette
Comunicazione digitale
Parametri di processo stabili
5. Sistema di spurgo
Prima della sostituzione delle bombole, i sistemi di spurgo rimuovono i gas pericolosi residui utilizzando azoto o altri gas inerti.

I metodi di spurgo tipici includono:

Spurgo sotto vuoto
Spurgo in pressione
Sequenza automatica di spurgo
Uno spurgo efficace riduce la contaminazione migliorando al contempo la sicurezza durante la manutenzione.

6. Rilevamento delle fughe di gas
I rilevatori di gas monitorano continuamente l’interno degli armadi per individuare eventuali fughe di gas pericolosi.

A seconda del gas di processo, i sensori possono rilevare:

Silano
Idrogeno
Cloro
HCl
NH₃
Gas tossici
Carenza di ossigeno
Il rilevamento di fughe attiva immediatamente le procedure di arresto di emergenza.

7. Sistema di controllo PLC
Le moderne cabine per gas integrano un’automazione basata su PLC con interfaccia uomo-macchina (HMI) touchscreen.

Il sistema di controllo gestisce:

Sequenza delle valvole
Monitoraggio della pressione
Operazioni di spurgo
Gestione degli allarmi
Registrazione dei dati
Diagnostica remota
Comunicazione in fabbrica
I protocolli comunemente utilizzati includono:

Ethernet/IP
Modbus TCP
Profinet
DeviceNet
SECS/GEM
Scelta dei materiali per gli armadi per gas UHP
La purezza dei materiali determina direttamente la purezza del gas.

I materiali comunemente utilizzati includono:

Acciaio inossidabile 316L VIM-VAR
L’acciaio inossidabile fuso per induzione sotto vuoto / rifuso ad arco sotto vuoto (VIM-VAR) offre:

Resistenza alla corrosione superiore
Basso contenuto di zolfo
Eccellente saldabilità
Ridotta generazione di particelle
Migliore finitura superficiale
Tubi elettrolucidati
L’elettrolucidatura rimuove le imperfezioni superficiali microscopiche.

I vantaggi includono:

Riduzione del distacco di particelle
Minore assorbimento di umidità
Migliore resistenza alla corrosione
Pulizia più agevole
Rugosità superficiale tipica:

Ra ≤ 10 μin (0,25 μm)

I sistemi di fascia alta possono raggiungere:

Ra ≤ 5 μin.

Diaframmi metallici
Le valvole a diaframma ad alte prestazioni utilizzano spesso:

Leghe di cobalto
Hastelloy
Leghe di nichel
Questi materiali resistono ai gas aggressivi utilizzati nei semiconduttori, garantendo al contempo una lunga durata.

Caratteristiche di sicurezza
La sicurezza rimane l’obiettivo primario di ogni armadio per gas.

I principali sistemi di sicurezza includono:

Spegnimento automatico
In caso di condizioni anomale, il PLC chiude automaticamente le valvole di isolamento.

Le condizioni di spegnimento includono:

Fuga di gas
Temperatura elevata
Allarme antincendio
Interruzione di corrente
Sconfinamento di pressione
Arresto di emergenza
Sistema di ventilazione
La ventilazione di scarico continua impedisce l’accumulo di gas pericolosi all’interno dell’armadio.

La portata d’aria tipica varia da:

200–500 CFM

a seconda delle dimensioni dell’armadio e del tipo di gas.

Protezione antincendio
Molti sistemi includono:

Sensori termici
Rilevamento incendi
Interfacce di estinzione automatica
Struttura dell’armadio resistente al fuoco
Pulsante di arresto di emergenza
I pulsanti di arresto di emergenza, facilmente accessibili, isolano immediatamente l’alimentazione del gas in caso di emergenza.

Protezione tramite interblocco
Gli interblocchi impediscono operazioni non sicure quali:

Apertura delle porte della cabina durante il flusso di gas
Sostituzione delle bombole prima del completamento dello spurgo
Avvio dei processi in presenza di pressione anomala
Cabine per gas a bombola singola vs a doppia bombola
Cabine a bombola singola
Vantaggi:

Costo inferiore
Ingombro ridotto
Manutenzione semplice
Adatti per:

Laboratori di ricerca
Produzione pilota
Produzione a basso volume
Armadi a doppia bombola
I sistemi a doppia bombola supportano il cambio automatico delle bombole.

I vantaggi includono:

Erogazione continua del gas
Nessuna interruzione della produzione
Maggiore tempo di funzionamento delle apparecchiature
Maggiore produttività
Questi sistemi sono ampiamente utilizzati negli stabilimenti di produzione di semiconduttori attivi 24 ore su 24, 7 giorni su 7.

Applicazioni tipiche nel settore dei semiconduttori
Gli armadi per gas ad altissima purezza sono ampiamente utilizzati in:

LPCVD
Deposizione chimica da vapore a bassa pressione

PECVD
Deposizione chimica da vapore potenziata al plasma

ALD
Deposizione a strati atomici

Incisione al plasma a secco
Incisione ionica reattiva (RIE)

Forni di ossidazione
Forni di diffusione
Impianto ionico
Sistemi di pulizia dei wafer
Epitassia
Produzione di OLED
Produzione di LED
Fabbricazione di MEMS
Produzione fotovoltaica
Vantaggi degli armadi per gas UHP intelligenti
I moderni produttori di semiconduttori scelgono sempre più spesso armadi per gas completamente automatizzati perché offrono notevoli vantaggi operativi.

Tra i principali vantaggi figurano:

Purezza ultraelevata dei gas
Funzionamento completamente automatizzato
Riduzione degli errori umani
Miglioramento della resa dei wafer
Maggiore uniformità di processo
Produzione continua
Maggiore sicurezza per gli operatori
Diagnostica in tempo reale
Costi di manutenzione ridotti
Integrazione con la fabbrica intelligente
Capacità di manutenzione predittiva
Supporto al monitoraggio remoto
Questi vantaggi contribuiscono direttamente a un maggiore utilizzo delle apparecchiature e a una riduzione dei costi complessivi di produzione.

Scelta del fornitore giusto di armadi per gas
La scelta del fornitore appropriato è fondamentale per garantire l’affidabilità a lungo termine e la conformità alle normative.

I criteri chiave di valutazione includono:

Esperienza nel settore dei semiconduttori
Conformità agli standard SEMI
Componenti UHP di alta qualità
Capacità di saldatura orbitale di precisione
Prove di tenuta all’elio
Prove di accettazione in fabbrica (FAT)
Documentazione completa
Assistenza tecnica globale
Capacità di progettazione su misura
Rapida disponibilità dei pezzi di ricambio
I produttori dovrebbero inoltre fornire soluzioni personalizzate basate su gas di processo specifici, configurazioni delle camere bianche e requisiti di automazione.

Tendenze di sviluppo future
La prossima generazione di fabbriche di semiconduttori richiede livelli ancora più elevati di intelligenza e automazione.

Le tendenze emergenti includono:

Manutenzione predittiva assistita dall’intelligenza artificiale
Connettività IoT industriale
Tecnologia del gemello digitale
Monitoraggio delle apparecchiature basato sul cloud
Analisi intelligente dei consumi di gas
Diagnostica remota
Manutenzione preventiva automatizzata
Progettazione di armadi efficienti dal punto di vista energetico
Cybersicurezza potenziata
Integrazione con i sistemi di produzione dell’Industria 4.0
Man mano che i processi di produzione dei semiconduttori continuano ad evolversi al di sotto del nodo tecnologico dei 2 nm, i sistemi di erogazione dei gas richiederanno un controllo ancora più rigoroso in termini di purezza, stabilità della pressione e prevenzione della contaminazione.

Regolatori di ossigeno ad alto volume e alta pressione
Regolatori di ossigeno ad alto volume e alta pressione
Conclusione
Gli armadi per gas ad altissima purezza sono componenti indispensabili della moderna produzione di semiconduttori, in particolare nei processi di deposizione chimica da vapore (CVD) e di incisione al plasma. Combinando una regolazione avanzata della pressione, l’erogazione di gas priva di contaminazioni, l’automazione intelligente e una protezione di sicurezza completa, questi sistemi garantiscono la fornitura stabile e affidabile di gas speciali che influiscono direttamente sulla qualità dei wafer e sulla resa produttiva.

Dalle tubazioni in acciaio inossidabile 316L elettrolucidato e dalle valvole a membrana di precisione ai sistemi di controllo basati su PLC e alle sequenze di spurgo automatiche, ogni aspetto di un armadio per gas UHP è progettato per soddisfare i rigorosi requisiti di pulizia e sicurezza dei moderni stabilimenti di produzione di semiconduttori.

Man mano che le tecnologie di produzione dei chip continuano a evolversi verso geometrie sempre più piccole e finestre di processo sempre più esigenti, investire in armadi per gas ad altissima purezza ad alte prestazioni è essenziale per massimizzare il tempo di funzionamento delle apparecchiature, garantire la sicurezza degli operatori, mantenere la purezza dei gas e sostenere la prossima generazione di innovazioni nel settore dei semiconduttori.
