Introduzione
Un sistema di erogazione di sostanze chimiche ad alta purezza è uno dei componenti più critici nella moderna produzione di semiconduttori, nella produzione farmaceutica, nei laboratori biotecnologici, nella produzione fotovoltaica e in altri settori di precisione. Man mano che le dimensioni dei dispositivi continuano a ridursi e i processi di produzione diventano sempre più sofisticati, la richiesta di un sistema di erogazione di sostanze chimiche ultra-pulito ha raggiunto livelli senza precedenti.

Anche tracce minime di contaminazione possono causare difetti nei wafer, una riduzione della resa produttiva, il ritiro dei prodotti dal mercato o costosi tempi di inattività delle apparecchiature. Pertanto, la scelta del sistema di erogazione delle sostanze chimiche più adatto non riguarda semplicemente il trasporto delle sostanze chimiche dal magazzino alle apparecchiature di processo, ma mira a garantire la purezza, la stabilità del processo, la sicurezza degli operatori, la conformità ambientale e l’efficienza operativa a lungo termine.

Questa guida illustra i fattori chiave che ingegneri, specialisti degli acquisti e responsabili di impianto dovrebbero valutare nella scelta di un sistema di erogazione di sostanze chimiche ad alta purezza per applicazioni produttive critiche.

Che cos’è un sistema di erogazione di sostanze chimiche ad alta purezza?

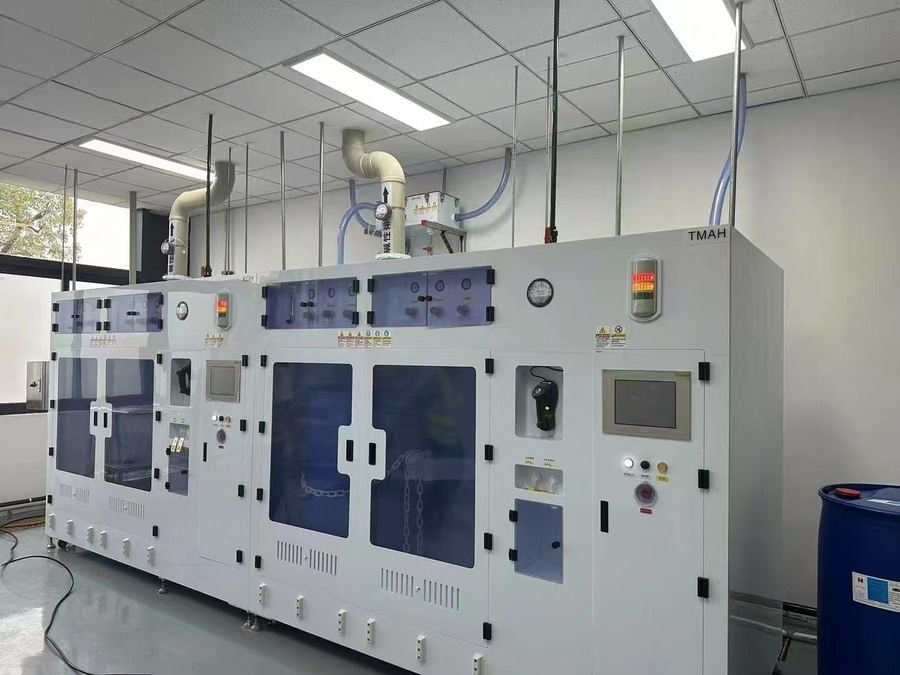

Un sistema di erogazione di sostanze chimiche ad alta purezza (CDS) è un sistema automatizzato di gestione dei fluidi progettato per trasportare in sicurezza sostanze chimiche ad alta purezza dai contenitori di stoccaggio alle apparecchiature di produzione, mantenendo la purezza chimica durante l’intero processo.

Questi sistemi erogano tipicamente:

Acido solforico (H₂SO₄)
Acido fluoridrico (HF)
Acido nitrico (HNO₃)
Acido cloridrico (HCl)
Acido fosforico (H₃PO₄)
Idrossido di ammonio (NH₄OH)
Perossido di idrogeno (H₂O₂)
Alcool isopropilico (IPA)
Fotoresist
Solventi
Sostanze chimiche speciali
Sospensioni CMP
Prodotti chimici per la pulizia
Le applicazioni tipiche includono:

Produzione di wafer semiconduttori
Produzione di LCD e OLED
Produzione di celle solari
Produzione farmaceutica
Laboratori biotecnologici
Lavorazioni chimiche di precisione
Produzione di MEMS
Produzione di batterie
Perché è importante scegliere il sistema giusto
Un sistema di erogazione delle sostanze chimiche influisce direttamente su:

Qualità del prodotto
Resa produttiva
Ripetibilità del processo
Consumo di sostanze chimiche
Tempo di funzionamento delle apparecchiature
Sicurezza dei lavoratori
Conformità ambientale
Costi operativi totali
Un sistema progettato in modo inadeguato può causare:

Contaminazione chimica
Ingresso di bolle d’aria negli strumenti di processo
Fluttuazioni di pressione
Guasti alle pompe
Perdite di sostanze chimiche
Contaminazione incrociata
Fermate impreviste
Questi problemi diventano sempre più costosi negli stabilimenti di produzione di semiconduttori, dove una sola ora di interruzione della produzione può costare centinaia di migliaia di dollari.

Fattori chiave da considerare
1. Compatibilità chimica
La prima considerazione riguarda la compatibilità chimica.

Sostanze chimiche diverse aggrediscono materiali diversi.

Ad esempio:

Sostanza chimica Materiali a contatto con il fluido raccomandati
HF PFA, PTFE, PVDF
H₂SO₄ PFA, quarzo
HCl PTFE, PVDF
IPA Acciaio inossidabile 316L, PFA
H₂O₂ PFA ad alta purezza
L’uso di materiali incompatibili può causare:

Corrosione
Generazione di particelle
Contaminazione da ioni metallici
Guasti prematuri dei componenti
Verificare sempre la compatibilità tra:

Tubi
Valvole
Pompe
Regolatori di pressione
Sensori
Filtri
Raccordi
2. Requisiti di purezza
Ogni processo di produzione presenta standard di purezza diversi.

Le classificazioni di purezza tipiche includono:

Grado elettronico
Grado semiconduttore
Purezza ultra elevata (UHP)
Prodotti chimici di grado semiconduttore (SGC)
Il sistema di erogazione dovrebbe ridurre al minimo:

Contaminazione metallica
Contaminazione organica
Ingresso di umidità
Generazione di particelle
Esposizione all’aria
Gli stabilimenti di produzione di semiconduttori di fascia alta spesso richiedono:

Contaminazione da ioni metallici al di sotto dei livelli di ppb
Controllo delle particelle al di sotto di 0,05 μm
Percorsi di flusso privi di tratti morti
Superfici a contatto con il fluido elettrolucidate, ove applicabile
3. Selezione dei materiali
La scelta dei materiali influisce notevolmente sull’affidabilità del sistema.

I materiali più comuni includono:

PFA (perfluoroalcossi)
Vantaggi:

Eccellente resistenza chimica
Bassa generazione di particelle
Elevata purezza
Superficie interna liscia
Ideale per acidi e solventi
Applicazioni:

Banchi umidi per semiconduttori
Armadi di erogazione di sostanze chimiche
Sistemi di pulizia dei wafer
PTFE
Vantaggi:

Eccezionale resistenza alla corrosione
Eccellente resistenza alle temperature
Bassa energia superficiale
Ideale per:

Acidi forti
Sostanze chimiche aggressive
PVDF
Vantaggi:

Buona resistenza meccanica
Eccellente compatibilità chimica
Conveniente
Comunemente utilizzato in:

Distribuzione di sostanze chimiche sfuse
Lavorazione chimica industriale
Acciaio inossidabile 316L ad alta purezza
Adatto per:

Solventi
IPA
Acqua ultrapura
Alcune sostanze chimiche speciali
Caratteristiche tipiche:

Superfici elettrolucidate
Basso contenuto di zolfo
Giunti saldati orbitalmente
Capacità di automazione
Gli impianti moderni prediligono sempre più spesso sistemi completamente automatizzati.

L’automazione migliora:

Precisione
Produttività
Sicurezza
Ripetibilità
Le caratteristiche tipiche dell’automazione includono:

Rifornimento automatico di prodotti chimici
Cambio automatico dei fusti
Monitoraggio del livello
Rilevamento delle perdite
Monitoraggio della pressione
Monitoraggio della portata
Tracciabilità dei lotti
Gestione degli allarmi
Diagnostica remota
Integrazione SCADA
Controllo PLC
Touchscreen HMI
L’automazione riduce significativamente l’errore umano, aumentando al contempo l’uniformità della produzione.

Scelta della pompa
La pompa è il cuore di ogni sistema di erogazione di sostanze chimiche.

Le opzioni più comuni per le pompe includono:

Pompe a membrana
Vantaggi:

Funzionamento senza perdite
Eccellente compatibilità chimica
Bassa manutenzione
Adatte per:

Sostanze chimiche corrosive
Applicazioni nel settore dei semiconduttori
Pompe a soffietto
Vantaggi:

Funzionamento ultra-pulito
Pompaggio privo di particelle
Eccellente stabilità di flusso
Comunemente utilizzate in:

Pulizia dei wafer
Sistemi CMP
Pompe a trasmissione magnetica
Vantaggi:

Assenza di tenute meccaniche
Zero perdite
Lunga durata
Ideali per:

Trasferimento di sostanze chimiche ad alto volume
Controllo di precisione della portata
Molti processi nel settore dei semiconduttori richiedono un dosaggio chimico altamente accurato.

I componenti per il controllo della portata includono:

Regolatori di portata massica
Misuratori di portata
Regolatori di pressione
Valvole di contropressione
Valvole di controllo di precisione
Gli indicatori critici di prestazione includono:

Portata stabile
Fluttuazioni di pressione minime
Elevata ripetibilità
Tempo di risposta rapido
Una portata stabile contribuisce direttamente all’uniformità del processo.

Prestazioni di filtrazione
La filtrazione delle sostanze chimiche è essenziale per il controllo della contaminazione.

I valori tipici di filtrazione includono:

0,2 μm
0,1 μm
0,05 μm
0,03 μm
I filtri di alta qualità rimuovono:

Particelle
Contaminanti in gel
Precipitati
Residui di produzione
Una filtrazione adeguata prolunga la durata delle apparecchiature e migliora la resa dei wafer.

Caratteristiche di sicurezza
La manipolazione di sostanze chimiche pericolose richiede molteplici livelli di protezione.

Le caratteristiche di sicurezza essenziali includono:

Rilevamento delle perdite
Il monitoraggio continuo rileva immediatamente eventuali perdite di sostanze chimiche.

I sensori sono in grado di identificare:

Fughe di acidi
Fughe di solventi
Fughe di sostanze chimiche tossiche
Arresto automatico di emergenza
In caso di condizioni anomale, il sistema provvede automaticamente a:

Interrompere l’erogazione delle sostanze chimiche
Chiudere le valvole
Attivare gli allarmi
Proteggere il personale
Contenimento secondario
I vassoi di contenimento impediscono la diffusione delle fuoriuscite di sostanze chimiche.

I vantaggi includono:

Tutela ambientale
Facilitazione delle operazioni di pulizia
Conformità alle normative
Ventilazione di scarico
Gli armadi per sostanze chimiche dovrebbero includere sistemi di scarico dedicati che rimuovano in modo sicuro i vapori pericolosi prima che si accumulino.

Progettazione ridondante
Gli impianti di produzione ad alto volume non possono tollerare tempi di inattività.

Le opzioni di ridondanza includono:

Doppie pompe
Doppi filtri
Doppi regolatori di pressione
Doppi serbatoi per sostanze chimiche
Commutazione automatica
I sistemi ridondanti garantiscono la continuità della produzione durante la manutenzione o la sostituzione dei componenti.

Monitoraggio e gestione dei dati
La produzione nell’ambito dell’Industria 4.0 richiede un monitoraggio intelligente.

I sistemi avanzati offrono:

Monitoraggio dei processi in tempo reale
Registrazione dei dati storici
Cronologia degli allarmi
Analisi del consumo di sostanze chimiche
Manutenzione predittiva
Risoluzione dei problemi da remoto
I protocolli di comunicazione includono spesso:

Ethernet/IP
Modbus TCP
OPC UA
PROFINET
SECS/GEM
Queste funzionalità semplificano l’integrazione in fabbrica e supportano le iniziative di produzione digitale.

Compatibilità con le camere bianche
I sistemi di erogazione di sostanze chimiche per semiconduttori devono soddisfare gli standard delle camere bianche.

Da considerare:

Assemblaggio privo di particelle
Confezionamento in camera bianca
Tubazioni ad alta purezza
Saldatura orbitale
Materiali a basso degassamento
Prove di accettazione in fabbrica (FAT)
I sistemi compatibili con le camere bianche aiutano a rispettare i rigorosi requisiti di controllo della contaminazione.

Conformità agli standard internazionali
Assicurarsi che il fornitore progetti i sistemi secondo standard di settore riconosciuti.

Gli standard rilevanti includono:

Standard SEMI
Certificazione CE
ISO 9001
Standard per camere bianche ISO 14644
Linee guida NFPA
Requisiti di sicurezza OSHA
Conformità alla direttiva RoHS
Conformità al regolamento REACH
La conformità attesta la qualità, la sicurezza e l’affidabilità del prodotto.

Facilità di manutenzione
La manutenzione influisce direttamente sui costi operativi.

Scegliere sistemi con:

Progettazione modulare
Facile sostituzione dei filtri
Manutenzione rapida delle pompe
Valvole accessibili
Calibrazione semplificata
Diagnostica remota
Un design che facilita la manutenzione riduce i tempi di fermo e abbassa i costi del ciclo di vita.

Scalabilità ed espansione futura
La capacità produttiva spesso aumenta nel tempo.

Scegliete un sistema in grado di supportare:

Linee chimiche aggiuntive
Portate più elevate
Strumenti di processo supplementari
Futuri aggiornamenti di automazione
Un’architettura scalabile tutela l’investimento a lungo termine.

Esperienza del fornitore
La scelta di un produttore esperto è importante tanto quanto la scelta dell’apparecchiatura stessa.

Un fornitore qualificato dovrebbe garantire:

Consulenza ingegneristica
Progettazione personalizzata del sistema
Ottimizzazione dei processi
Prove di accettazione in fabbrica
Assistenza all’installazione in loco
Servizi di messa in servizio
Formazione degli operatori
Documentazione tecnica
Disponibilità dei ricambi
Assistenza post-vendita globale
I fornitori esperti comprendono inoltre i requisiti specifici degli stabilimenti di produzione di semiconduttori e sono in grado di consigliare soluzioni ottimizzate per i diversi processi chimici.

Costo totale di proprietà (TCO)
Il prezzo di acquisto più basso non rappresenta necessariamente il miglior rapporto qualità-prezzo.

Considerate il costo totale di proprietà, che include:

Costo iniziale delle apparecchiature
Spese di installazione
Consumo energetico
L’efficienza dei prodotti chimici
I costi di manutenzione
I ricambi
I tempi di fermo della produzione
La durata delle apparecchiature
Un sistema di alta qualità con un’affidabilità superiore spesso garantisce costi operativi significativamente inferiori nel corso della sua vita utile.

Domande da porre prima dell’acquisto
Prima di prendere una decisione definitiva, chiedete al fornitore:

Per quali prodotti chimici è stato convalidato il sistema?
Quale livello di purezza è in grado di mantenere il sistema?
Quali materiali a contatto con il fluido vengono utilizzati?
Il sistema supporta il cambio automatico dei fusti?
Quali certificazioni di sicurezza sono disponibili?
Il sistema può integrarsi con il PLC o il sistema SCADA del nostro stabilimento?
Qual è la precisione di filtrazione garantita?
La manutenzione preventiva è di facile esecuzione?
Quale garanzia è inclusa?
È disponibile un’assistenza tecnica in loco?
Il sistema può essere personalizzato in vista di una futura espansione della produzione?
Queste domande aiutano a garantire che la soluzione scelta sia in linea sia con gli attuali requisiti operativi sia con i futuri piani di crescita.

Conclusione
La scelta di un sistema di erogazione di sostanze chimiche ad alta purezza rappresenta un investimento strategico che influenza direttamente la qualità della produzione, la sicurezza operativa, l’affidabilità delle apparecchiature e l’efficienza produttiva. Anziché concentrarsi esclusivamente sul costo iniziale, i responsabili delle decisioni dovrebbero valutare la soluzione nella sua interezza, includendo la compatibilità chimica, la purezza dei materiali, le capacità di automazione, il controllo preciso della portata, le prestazioni di filtrazione, i sistemi di sicurezza, la conformità alle norme sulle camere bianche, la scalabilità e la competenza del fornitore.

Un sistema ben progettato offre molto più della semplice erogazione di sostanze chimiche: garantisce prestazioni di processo stabili, riduce al minimo i rischi di contaminazione, riduce la manutenzione e i tempi di inattività e supporta una produzione costante in settori esigenti quali la produzione di semiconduttori, l’industria farmaceutica, la biotecnologia e la produzione elettronica avanzata. Valutando attentamente sia le specifiche tecniche che i costi operativi a lungo termine, i produttori possono scegliere una soluzione di erogazione di sostanze chimiche che garantisca prestazioni affidabili oggi, pur rimanendo sufficientemente flessibile da soddisfare le esigenze in continua evoluzione degli ambienti di produzione ad alta purezza di domani.

Per ulteriori informazioni su come scegliere un sistema di erogazione di sostanze chimiche ad alta purezza per la produzione di semiconduttori, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
