Come funziona una valvola regolatrice per gas speciali?

Nei settori in cui la precisione e la sicurezza sono fondamentali, le valvole regolatrici per gas speciali svolgono un ruolo cruciale nella gestione della portata e della pressione dei gas ad alta purezza. Questi dispositivi sono essenziali per applicazioni che spaziano dalle analisi di laboratorio alla produzione di semiconduttori, garantendo che i gas vengano erogati a pressioni costanti e controllate senza contaminazioni. A differenza dei regolatori di gas standard utilizzati per combustibili di uso quotidiano come il propano o il gas naturale, i regolatori per gas speciali sono progettati per gas ultrapuri, spesso reattivi o corrosivi, quali l’elio, l’argon, l’idrogeno o l’azoto. Mantengono elevati livelli di purezza grazie all’utilizzo di materiali come l’acciaio inossidabile o l’ottone, che resistono alla corrosione e prevengono le perdite.

Per comprendere come funziona una valvola regolatrice per gas speciali è necessario approfondire i suoi componenti, i principi di funzionamento e le varianti. Questo articolo esplora i meccanismi alla base di questi regolatori, evidenziandone l’importanza nel mantenimento dell’efficienza operativa e della sicurezza. Regolando la pressione da livelli elevati nella bombola (che spesso superano i 3.000 psi) fino a intervalli utilizzabili (anche di pochi psi), queste valvole prevengono danni alle apparecchiature, garantiscono processi accurati e proteggono gli utenti da pericoli quali la sovrapressurizzazione.

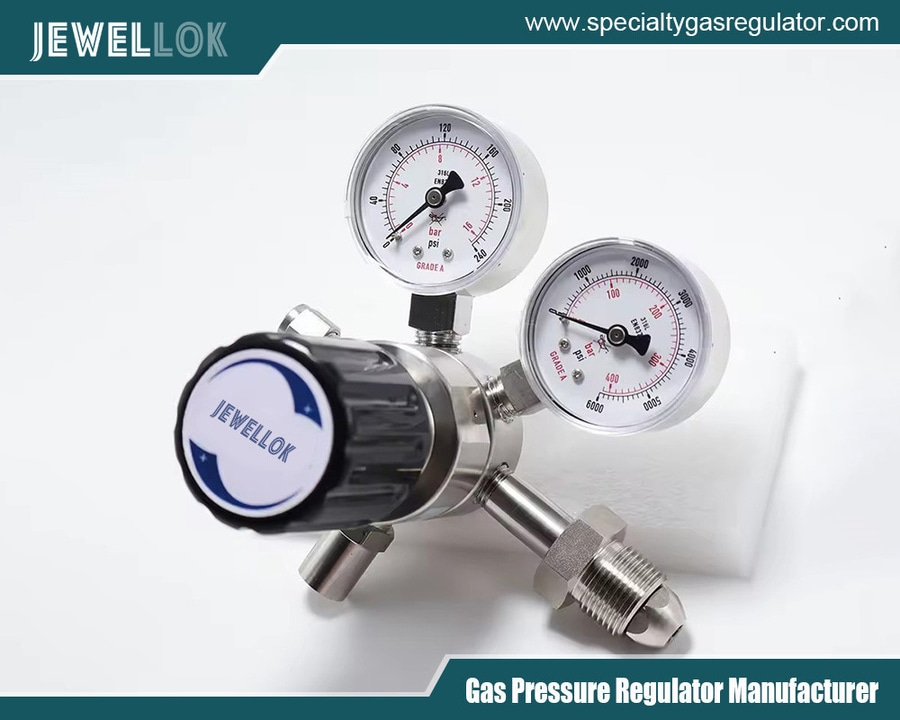

Produttori di regolatori per gas speciali ad alta purezza
Produttori di regolatori per gas speciali ad alta purezza
Principi di base della regolazione della pressione

Fondamentalmente, una valvola regolatrice per gas speciali funziona secondo il principio dell’equilibrio di pressione. I gas immagazzinati nelle bombole sono sottoposti a una pressione elevata per massimizzare la capacità di stoccaggio. Tuttavia, la maggior parte delle applicazioni richiede pressioni molto più basse per un utilizzo sicuro ed efficace. Il regolatore funge da «custode», riducendo la pressione in ingresso a una pressione in uscita stabile, compensando al contempo le fluttuazioni dell’offerta o della domanda.

Il meccanismo fondamentale prevede un circuito di retroazione in cui la pressione in uscita viene rilevata e regolata automaticamente. Quando il gas fuoriesce, la pressione cala, provocando una leggera apertura della valvola che consente l’ingresso di altro gas dal lato ad alta pressione. Al contrario, se la pressione aumenta, la valvola si chiude per limitare il flusso. Questo equilibrio dinamico si ottiene tramite forze meccaniche, provenienti principalmente da molle e diaframmi, senza bisogno, nella maggior parte dei casi, di fonti di alimentazione esterne.

I regolatori specializzati puntano sulla purezza e sulla precisione. Spesso incorporano caratteristiche quali guarnizioni metallo su metallo o membrane realizzate con materiali come il PTFE (politetrafluoroetilene) per evitare il degassamento o la generazione di particelle, che potrebbero contaminare i processi sensibili. Il principio di funzionamento garantisce non solo il controllo della pressione, ma anche una caduta di pressione minima — un fenomeno in cui la pressione di uscita diminuisce all’aumentare della portata.

Componenti chiave di una valvola regolatrice per gas speciali

Un tipico regolatore per gas speciali è costituito da diversi componenti interconnessi che funzionano in armonia. Il corpo principale è solitamente ricavato da metalli resistenti alla corrosione, come l’acciaio inossidabile 316, per garantire durata e compatibilità con vari gas.

Attacco di ingresso e collegamento: è il punto in cui il regolatore si collega alla bombola del gas tramite un raccordo CGA (Compressed Gas Association) specifico per il tipo di gas. È progettato per sopportare elevate pressioni in ingresso e include filtri per trattenere le particelle.
Meccanismo di regolazione: spesso costituito da una molla o da una vite regolabile, serve a impostare la pressione di uscita desiderata. Comprimendo la molla, l’utente aumenta la forza applicata, elevando così la pressione di uscita.
Elemento sensibile: in genere un diaframma flessibile o un pistone che rileva le variazioni della pressione di uscita. Il diaframma separa il gas ad alta pressione dal meccanismo di regolazione, impedendo la contaminazione.
Elemento di controllo: comprende la sede della valvola e l’otturatore (o tappo). L’otturatore si muove contro la sede per modulare il flusso di gas. Nei modelli ad alta purezza, questi componenti sono progettati con uno spazio morto minimo per ridurre l’intrappolamento del gas.
Attacco di uscita: si collega alle apparecchiature a valle, spesso dotato di manometri per il monitoraggio della pressione.
Valvola di sicurezza: un dispositivo di sicurezza che scarica la pressione in eccesso per prevenire guasti al sistema.
Altre caratteristiche dei regolatori speciali possono includere coperchi per una facile regolazione, manometri per il monitoraggio della pressione in ingresso e in uscita e filtri o depuratori integrati per applicazioni ad altissima purezza.

Come funziona: funzionamento passo dopo passo

Il funzionamento di un regolatore per gas speciali può essere suddiviso in una serie di fasi, che illustrano l’interazione delle forze.

In primo luogo, il regolatore viene collegato alla bombola e la valvola di ingresso viene aperta. Il gas ad alta pressione entra nella porta di ingresso ma viene inizialmente bloccato dalla valvola a otturatore chiusa.

L’utente imposta la pressione di uscita desiderata ruotando la manopola di regolazione, che comprime la molla di carico. La forza di questa molla spinge verso il basso il diaframma, il quale a sua volta allontana l’otturatore dalla sede, aprendo leggermente la valvola. Il gas fluisce attraverso l’orifizio nella camera di bassa pressione.

Man mano che il gas si accumula sul lato di uscita, la pressione aumenta contro la parte inferiore del diaframma. Ciò crea una forza opposta a quella della molla. Quando la pressione di uscita raggiunge il valore impostato, il diaframma si flette verso l’alto, avvicinando l’otturatore alla sede e riducendo la portata.

Se la domanda a valle aumenta (ad esempio, se si utilizza più gas), la pressione di uscita diminuisce. La membrana rileva questa variazione e si sposta verso il basso sotto la forza della molla, aprendo maggiormente la valvola per ripristinare la pressione. Se la domanda diminuisce, la pressione aumenta, spingendo la membrana verso l’alto e chiudendo la valvola.

Questo processo autoregolante mantiene una pressione di uscita pressoché costante, anche se la pressione nella bombola si riduce nel tempo. Nei regolatori ad azionamento diretto, comuni per i gas speciali, la membrana aziona direttamente l’otturatore. Per un controllo più preciso, i modelli pilotati utilizzano una valvola pilota secondaria per amplificare la forza, soluzione ideale per applicazioni ad alta portata o a bassa pressione.

Tra le considerazioni specifiche per i gas speciali rientra la gestione delle sostanze corrosive. Per gas come il cloruro di idrogeno, i regolatori utilizzano modelli a membrana collegata, in cui la membrana è collegata meccanicamente all’otturatore, garantendo una chiusura ermetica e prevenendo le perdite.

Tipi di regolatori per gas speciali

I regolatori per gas speciali sono disponibili in vari tipi per soddisfare esigenze diverse.

– Regolatori monostadio: riducono la pressione in un unico stadio. Sono più semplici e compatti, adatti ad applicazioni in cui la pressione della bombola non varia drasticamente o in cui una pressione costante non è fondamentale. Tuttavia, presentano una maggiore caduta di pressione man mano che la bombola si svuota.

– Regolatori a due stadi: dotati di due stadi di riduzione in serie, garantiscono una stabilità superiore. Il primo stadio abbassa la pressione a un livello intermedio (ad es. 300-500 psi), mentre il secondo la regola con precisione fino al valore finale. Ideali per strumenti analitici che richiedono una pressione costante, come i gascromatografi.

– Regolatori ad alta pressione: progettati per bombole fino a 6.000 psi, utilizzati con gas come l’elio in applicazioni ad alto volume.

– Regolatori a bassa pressione o per vuoto: per processi delicati, che richiedono il mantenimento di pressioni inferiori al livello atmosferico.

– Regolatori per gas corrosivi: realizzati con materiali come il Monel o l’Hastelloy per la gestione di alogeni o acidi.

– Regolatori di linea: installati a valle per il controllo nel punto di utilizzo nei sistemi di distribuzione del gas.

Ciascun tipo bilancia fattori quali portata, intervallo di pressione e compatibilità con i gas.

Applicazioni nell’industria

I regolatori per gas speciali sono indispensabili in tutti i settori.

Nei laboratori, forniscono gas per la cromatografia, la spettrometria di massa e gli standard di taratura, garantendo miscele precise e prive di impurità.

La produzione di semiconduttori si affida a essi per i processi di drogaggio con gas come il silano, dove anche minime variazioni di pressione possono rovinare i wafer.

Le industrie farmaceutiche e biotecnologiche li utilizzano per la fermentazione, la coltura cellulare e la sintesi di farmaci, mantenendo ambienti sterili.

Il monitoraggio ambientale impiega regolatori per gli analizzatori della qualità dell’aria che campionano gas in tracce.

Nella saldatura e nella lavorazione dei metalli, i regolatori di argon o elio ad alta purezza impediscono l’ossidazione nella saldatura TIG.

Le applicazioni mediche, sebbene talvolta classificate separatamente, includono regolatori per l’ossigeno o il protossido di azoto in anestesia, dove l’affidabilità è fondamentale.

Nel complesso, questi regolatori migliorano il controllo dei processi, riducono gli sprechi e garantiscono la conformità a standard come la norma ISO 9001.

Considerazioni sulla manutenzione e sulla sicurezza

Una corretta manutenzione prolunga la durata e garantisce la sicurezza dei regolatori. Sono essenziali ispezioni regolari per individuare eventuali perdite, utilizzando soluzioni saponose o rilevatori. I diaframmi devono essere sostituiti periodicamente, specialmente in ambienti corrosivi.

Le caratteristiche di sicurezza includono valvole di sicurezza che si attivano se la pressione supera i limiti e dischi di rottura in caso di guasti catastrofici.

Gli utenti devono abbinare i regolatori ai tipi di gas per evitare reazioni — ad esempio, non utilizzare rame con l’acetilene. Depressurizzare sempre prima di scollegare.

La formazione sull’uso corretto previene incidenti, come il serraggio eccessivo dei raccordi che porta a perdite.

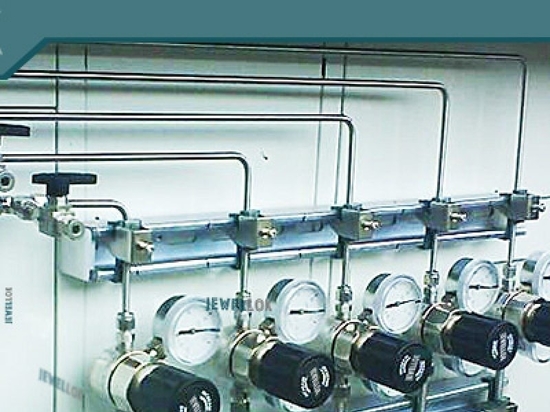

Produttori di regolatori per gas speciali ad alta purezza
Produttori di regolatori per gas speciali ad alta purezza
Conclusione

Le valvole regolatrici per gas speciali sono un esempio di precisione ingegneristica, trasformando il caos dell’alta pressione in un’erogazione controllata. Grazie all’equilibrio delle forze esercitate da molle, membrane e valvole, garantiscono la stabilità fondamentale per le tecnologie avanzate. Con l’evoluzione dei settori industriali, questi dispositivi continueranno ad adattarsi, integrando sensori intelligenti per il monitoraggio in tempo reale. Comprendere il loro funzionamento consente agli utenti di selezionarli e utilizzarli in modo efficace, promuovendo l’innovazione e dando priorità alla sicurezza.
