Come funziona un collettore di commutazione completamente automatico per bombole di gas speciali?

{{{sourceTextContent.subTitle}}}

Come funziona un collettore di commutazione completamente automatico per bombole di gas speciali?

{{{sourceTextContent.description}}}

Come funziona un collettore di commutazione completamente automatico per bombole di gas speciali?

Nei settori in cui l’erogazione continua di gas speciali è fondamentale, come la produzione di semiconduttori, la produzione farmaceutica e la ricerca di laboratorio, le interruzioni nel flusso di gas possono causare costosi tempi di inattività, compromettere gli esperimenti o addirittura comportare rischi per la sicurezza. I gas speciali, tra cui azoto ad alta purezza, ossigeno, argon, elio e varie miscele, sono conservati in bombole ad alta pressione. Gestire manualmente queste bombole per garantire transizioni senza interruzioni quando una si svuota è inefficiente e soggetto a errori umani. È qui che entra in gioco un collettore di commutazione completamente automatico.

Un collettore di commutazione completamente automatico per bombole di gas speciali è un sistema avanzato di distribuzione del gas progettato per passare automaticamente da una fonte di gas all’altra — in genere due banchi di bombole — senza alcun intervento manuale. Monitora i livelli di pressione del gas in tempo reale e avvia la commutazione quando la fornitura primaria sta per esaurirsi, garantendo un flusso ininterrotto alle applicazioni a valle. Questa tecnologia integra componenti meccanici, elettronici e pneumatici per garantire affidabilità, sicurezza ed efficienza. In questo articolo approfondiremo i componenti, i principi di funzionamento, i vantaggi, le applicazioni e gli aspetti relativi alla manutenzione di questi sistemi, fornendo una panoramica tecnica completa.

collettore di commutazione completamente automatico per bombole di gas speciali
collettore di commutazione completamente automatico per bombole di gas speciali
Componenti chiave del sistema

Per comprendere come funziona un collettore di commutazione completamente automatico, è essenziale familiarizzare con i suoi componenti principali. Questi sistemi sono progettati con precisione per gestire gas ad alta pressione, mantenendo la purezza e prevenendo la contaminazione.

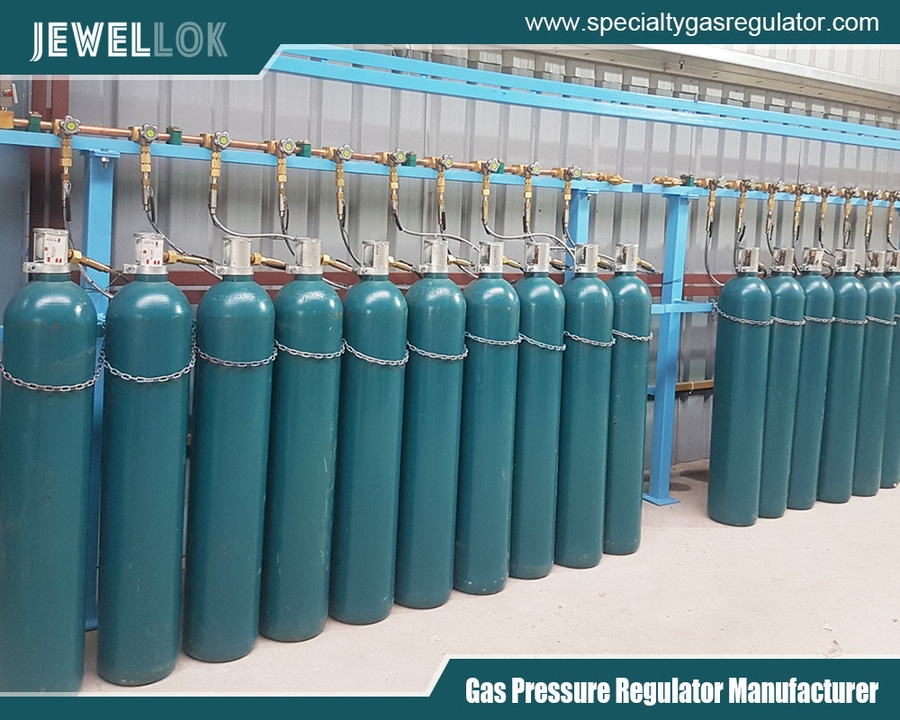

Banche di bombole: il collettore si collega tipicamente a due banchi indipendenti di bombole di gas. Ciascuna batteria è costituita da una o più bombole collegate in parallelo tramite un collettore. Il collettore è un gruppo di tubazioni che raccoglie il gas da più bombole e lo convoglia verso la linea principale. Le bombole sono fissate con tubi flessibili o tubi rigidi dotati di valvole di ritegno per impedire il riflusso e garantire il movimento unidirezionale del gas.
Regolatori di pressione: Elementi centrali del sistema sono i regolatori di pressione a doppio stadio, uno per ciascuna batteria. Questi riducono l’elevata pressione delle bombole (spesso 2000-3000 psi) a una pressione di linea utilizzabile (ad es. 50-150 psi). I collettori automatici sono spesso dotati di regolatori integrati che si regolano dinamicamente durante la commutazione per mantenere costante la pressione in uscita.
Valvole di commutazione e attuatori: Il cuore dell’automazione risiede nelle valvole di commutazione, che sono azionate da solenoidi o ad azionamento pneumatico. Queste valvole controllano il percorso del flusso, convogliando il gas dal banco primario a quello secondario (di riserva). Nei sistemi completamente automatici, i solenoidi elettrici o i piloti pneumatici rispondono ai segnali di controllo per garantire una commutazione senza interruzioni.
Sensori e trasduttori di pressione: i trasduttori di pressione elettronici monitorano la pressione in ingresso da ciascun banco. Questi sensori forniscono dati in tempo reale all’unità di controllo, rilevando quando la pressione scende al di sotto di una soglia predefinita (ad es. 100-200 psi) e segnalando l’esaurimento della riserva.
Unità di controllo o PLC: un controllore logico programmabile (PLC) o un pannello di controllo basato su microprocessore elabora gli input dei sensori ed esegue la logica di commutazione. Include allarmi, display per le letture di pressione e interfacce per il monitoraggio remoto. Le unità avanzate possono incorporare protocolli di comunicazione digitale come Modbus per l’integrazione con i sistemi SCADA.
Valvole di sicurezza e dispositivi di protezione: per prevenire la sovrapressurizzazione, vengono installati dischi di rottura o valvole di sicurezza. Filtri e depuratori garantiscono la purezza del gas, mentre le valvole di isolamento consentono la sostituzione sicura delle bombole.
Alimentazione elettrica e sistema di backup: i sistemi completamente automatici richiedono alimentazione elettrica, spesso con batterie di backup per garantire il funzionamento in caso di interruzioni di corrente. Alcuni modelli includono sistemi di backup pneumatici per una commutazione a prova di guasto.
Questi componenti sono tipicamente montati su un pannello a parete o su un supporto a pavimento, realizzati con materiali resistenti alla corrosione come l’acciaio inossidabile per gestire gas speciali senza degrado.

Principio di funzionamento

Il funzionamento di un collettore di commutazione completamente automatico può essere suddiviso in una sequenza di fasi automatizzate, regolate da una logica basata sulla pressione e da controlli elettronici.

Inizialmente, il sistema è configurato con un banco come fonte primaria (attiva) e l’altro come riserva. Il gas fluisce dalle bombole primarie attraverso il collettore, entra nel regolatore ed esce verso l’applicazione tramite la linea di erogazione. L’unità di controllo monitora continuamente la pressione in entrambi i banchi utilizzando trasduttori.

Quando la pressione del banco primario scende a un valore di setpoint — indicando che le bombole sono quasi vuote — l’unità di controllo attiva la commutazione. Ciò comporta:

Fase di rilevamento: i sensori di pressione rilevano la condizione di bassa pressione. Il PLC confronta il valore rilevato con la soglia e conferma che non si tratti di una fluttuazione transitoria.
Azionamento delle valvole: l’unità di controllo invia un segnale per chiudere la valvola del banco primario e aprire quella del banco di riserva. Nei sistemi basati su solenoidi, ciò avviene quasi istantaneamente, spesso nell’arco di pochi millisecondi, per evitare qualsiasi calo della pressione di linea.
Equalizzazione della pressione: durante il passaggio, i regolatori garantiscono una transizione fluida attingendo momentaneamente da entrambi i banchi se necessario, prevenendo picchi o cali di pressione. I sistemi avanzati utilizzano il controllo proporzionale per regolare gradualmente la portata.
Attivazione dell’allarme: un allarme acustico o visivo avvisa gli operatori che si è verificato un passaggio da un banco all’altro, sollecitandoli a sostituire le bombole vuote. Il sistema può anche inviare notifiche via e-mail o tramite integrazione con il software di gestione della struttura.
Ripristino e riconfigurazione: dopo aver sostituito le bombole vuote e pressurizzato il banco, l’operatore ripristina il sistema manualmente o automaticamente. Alcuni collettori alternano i banchi per garantire un utilizzo uniforme.
Questo processo si ripete secondo necessità, garantendo ridondanza. Nei banchi multicilindrici, il collettore può includere una logica a cascata, in cui i cilindri si svuotano in sequenza per massimizzare l’utilizzo prima dell’esaurimento completo del banco.

A differenza dei sistemi semiautomatici, che richiedono un ripristino manuale dopo la commutazione, quelli completamente automatici gestiscono l’intero ciclo elettronicamente, rendendoli ideali per operazioni 24 ore su 24, 7 giorni su 7.

Vantaggi dei collettori di commutazione completamente automatici

L’adozione di collettori completamente automatici offre diversi vantaggi tecnici e operativi:

– Fornitura ininterrotta: eliminando l’intervento manuale, questi sistemi riducono al minimo i tempi di inattività, aspetto cruciale in processi come la gascromatografia o il taglio laser, dove le interruzioni di gas possono compromettere i lotti o danneggiare le apparecchiature.

– Maggiore sicurezza: il rilevamento automatico riduce l’esposizione ai gas ad alta pressione durante la sostituzione delle bombole. Funzionalità come il rilevamento delle perdite e lo spegnimento automatico prevengono gli incidenti.

– Efficienza e risparmio sui costi: l’utilizzo ottimizzato del gas, grazie a un monitoraggio preciso, riduce gli sprechi. Il monitoraggio remoto consente una manutenzione predittiva, riducendo i costi di manodopera.

– Mantenimento della purezza: i sistemi a circuito chiuso impediscono la contaminazione atmosferica, aspetto essenziale per i gas speciali con livelli di purezza superiori al 99,999%.

– Scalabilità: i sistemi possono essere ampliati con banchi aggiuntivi o integrati in reti di distribuzione del gas più estese.

Tuttavia, questi vantaggi comportano costi iniziali più elevati rispetto ai collettori manuali e richiedono fonti di alimentazione affidabili.

Applicazioni in vari settori industriali

I collettori di commutazione completamente automatici trovano ampio impiego in settori che richiedono una fornitura affidabile di gas:

Nella produzione di semiconduttori, forniscono gas inerti come l’argon per la lavorazione dei wafer, dove anche brevi interruzioni possono arrestare linee di produzione con costi che ammontano a milioni.

I laboratori farmaceutici e biotecnologici li utilizzano per i gas di calibrazione negli strumenti analitici, garantendo risultati costanti nello sviluppo dei farmaci.

Le strutture sanitarie li impiegano per l’erogazione di ossigeno e protossido di azoto negli ospedali, a supporto di sistemi vitali.

Le applicazioni industriali includono la saldatura con gas di protezione e il confezionamento alimentare in atmosfera modificata.

I servizi di analisi ambientale e di taratura si affidano a essi per ottenere miscele gassose precise nel monitoraggio delle emissioni.

Considerazioni relative alla manutenzione e alla sicurezza

Una corretta manutenzione è fondamentale per garantire durata e sicurezza. Le ispezioni periodiche devono verificare la presenza di perdite utilizzando soluzioni saponose o rilevatori elettronici. I sensori di pressione e le valvole devono essere tarati annualmente, seguendo le linee guida del produttore.

La sostituzione delle bombole deve avvenire in aree ben ventilate, con gli operatori che indossano i DPI. I componenti elettrici richiedono la messa a terra per prevenire scariche elettrostatiche.

I problemi più comuni includono la deriva dei sensori, il grippaggio delle valvole o le interruzioni di corrente; la risoluzione dei problemi prevede l’uso di strumenti diagnostici sul pannello di controllo.

Il rispetto di standard quali NFPA o ISO garantisce la conformità.

collettore di commutazione completamente automatico per bombole di gas speciali
collettore di commutazione completamente automatico per bombole di gas speciali
Conclusione

Un collettore di commutazione completamente automatico per bombole di gas speciali rappresenta il massimo della tecnologia di gestione dei gas, automatizzando il passaggio tra i banchi di bombole per garantire un’erogazione del gas continua, sicura ed efficiente. Grazie all’integrazione di sensori, valvole e controlli intelligenti, supera le difficoltà dei sistemi manuali, rendendolo indispensabile in ambienti ad alto rischio. Man mano che i settori industriali si evolvono verso l’automazione, questi collettori continueranno a svolgere un ruolo chiave nel migliorare la produttività e l’affidabilità.

Per ulteriori informazioni sul funzionamento di un collettore di commutazione completamente automatico per bombole di gas speciali, potete visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/gas-changeover-system/.
